感想(Impression)はBeatSonic 301CB(6/6)〜タブルシステム取り付け編(2/2)〜です。
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。
| ペアシステム取り付け編(2/2) | ||||
 純正アンプ(ステレオコンポーネントアンプリファイヤー)です。 |
 純正アンプから分岐した配線です(フロントスピーカ出力ライン分岐4本＋ACC電源1本＋ボディアース線1本) |
 ビートソニックアンプの端子部分です。 ・ACC電源 ・アンプリモート ・GND(ホディアース) ・R(+/-) ・L(+/-) |
 アンプリモートはないのりで、ACC電源を枝割させます。 |
 枝割したACCを、ビートソニックアンプのACCとリモート端子に接続します。 |
 純正アンプから引っ張ったR(+/-)とL(+/-)とホディアースです。 ※後でOFCケーブルに交換しました。 |
 ビートソニックアンプに接続します。 |
 端子を逆さにした写真です。スプリングではさみ込む端子になっています。 |
 ビートソニックアンプの外部接続はこれでOKです。(振動ユニット除く) |
 端子部の拡大 |
 テスト動作を確認するため、振動ユニットを仮接続します。 |
 振動ユニットコードには、+/-があるので間違えないように。(白線入り／無しを合わせる) |
 リモコンを仮接続します。 |
 リモコンです。この状態で楽曲を視聴し、振動ユニットが正常動作するか確認しておきます。 |
 動作確認したら純正アンプはもう触らないので、リヤエアダクトNo.5を戻します。 |
 リヤエアダクトNo.5を取り付けます。 |
 運転席のバックボードを外しに掛かります。 |
 矢印部分に+スクリューが2本斜めに止まっているので、それを外します。 |
 外したスクリュー(ネジ)です。 |
 バックボードが外れます。 |
 パックパネルが外れたところです。 |
 ここに振動ユニット(スピーカ)を仕込みます。 |
 振動ユニット(スピーカ)と別途用意したスポンジです。 |
 スポンジを写真の用に、スピーカ四隅部分に切り込みを入れました。タイラップを通す為です。 |
 先にタイラップを通します。タイラップは経年劣化で切れる事もあるため、年のため2本づつ通します。 |
 振動ユニット(スピーカ)にタイラップを通します。 |
 下側にもタイラップを通します。 |
 ぐら付かないようにしっかりとタイラップで固定します。スピーカが直に当たらないようにスポンジをはさんで固定します。 |
 振動ユニット(スピーカ)の配線です。 |
 シート裏の隙間から、シート下へ配線します。 |
 シート裏の隙間から、シート下へ配線します。 |
 アンプと接続します。振動ユニットコードには、+/-があるので間違えないように。 |
 タイラップをしっかりと固定したら、タイラップ不要部分を切り落とします。 |
 タイラップをしっかりと固定したら、タイラップ不要部分を切り落とします。 |
 振動ユニット(スピーカ)を覆うようにして、スポンジをたたみます。軽くビニールテープ等で止めて取付完了です。 |
 バックボードを取り付けます。バックボード固定ネジは、市販のスクリュー(4x13)使いました。 |
 純正のスクリューは短かくて、バックボードを固定しずらいので市販のスクリュー(4x13)を買ってきました。 |
 シートバック固定用純正ネジと市販ネジ(4x13)です。 |
 フロントシートアウタートラックのボルトを固定します。 |
 フロントシートアウタートラックのボルトを固定します。 |
 フロントシートアウタートラックのボルトは適正トルクで締めましょう。トルク値は、36.8N・m(3.75kg・m)です。 |
 シートトラックカバーを取り付けます。 |
 シートトラックカバーを取り付けます。 |
 ビートソニックアンプはリヤエアダクトNo.5に目一杯寄せたところに置きました。アンプ裏面にはマット用マジックテープを貼っておきます。 |
 シートを下げて運転席は完成です。 |
 助手席に振動ユニット(スピーカ)を装着します。 |
 シートを目一杯前に出し、シートバックボートを取り外します。 |

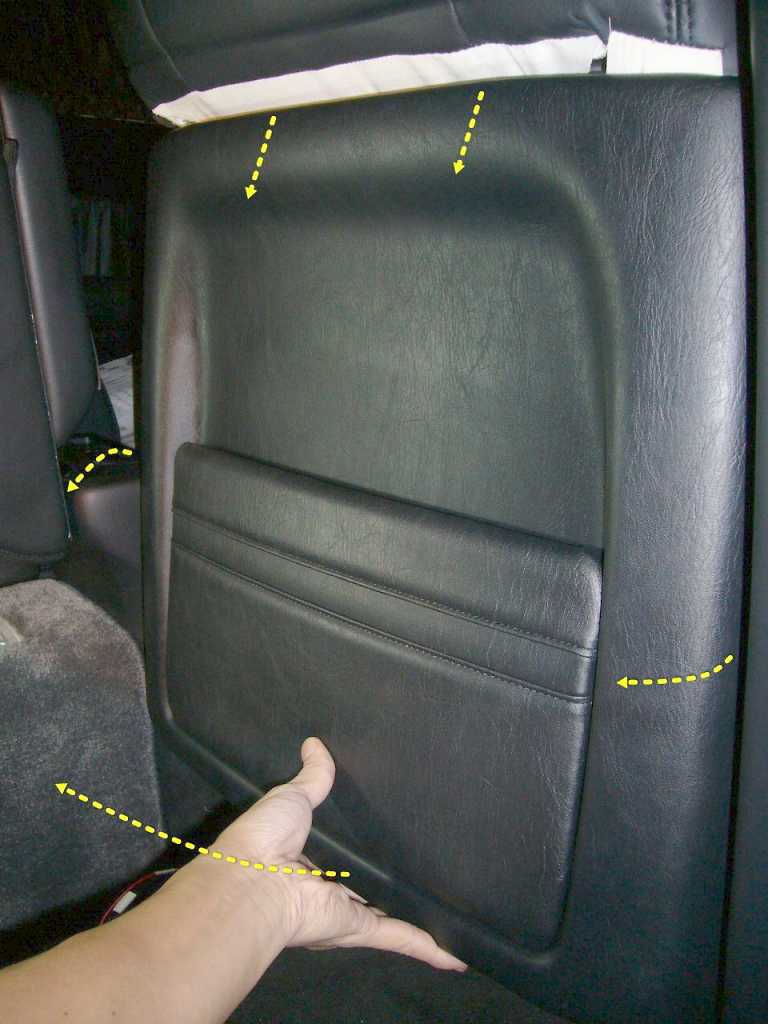

 シートバックボートを取り外します。 |
 シートバックボートです。 |
 シートバックボートの裏面です。 |
 ここに振動ユニット(スピーカ)を仕込みます。 |
 先にタイラップを通します。タイラップは経年劣化で切れる事もあるため、年のため2本づつ通します。 |
 振動ユニット(スピーカ)と別途用意したスポンジです。 |
 スポンジを写真の用に、スピーカ四隅部分に切り込みを入れました。タイラップを通す為です。 |
 振動ユニット(スピーカ)にタイラップを通します。 |
 振動ユニット(スピーカ)下部にもタイラップを通します。 |
 タイラップを締める前に、スポンジを裏側に挟み込みます。 |
 スポンジを裏側に挟み込みます。 |
 シート裏の隙間から、シート下へ配線します。 |
 振動ユニット(スピーカ)を覆うようにして、スポンジをたたみます。 |
 軽くビニールテープ等で止めて取付完了です。 |
 シートバック固定用純正ネジと市販ネジ(4x13)です。 |
 シートバックを取り付けます。 |
 振動ユニット(スピーカ)をアンプに接続して完成です。 |
|
