本レポートには、動作検証ムービー(動画)があります。
バックカメラ(3/3)〜手動切替スイッチ、完成編〜
| 商品名 | バックカメラユニット(バックアイカメラ/後方カメラ/リヤカメラ) http://www.hdd-cybernavi.com/popup/bcamera.html http://www.pioneer.co.jp/carrozzeria/products/option/backcamera/index.html http://www3.pioneer.co.jp/product/product_info.php?product_no=00000207&cate_cd=076&option_no=4 http://www.pioneerelectronics.com/pna/product/detail/0,,2076_2007714_110536701,00.html |
| メーカー | パイオニア(carrozzeria) |
| 型番 | ND-BC1 |

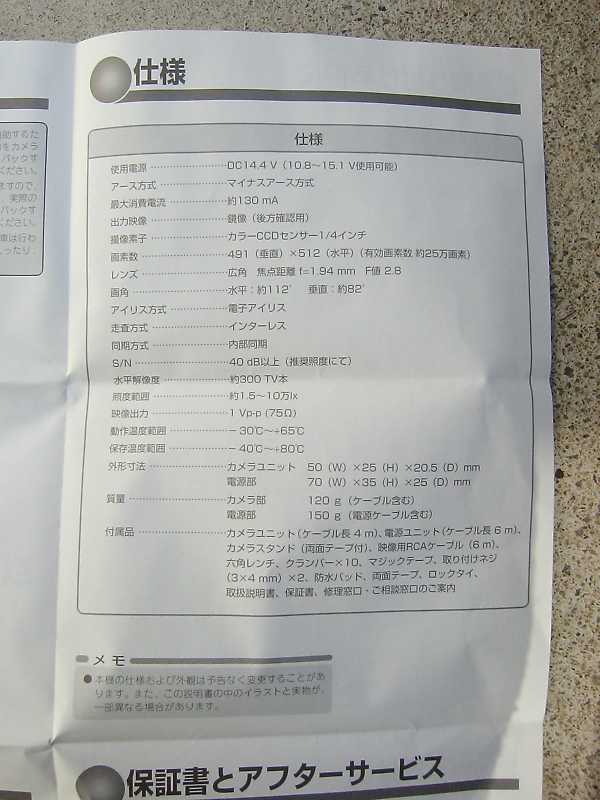

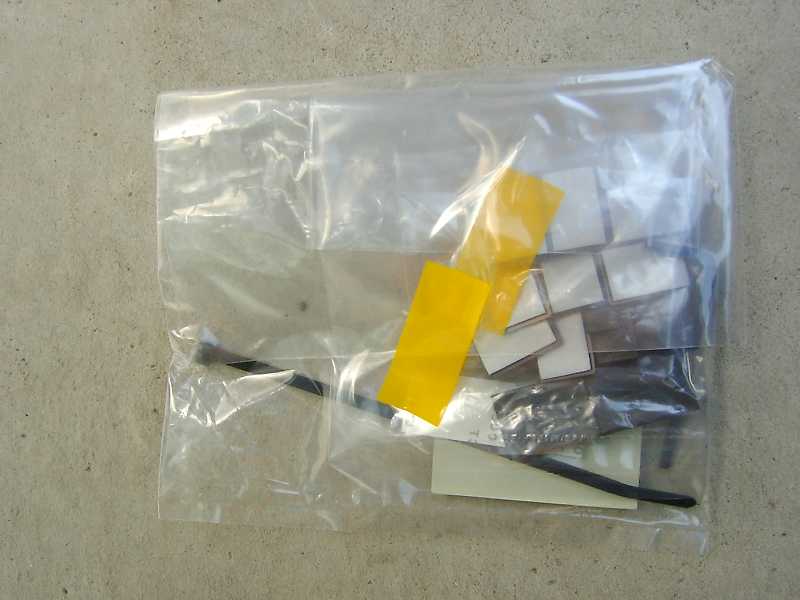

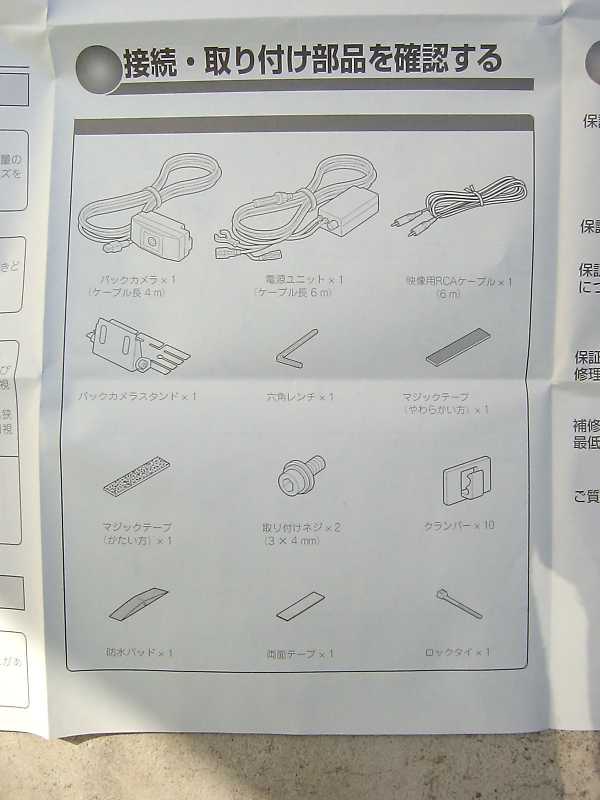

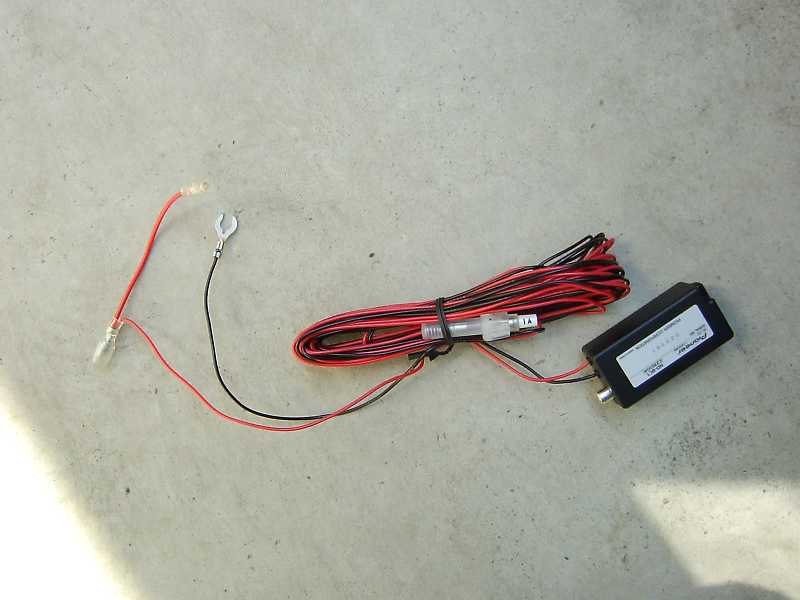

| 製品仕様 | ◆特徴 ・ 優れた取付け性と高いデザイン性を実現する薄型設計による小型カメラユニット。 ・ 高画質を実現する約25万画素高性能カラーCCDを搭載。 ・ 昼間でも夜間でも高い視認性を実現する対応照度1.5〜10万ルクスの感度自動補正機能。 ・ 後方を広く映し出すことが可能な広視野角レンズを採用。 ・ 優れた防水性を持つアルミカメラ筐体。 ・ パイオニア製バックカメラ入力端子（RCA）付のナビ・TVに接続すれば、バックギア連動でカメラ映像を表示。 ◆仕様 ・ 使用電源：DC14.4V（10.8〜15.1V使用可能） ・ アース方式：マイナスアース方式 ・ 最大消費電流：130mA ・ 出力映像：鏡像（後方確認用） ・ 撮像素子：カラーCCDセンサー1/4インチ ・ 画素数：491（垂直）×512（水平）（有効画素数 約25万画素） ・ レンズ：焦点距離 f=1.94mm F値 2.8 ・ 画角 水平：約112° 垂直：約82° ・ アイリス方式：電子アイリス ・ 走査方式：インターレス ・ 同期方式：内部同期 ・ S/N：40dB以上（推奨照度にて） ・ 水平解像度：約300TV本 ・ 照度範囲：約1.5〜10万lx ・ 映像出力：1Vp-p（75Ω） ・ 使用温度範囲：−30℃〜＋65℃ ・ 保存温度範囲：−40℃〜＋80℃ ・ 外形寸法 カメラユニット：50（W）×25（H）×20.5（D）mm 電源部：70（W）×35（H）×25（D）mm ・ 質量 カメラ部 ：120g（ケーブル含む） 電源部：150g（電源コード含む） ・ 付属品：カメラユニット（ケーブル長4m）、電源ユニット（コード長6m）、カメラスタンド（両面テープ付）、映像用RCAケーブル（6m）、六角レンチ、クランパー×10、マジックテープ、カメラ取付けネジ（M2.6×4mm）×2、防水パッキン、ロックタイ、取扱説明書、保証書 |
| 価格 | 希望小売価格 24,150円 （税抜23,000円） |
| 購入先 | |
| 動機 | ブラインドコーナーカメラを装着し、前後のバランス!?を考えました。 |
| 施工時期 | 2005年3月 |
| 取り付け | 自分で装着 |

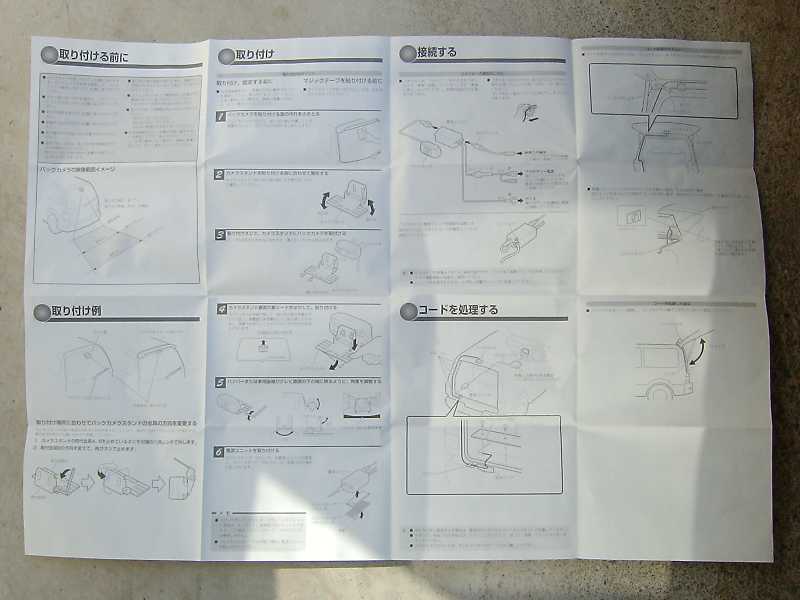

| 関連HP | ・ND-BC1取扱説明書 ・らくなびさん ・ナビ男クン〜バックカメラ徹底比較〜 |
| その他 |
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。

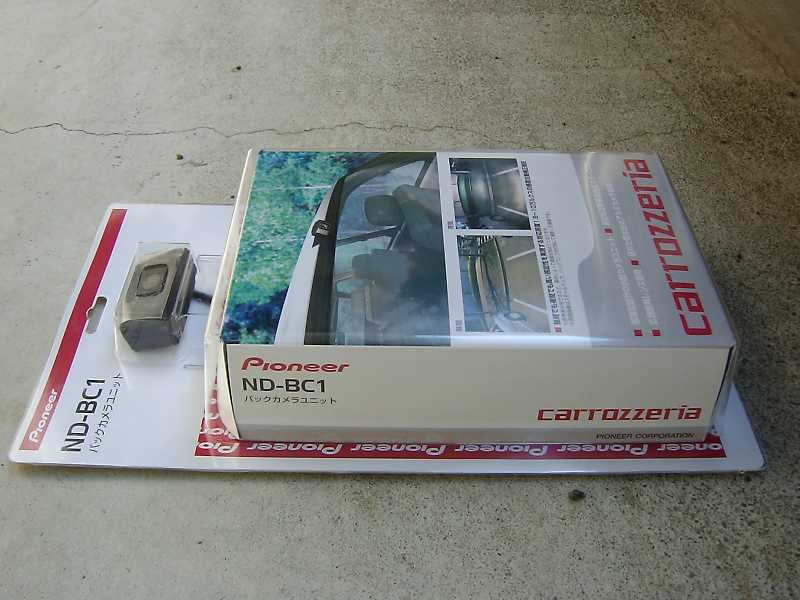

| 製品パッケージ | |||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| ナビゲーション | |
| 前へ 次へ | |
| （１） | バックカメラ(1/3)〜製品紹介編〜 |
| （２） | バックカメラ(2/3)〜カメラ取付、室外配線編〜 |
| （３） | バックカメラ(3/3)〜手動切替スイッチ、完成編〜 |
