| 商品名 | 純正マルチナビ用VICSユニット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| メーカー | DENSO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 純正マルチ とVICS対応 |
※価格は全て消費税別 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VICS品番 |
※価格は全て消費税別 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 機能一覧 | VICSについては道路交通情報通信システムセンターを参照ください。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 購入先 | 正規品はべら棒(不当!?)に高いのでjtは単品で収集しました。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 取付/結線概要 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 動機 | 10前期で装着してかたカロナビにはVICSを装着してあり、その便利は十二分に判っていたので早く取り付けたかった。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 施工時期 | 2005年3月 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 取り付け | 自分で装着 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| その他 | ・財団法人 道路交通情報通信システムセンター ・VICS表示マーク一覧 ・FM多重、光ビーコン、電波ビーコンメディアの特性 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。
| 製品パッケージ | |||
 今回準備したクラウン用VICSユニットです。見た目は汚いですが一応新品です。 |
 品番08660-00380です。定価は72,000円です。 |
 VICSセット(08660-00380)付属のハーネスは使用出来ません。 |
 VICSセット(08660-00380)からは、VICSコンピュータとビーコンアンテナのみを使用します。 |

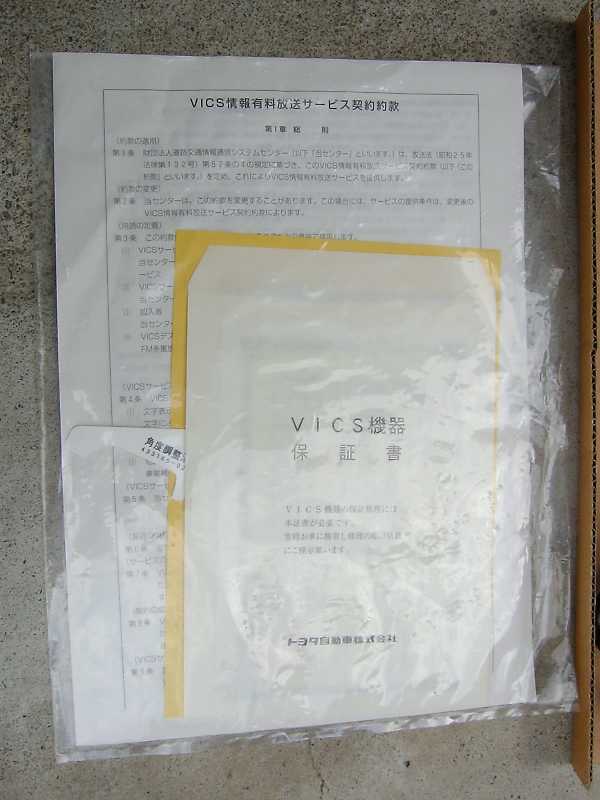

 添付書類です。 |
 VICSアンテナ取り付け角度調整用治具です。(結局、使いませんでした) |
 VICSセット(08660-00380) |
 ビーコンアンテナ(品番86920-50020)です。 |
 ビーコンアンテナ(品番86920-50020)です。 |
 緩衝材、両面テープ、ボルト等の付属品です。 |
 ビーコンアンテナの台座です。(結局、使いませんでした) |
 VICSコンピュータ(品番86931-40010)です。VICSコンピュータはセルシオ専用ではなく、多車種汎用です。 |
 VICSコンピュータ(品番86931-40010)です。 |
 VICSコンピュータ(品番86931-40010)です。 |

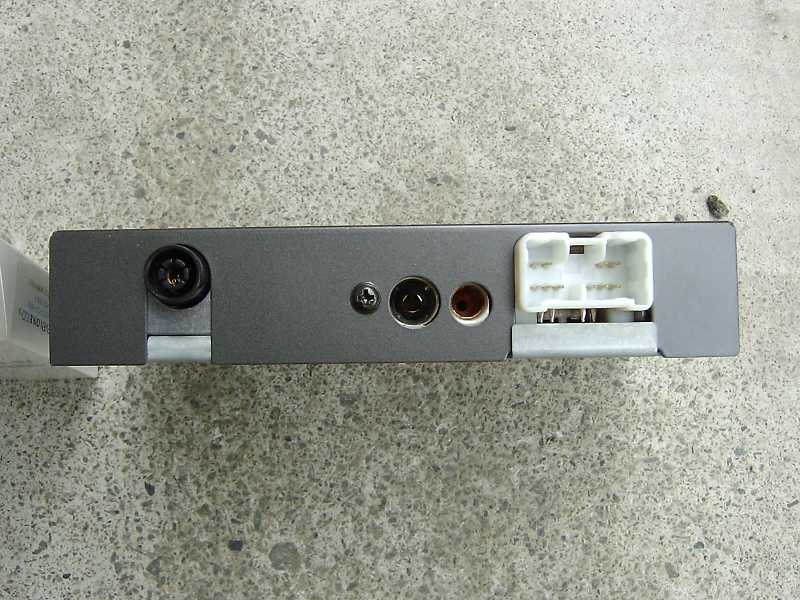

 VICSコンピュータ(品番86931-40010)です。右のカプラソケットはマルチディスプレイコンピュータと接続します。 |
 左の大小の丸いJASOプラグソケットは、VICS FMアンテナ入力です。太い方がメイン、細い方がサブです。今回サブは接続しませんでした。(大して必要がないため) |
 左端はビーコンアンテナのコネクタです。 |
 別途用意したFM分配器です。98年カローラ等で使用されているトヨタ純正ナビ汎用FM分配器で品番08661-00220です。FM分配器は何でもOKです。 |
 トヨタ純正ナビ汎用FM分配器(品番08661-00220)です。 |
 トヨタ純正ナビ汎用FM分配器(品番08661-00220)です。 |

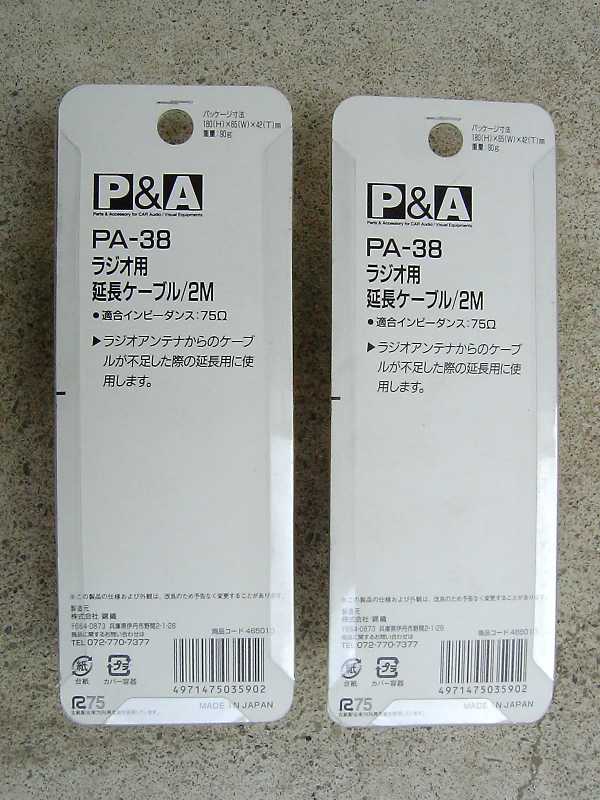

 汎用品FM分配器だとVICS用 FMアンテナコード長が足りない為、FMアンテナ延長コードを用意しました。(2mx2本) |
 P&Aはオートバックスのオリジナルブランド商品です。 たしか2mよりの長いものが無かったように記憶しています。(半年近く前の話なので忘れた、、、、) |
||
