本レポートには、動作検証ムービー(動画)があります。
→ドアミラーウインカー(4/4)完成写真・動作検証編)
| 商品名 | アイラッシュレンズ(Eye Lashes Lens) |
| メーカー | (株)ル・モンド |
| 型番 | TR-9 |
| 製品仕様 | ムーブタイプ |
| 価格 | 3,980円 (だったとおもう) |
| 購入先 | カー用品店 |
| 動機 | 実は、2004年3月頃から、ドアミラーウインカー構想を立てていました。 ・ウインカードアミラーキットの選別、入手 ・加工用ドアミラーの入手 ・加工中のトラブル ・塗装 ・他のパーツに浮気、、、、(^^; ・動画に浮気、、、(^^; 等々があって時間が掛かってしまいましたが、6月末にようやく装着する事が出来ました。 |
| 取り付け | 自分で装着 |
| 関連商品 | ・デンソー中部 ドアミラ←ウインカ→ ・フレキシブルサーキット(Flexible Circuit) |
感想(Impression)はドアミラーウインカー(4/4)です。
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。

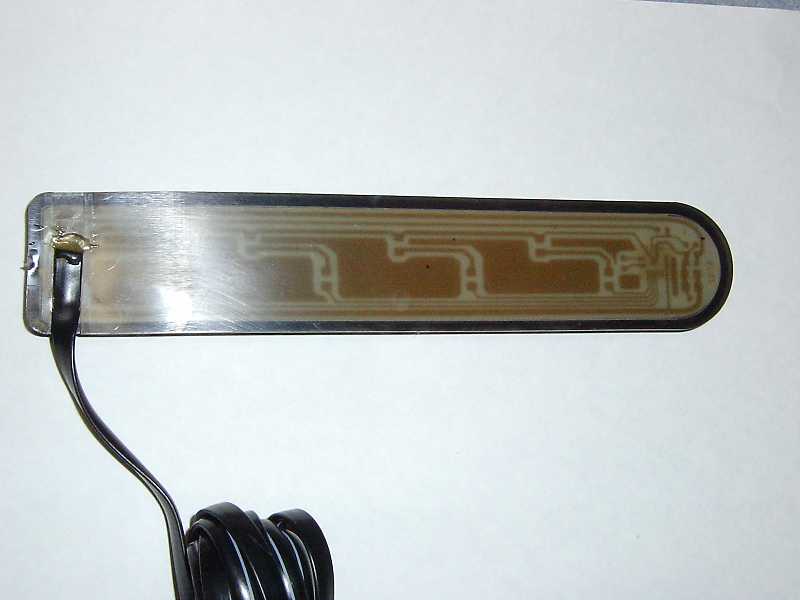

| 製品パッケージ | ||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| ドアミラー(アウターリアビューミラー)の取り外し | ||
 矢印の方向に引っ張り、ツィーターカバー(フロントドアウインドゥアッパーブラケットガーニッシュ)を取り外します。 |
 「フロントドアウインドゥアッパーブラケットガーニッシュ」を取り外したところ |
 パッキン(フロントドアウェザーストリップ)を捲り上げ、2本のネジを取り外します。 |
 「フロントドアミラーブラケット」を取り外します。(ネジ1本) |
 「フロントドアミラーブラケット」を取り外すと、その奥に1ネジが1本見えるので、これを外すとドアミラーが外れます。(ドアミラーが落ちないように手で支えながら外す) |
 ドアミラーは計3本のネジで固定されています。コネクタを引き出しながら、ドアミラーを外します。 |
 ドアミラー(アウターリアビューミラー)のコネクタを外します。 |
 ドアミラーのコネクタです。 |
 |
 |
ここでは、LH(左)側ドアミラーの取外しの例でしたが、 RH(右)側も全く同じように外します。 ※ドアミラーを外している間走行出来なくなるため、別途ヤフオクでドアミラー(アウターリアビューミラー)を入手して、ドアミラーウインカー加工に入りました。 |
|
