| 商品名 | MONET対応ハンズフリーキット(ハンドフリーセット) | ||||||||||||||||||||||||||||||||||||
| メーカー | DENSO、富士通テン、トヨタ自動車（株） | ||||||||||||||||||||||||||||||||||||
| 製品特徴 | 携帯電話用セット(800MHz) ※MONETとは、「Mobile Netwok」から来ている。 ※MONET(モネ)有料会員制情報(http://digital-ms.co.jp/monet/)は、2005年12月31日(土)を持ってサービス終了しています。 〜MONET(モネ)有料会員制情報サービス〜 移動中のクルマの中からリクエストに応じて交通情報、ニュース、食べ物店情報などドライブに役立つ様々な情報をリアルタイムに提供するサービスです。 ○情報を音声で読み上げます。 入手した情報は、絵と文字で表示。音声で読み上げます。また、電子メールの受信も可能です。(ホームページを除く文字情報) ○ハンドルを持ったままで通話が可能 電話機を手に持たずに通話できるので、便利で安全です。 ○ナビ機能とリンクします。 モネで行きたい場所が決まったら「目的地設定ボタン」をタッチするだけでナビ画面に目的地までのルートを表示します。 ○ドライブに役立つうれしい情報いっぱいの多彩コンテンツ クルマの中でも欲しい情報が入手可能！場所、シチュエーションに応じて様々なメニューをご用意しております。お出かけ前に下調べをしなくても、あらゆるドライブシーンで活用できます。位置付き情報ならそのままナビ目的地に設定できます。 メーカーオプションナビ＋ハンズフリーセット＋携帯電話 メーカーオプションナビにモネ対応ハンズフリーセット・携帯電話を装着することでご利用いただけます。 2003年5月15日現在） 現行ラインアップ車
|
||||||||||||||||||||||||||||||||||||
| 製品仕様 | テレホンコンピュータ 品番 86710-50091 テレホンコントローラ 品番 86714-50020 マイク＆スイッチASSY 品番 86730-50040 ノイズフィルター 品番 90980-05280 ※ハーネス類の品番が判りません、、、 |
||||||||||||||||||||||||||||||||||||
| 購入先 | ある方よりお譲り頂きました。本当に有難う御座いました。 | ||||||||||||||||||||||||||||||||||||
| 動機 | ハンズフリー電話が気になっていたところにちょうどお話を頂きました。有難う御座いました。 | ||||||||||||||||||||||||||||||||||||
| 施工時期 | 2005年12月 | ||||||||||||||||||||||||||||||||||||
| 取り付け | 自分で装着 | ||||||||||||||||||||||||||||||||||||
| 参考 | MONETシステムの概略図 ※MONETサービスは終了しています。 |
||||||||||||||||||||||||||||||||||||
| その他 | ・mova対応「車載用FOMA接続アダプタ 01」 ※Y・Fさんに情報頂きました。m(___)m ハンズフリーとこれを使って ・FOMA ・vodafone 3G(コネクタ同じ?) 接続できるのかなぁ、、、是非試してみたいなぁ、、、でも高いなぁ、、、誰か持っていないかなぁ、、、 ところで上記サイトの「対応車種／対応機種」になぜトヨタが無い? 最近トヨタはauとタッグ組んでいるから? |
感想(Impression)はトヨタ純正MONET対応ハンズフリーキット(4/4)〜ハンズフリー機能紹介編〜です。
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。
| ハンズフリーキット紹介 | ||||
 左がノイズフィルター、上がテレホンECU、下がマイク＆スイッチセット |
 テレホンコンピュータ(下側)とテレホンコントローラ(上側)です。 |
 ←←←(左に同じ) |
 ←←←(左に同じ) |
 ←←←(左に同じ) |
 テレホンコンピュータです。 |
 ←←←(左に同じ) |
 ←←←(左に同じ) |
 テレホンコントローラです。 |
 テレホンコンピュータです。 |

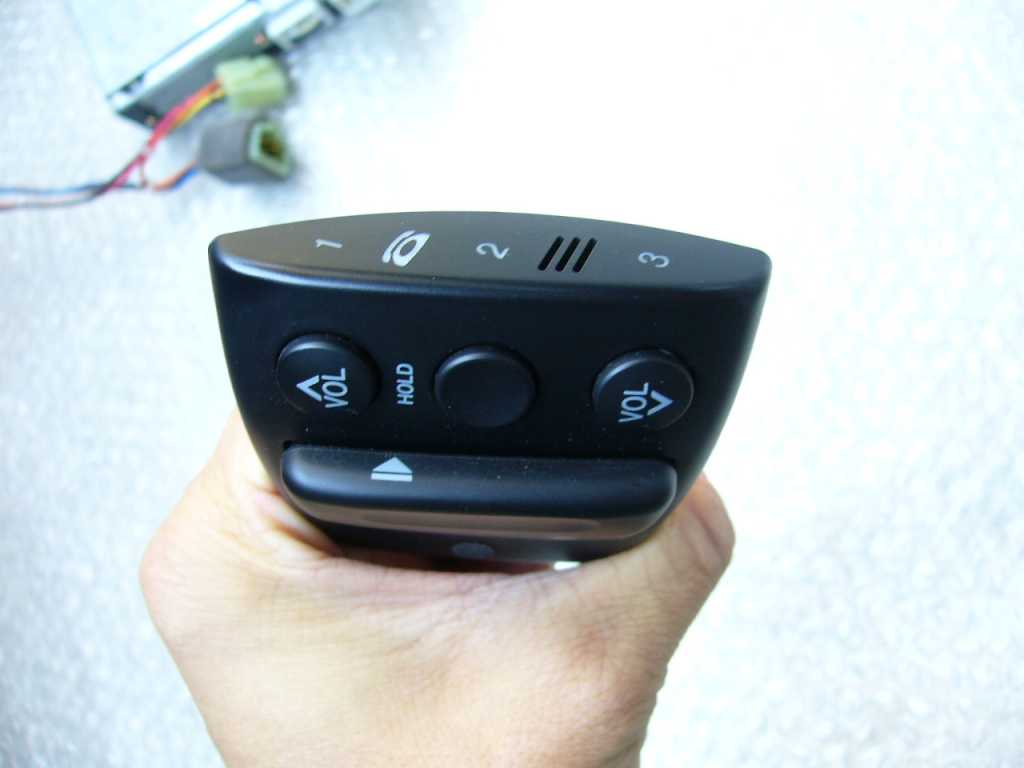

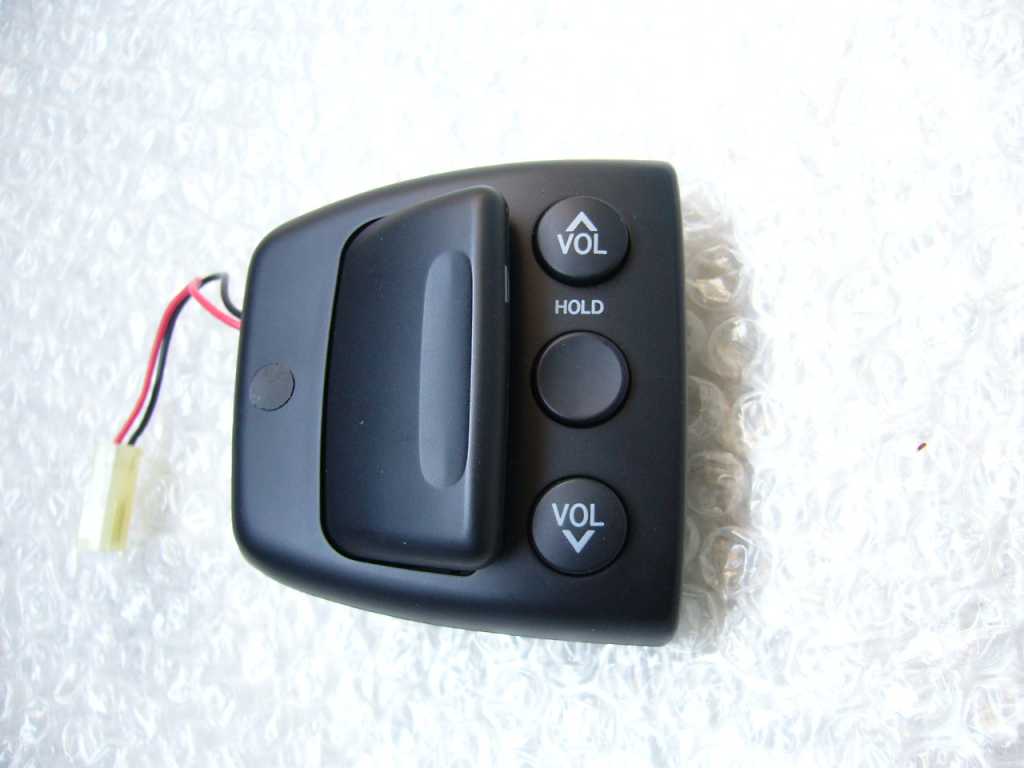

 マイク＆スイッチASSYです。 |
 ←←←(左に同じ) |
 ←←←(左に同じ) |
 ←←←(左に同じ) |
 ←←←(左に同じ) |

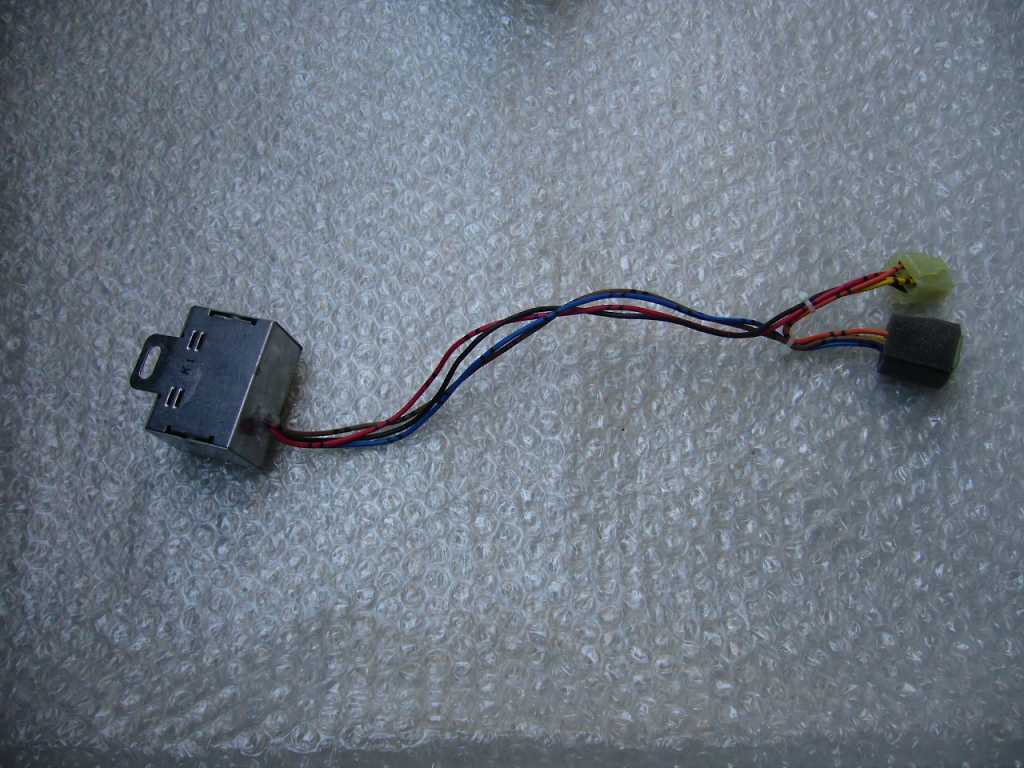

 ノイズフィルターです。 |
 ←←←(左に同じ) |
 ←←←(左に同じ) |
 ハーネス類です。 |

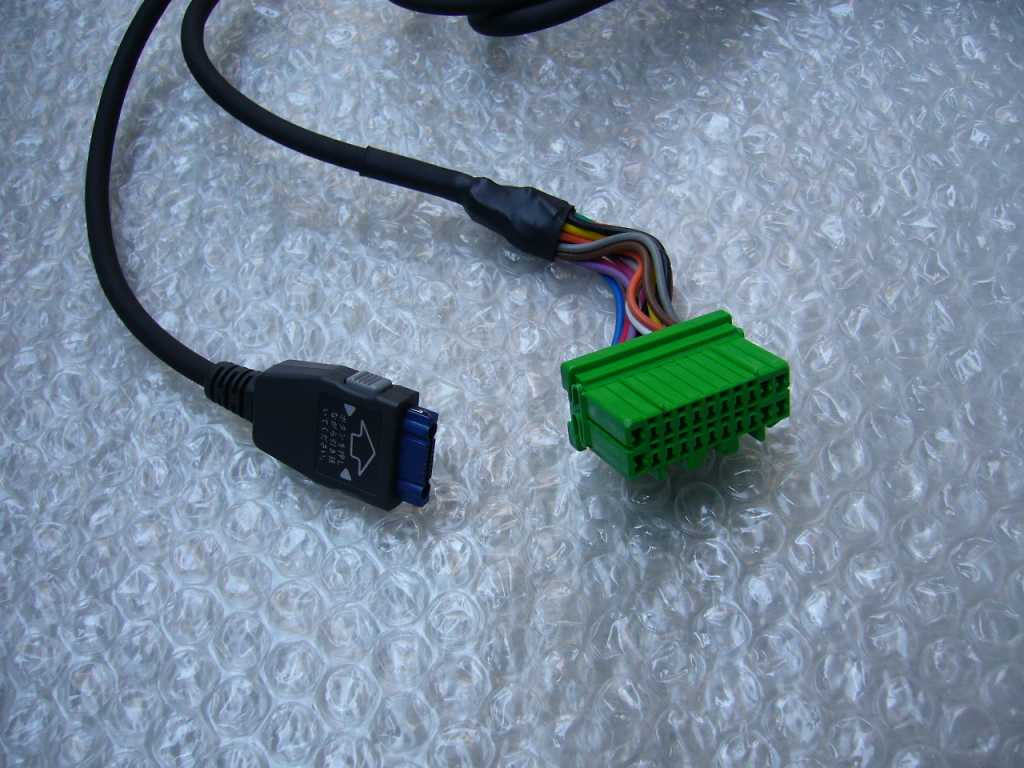

 テレホンコントローラと携帯電話を接続するサブワイヤーです。 |

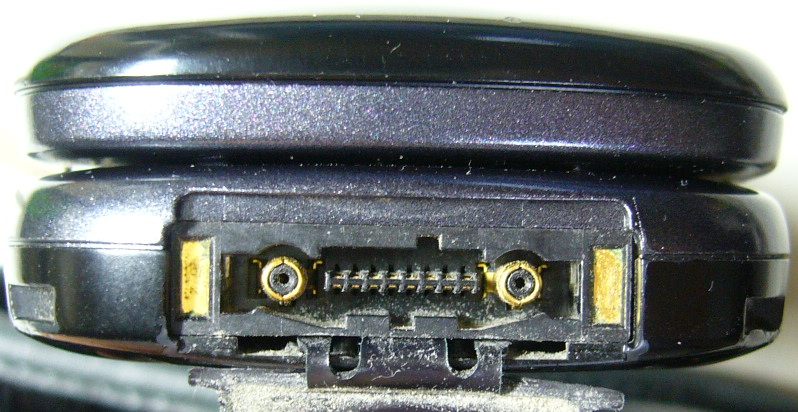

 携帯側のコネクタはいわゆるPDCタイプ(ムーバ等)です。ちなみにjtのvodafone(現SB)のコネクタ写真 |

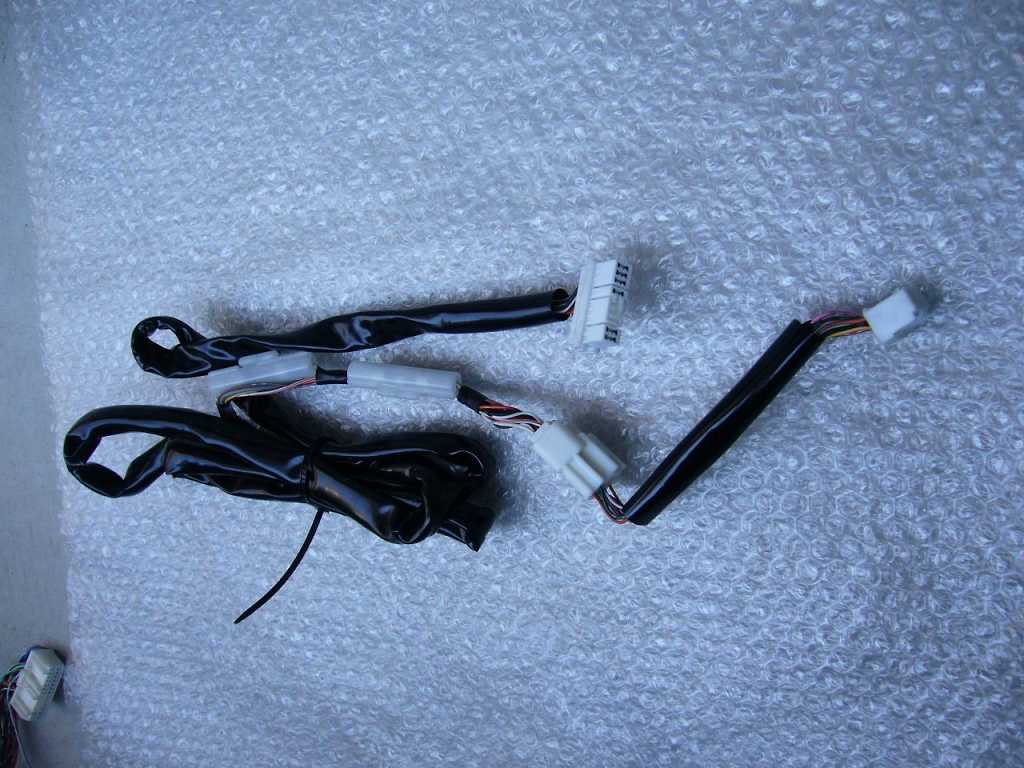

 テレホンコントローラP20と車両通信ハーネスP14オス/メスを接続するケーブルです。右が20P、左は14Pオス/メスです。 |
 テレホンコンピュータP14と車両通信ハーネスP16を接続するケーブルです。 |
 ←←←(左に同じ) |
 テレホンコンピュータとマルチディスプレイコンピュータを接続するケーブルです。 |
 ←←←(左に同じ) |
 ←←←(左に同じ) |
|||
| ハンズフリーキット取り付け（その１） | ||||
 |
 ツールケース、サイドトリムツールバックカバーを外します。 |
 ツールケース、サイドトリムツールバックカバーを外します。 |
 ○印のクリップ2ケをー外し、ラッゲージコンパートメントトリムカバーRHを取り外します。 |
 余談です。 ツールボックスASSY裏に張り付いているのがTVチューナーです。 |
 点線部に、テレホンコンピュータ(ハンズフリー)の純正ハーネスコネクタが収納されています。 |
 ←の点線部の拡大 |
 ○のボルトを外します。 |
 ツールボックスASSYを外します。 |
 ツールボックスASSYを外しました。 |
 純正ハーネスコネクタが収納されています。 |
 |
 この角度から見れば判りますが、コネクタはどこにも接続されていません。(ブルー除く) |
 純正ハーネスコネクタを取り出します。 |
 車両通信ハーネスコネクタ(青)オス/メスが14P、車両通信ハーネスコネクタコネクタ(白)が16P、小さいのが車両電源ハーネスコネクタ4Pです。 |
 |
 テレホンコンピュータ(下側)とテレホンコントローラ(上側)です。 |
 テレホンコントローラ(上側)に分岐ワイヤーを接続します。 |
 分岐ワイヤーの一方を車両通信ハーネスコネクタ(青)メス側に接続します。 |
 分岐ワイヤーの残りを車両通信ハーネスコネクタ(青)オスに接続します。 |
 分岐ワイヤハーネスの14Pをテレホンコンピュータ(下側)に接続します。 |
 車両通信ハーネスコネクタコネクタ(白)16Pのコネクタキャップを取り外します(不要)。分岐ワイヤハーネスを接続します。 |
 車両通信ハーネスコネクタコネクタ(白)16Pと分岐ワイヤハーネスを接続します。 |
 マルチディスプレイコンピュータと接続する分岐ワイヤーハーネスです。 一方(写真左)が3つコネクタ、反対側が2つコネクタとなっています。 |
 3つのコネクタ側を、テレホンコンピュータ(下側)とテレホンコントローラ(上側)にそれぞれ接続します。 |
 別の角度から |
 2つのコネクタをマルチディスプレイコンピュータ付近まで配線します。 |
 マルチディスプレイコンピュータの青コネクタ13Pを外し、テレホンECU分岐ワイヤーを写真の用にはさんで接続する。 |
 jt車には既にVICSやTVキットが装着されているので、青コネクタ13Pは芋づる接続状態でグチャグチャです。(^^; |
 ノイズフィルターです。(今回は無線機を装着しないので、ノイズフィルターは不要です。) |
 ノイズィルターを車両電源ハーネスコネクタ4Pに接続します。(構成によってはこの先に無線が装着されるが、今回は不要) |
 テレホンコントローラと携帯電話を接続するサブワイヤーです。 |
 サブワイヤーを、テレホンコンピュータ(下側)に接続します。 |
 サブワイヤーを、テレホンコンピュータ(下側)脇のアース線をボティアース接続して仮接続は完了です。 |
 バッテリーのマイナス端子を接続し、エンジンを掛けて認識するか確認してみます。ドキドキワクワクです。(^^; |
 こちらは、ハンズフリーキット装着前のメニュー画面です。(VICSは装着済み) |
 「MONET」のボタンが現われましたっ！ |
 「MONET」ボタンを押してみると… |
 「MONET」メニューで出てきました。残念ながらMONETサービスは終了しています… |
つづく |
