本レポートには、動作検証ムービー(動画)があります。
ブラインドコーナーカメラ(3/3)〜室内配線、完成編〜
| 商品名 | ブラインドコーナーカメラ(Blind Corner Camera) 他の呼称 ・ブラインドコーナーモニターカメラ ・フロントカメラ ・BCM(Blind Corner Monitor) 等とも呼ばれます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| メーカー | トヨタ純正(イプサム ACM2#用) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 機能 | ブラインドコーナーモニターは見通しの悪い交差点やT字路などへの進入を最小限にとどめ、接近車両や自転車、通行人の確認を補助するシステムです。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 動機 | 掲示板で情報、きっかけを頂きました。(carolさん) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| カメラの種類 | トヨタ純正ブラインドコーナーモニターカメラの種類(サイドカメラタイプ除く)
トヨタ純正ブラインドコーナーモニターカメラ(フロントカメラ)には2方向カメラ(左・右)かと3方向(左・下・右)BCMがあります。 どちらを選択するか迷いましたが、 ・今回は装着位置が低いため、直下カメラは不必要(*2) ・3方向カメラは、直下カメラ(*2)の分、左右カメラの表示エリア(*1)が狭く小さくなってしまう。 フロントカメラは高感度のかわりに解像度は低いので、表示エリアが狭くなるのは致命的です。 ※アルファードは2画面/3画面切替が出来ます。 ・3方向カメラはちょっと高い(値段が、、、(^^; 2方向でも5〜7万円しますが、、、) 以上から2方向カメラにしました。アルファード等車高の高い車種には直下カメラは有効だと思いますが、セダンにはいらないと思います。これは今(装着後)でもそう思います。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 準備品 | 主な準備品
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 施工時期 | 2005年3月 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 取り付け | 自分で装着 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
感想(Impression)はブラインドコーナーカメラ(3/3)〜室内配線、完成編〜です。
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。
| 製品紹介 | |||

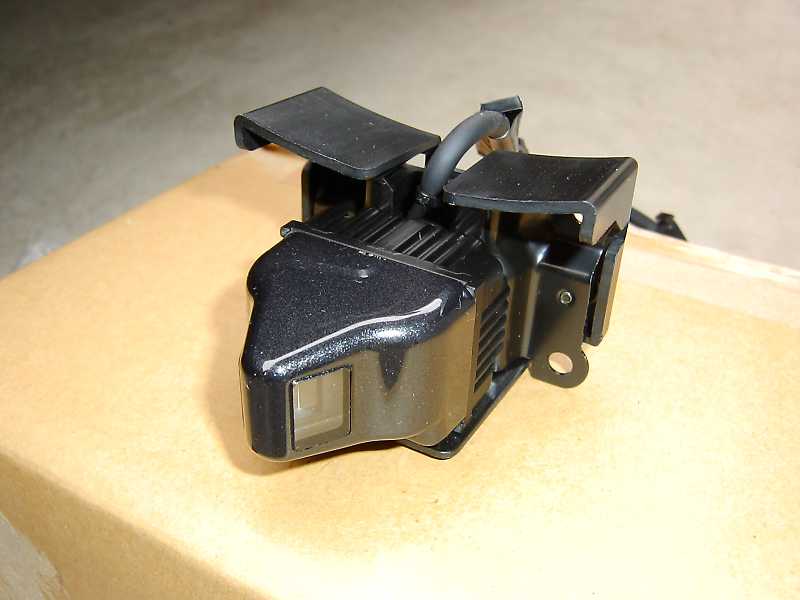

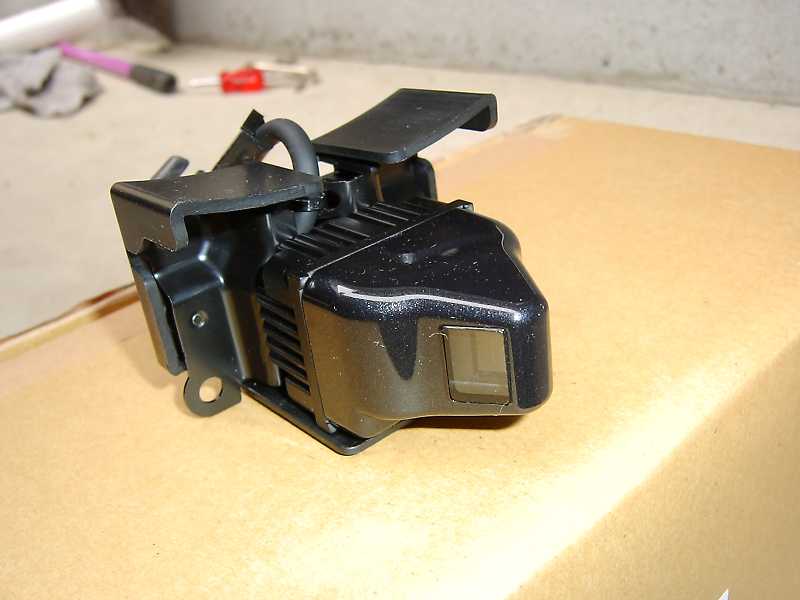

 イプサムACM20系用のブラインドコーナーモニターカメラ(フロントカメラ)です。 |

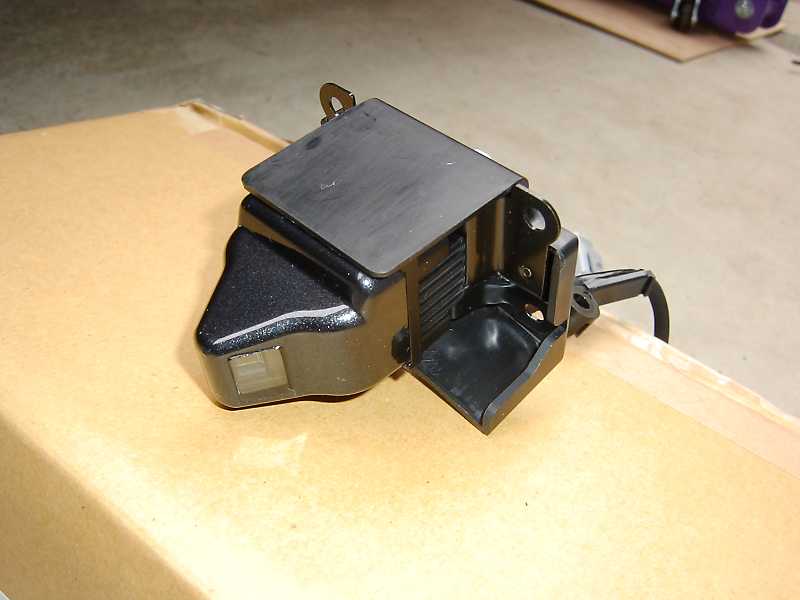

 2方向カメラです。 |
 |
 |
 |

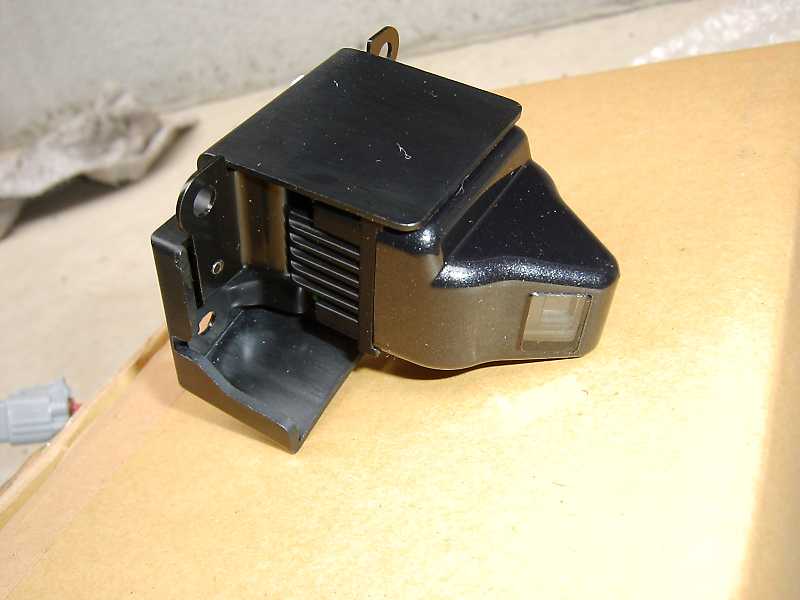

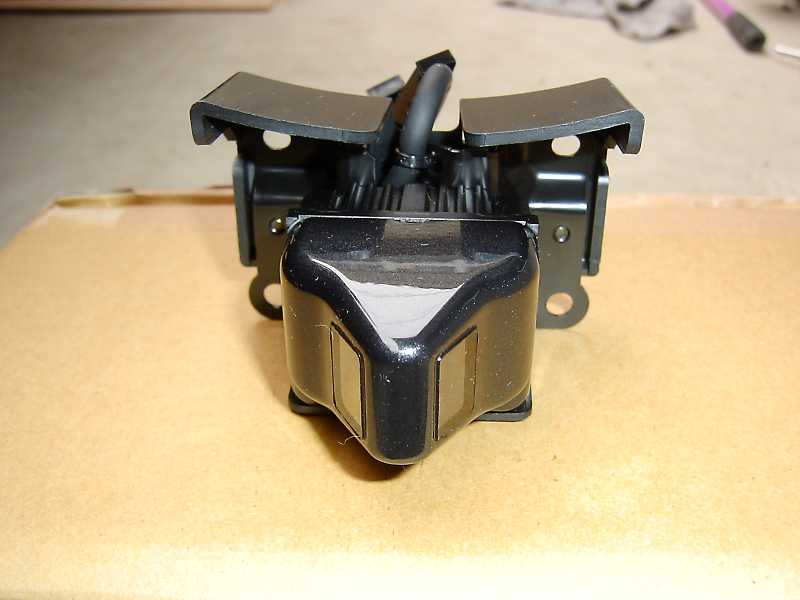

 真正面からです。 |
 |

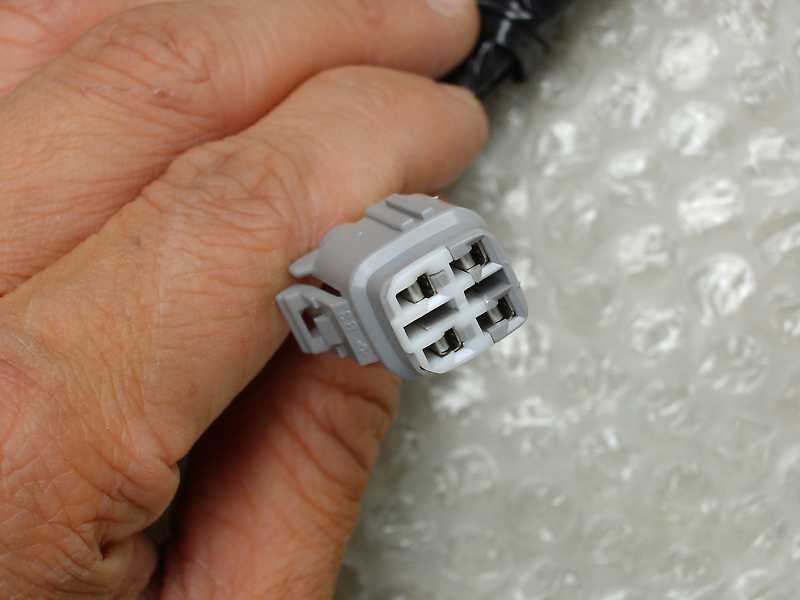

 4芯カプラです。(防水仕様) 各コード用途は以下のとおり 黄：ビデオ(＋)出力 白黒：ビデオ(−)出力 赤：+6V電源入力 黒：ボディーアース |

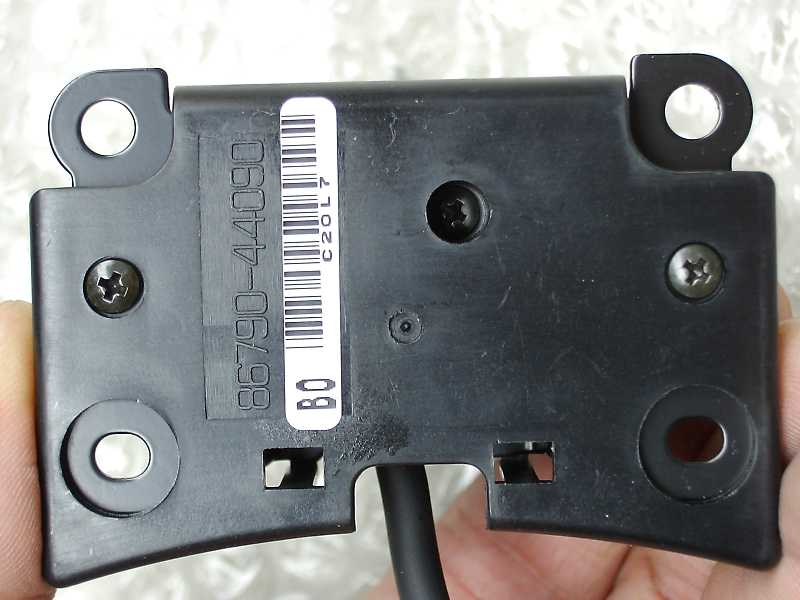

 カバーに品番86790-44090の刻印があります。 |
 3本のネジを外し、カバーを外します。カバーは使用しません。 |

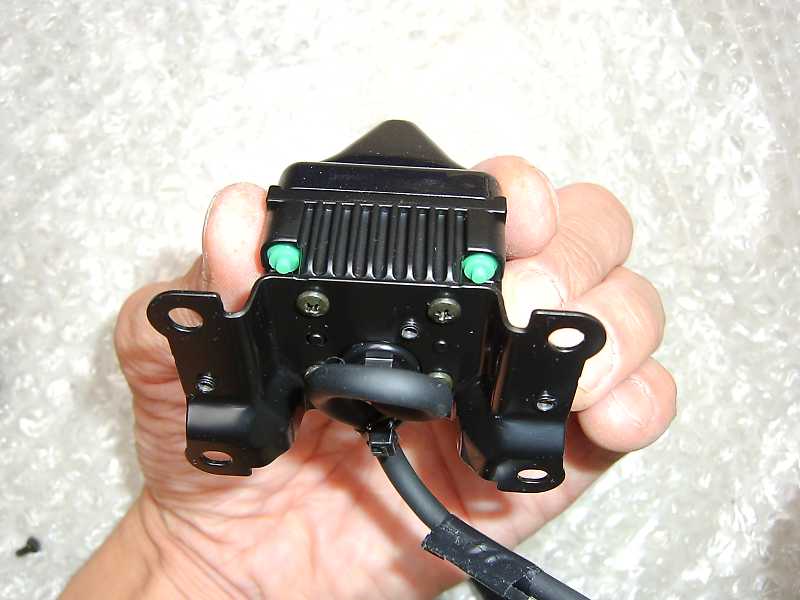

 四隅の緑ゴムキャップは、ネジ部の防水パッキンですが、圧着していないと水が混入します。JANBOさんのBCM専用取付基盤はこれも考慮されており、防水パッキン圧着用のボルトが付いています。 |

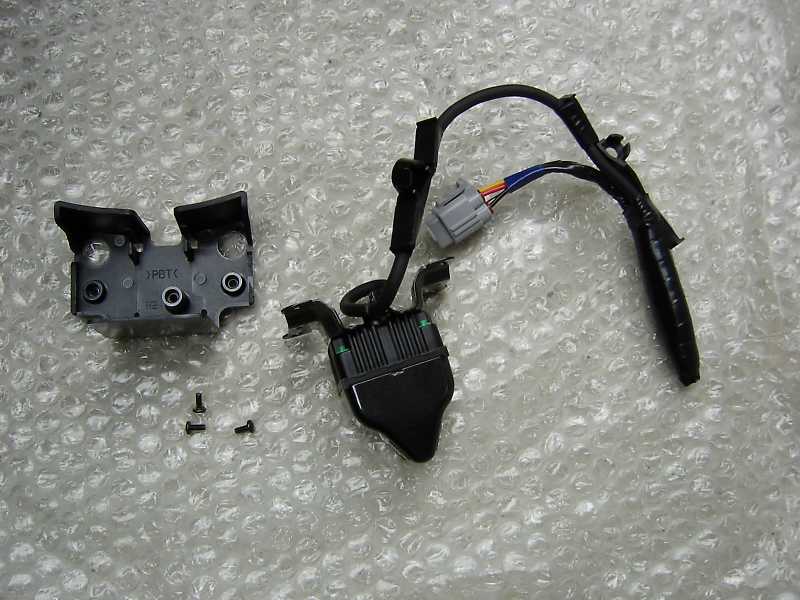

 台座、カバーは使用しないので外します。4ネジは利用します。 |

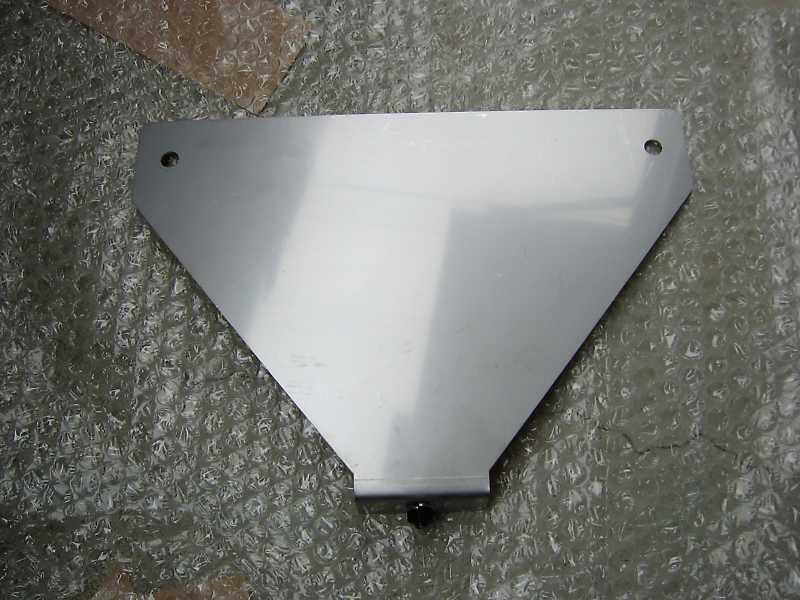

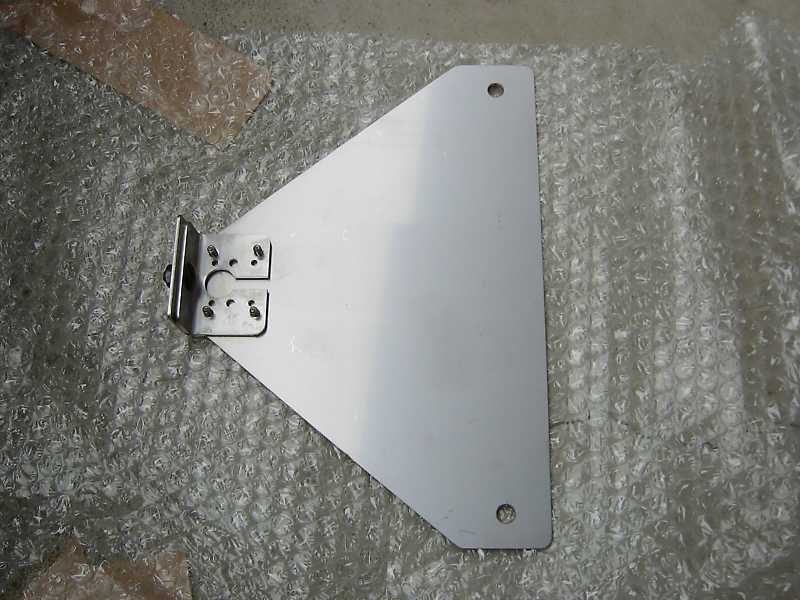

 JANBOさん製作のBCM取付基盤です。 |
 受注製作品です。個人製作品(製作は業者)ですので、現在入手できるかはわかりません。 |
 材質は、ステンレス製(SUS304)です。高級品ですね。(^^) |
 大きい金具はA金具、小さい金具(カメラ台座)がB金具です。 |

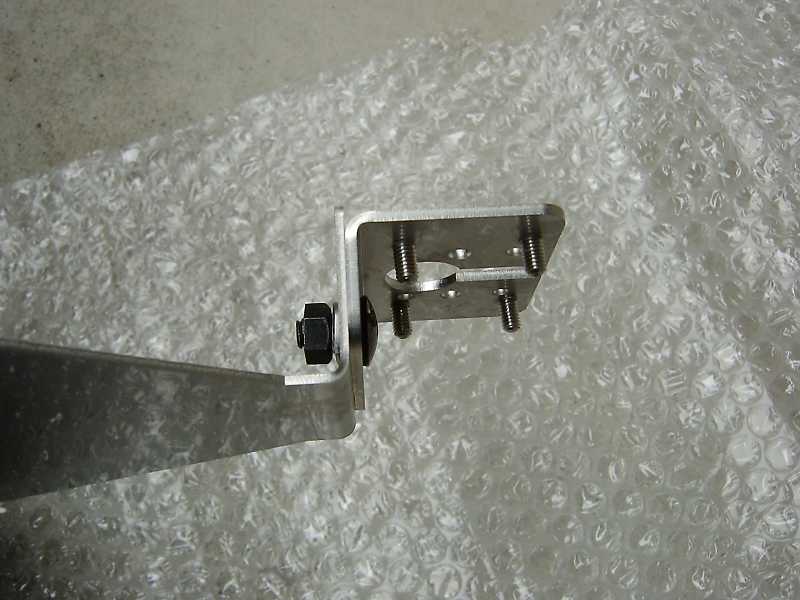

 カメラ台座(B金具)を取外します。ボルト/ナット1本で止まっています。 |
 冷やかし半分でJANBOさんに問い合わせはしないで下さい！ |

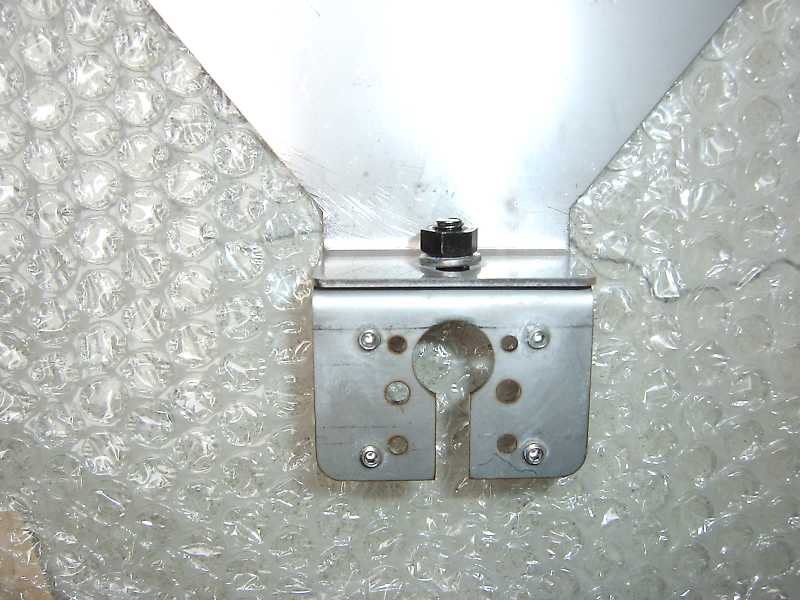

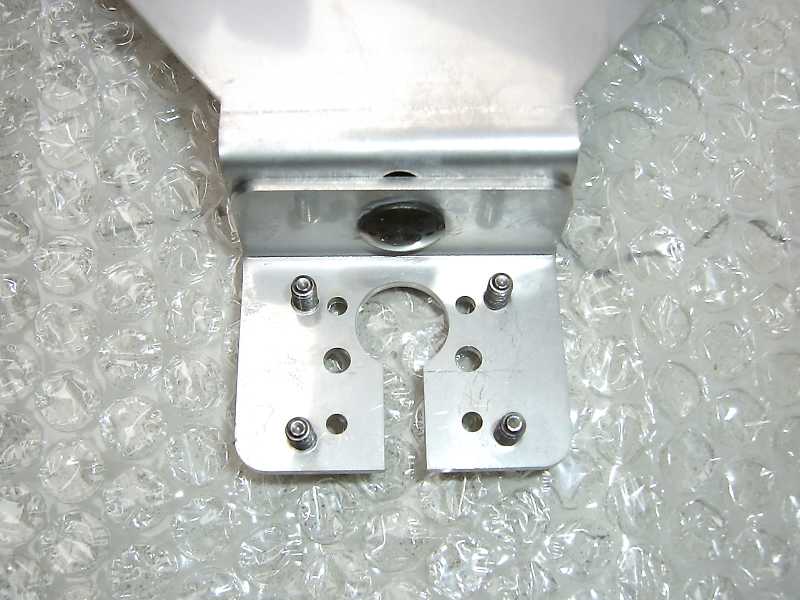

 4本ボルトはカメラ取付用のものではなく、カメラ防水パッキンの圧着用です。カメラの4カ所パッキンを押し防水効率を純正品と同等になるよう設計されています。 |
 |

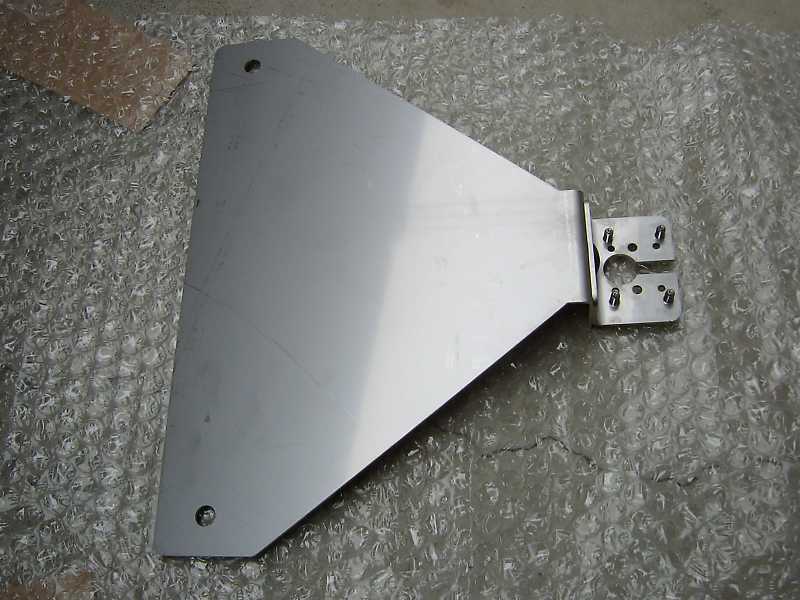

 ナンバープレートBCM基盤本体は、状況に合せてどちら向きでも使用できます。 |
 |
 ブラインドコーナーモニターカメラ(フロントカメラ)を取り付けてみます。4本のボルトはカメラの4カ所パッキンを押し防水効率を純正品と同等になるよう設計されています。 |

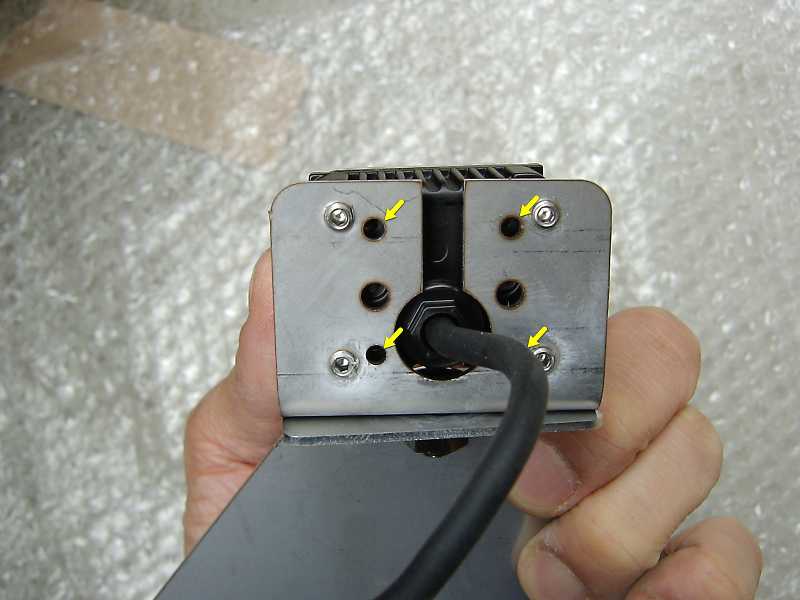

 黄色矢印の穴より、4本ネジで固定します。 |
 |

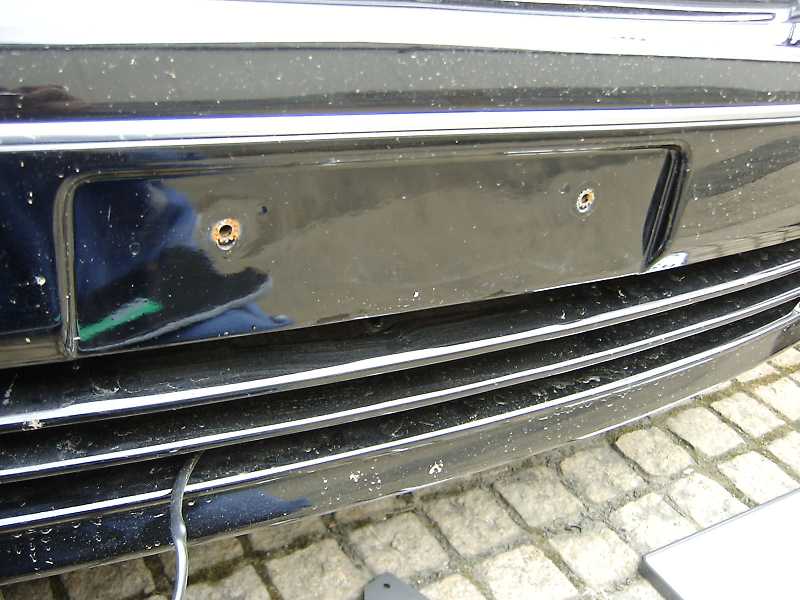

 ナンバープレートを取外します。ちなみにパーフェクト字光式ナンバープレートです。 |
 JANBOさん作のBCM専用取付基盤は、字光式専用ではありませんので、通常のペイント式でもOKです。 |

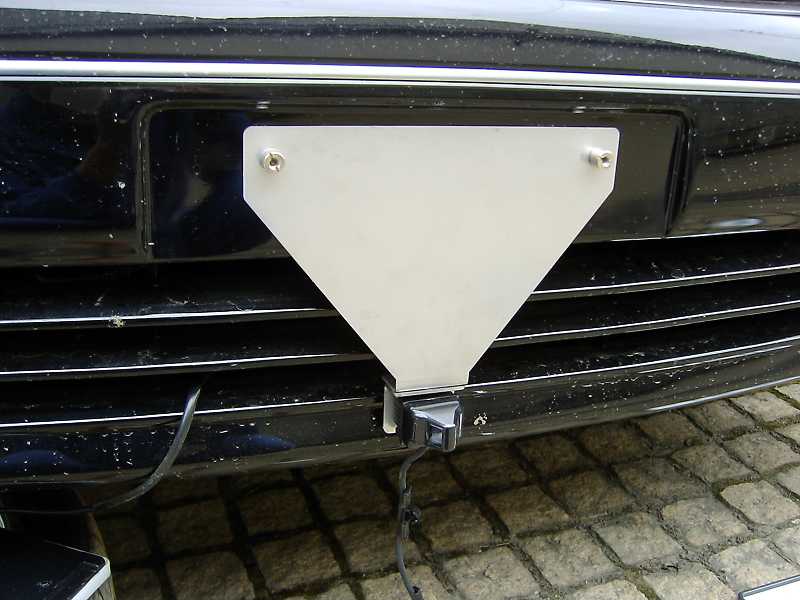

 BCM専用取付基盤を仮設置してみました。 |

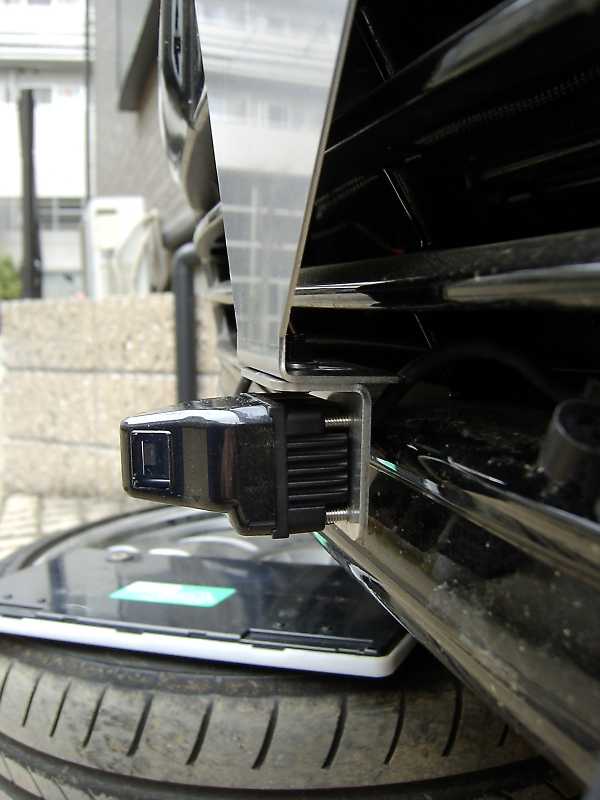

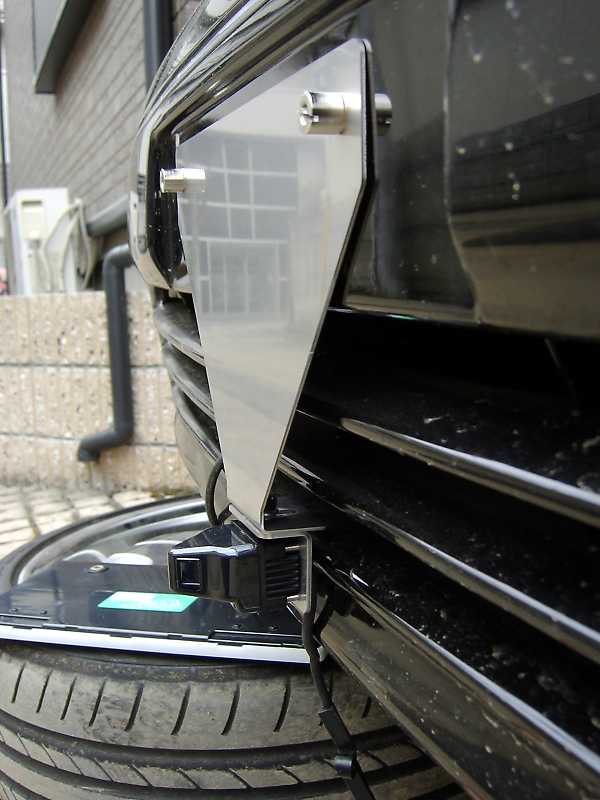

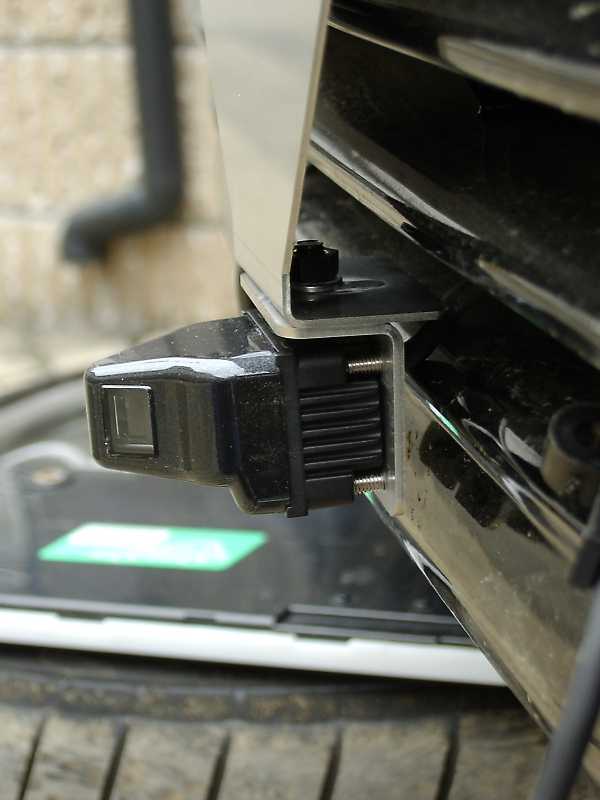

 仮設置状態のBCM取付基盤を左サイドから |
 仮設置状態のBCM取付基盤を左サイドから |
 仮設置状態のBCM取付基盤を左サイドから |

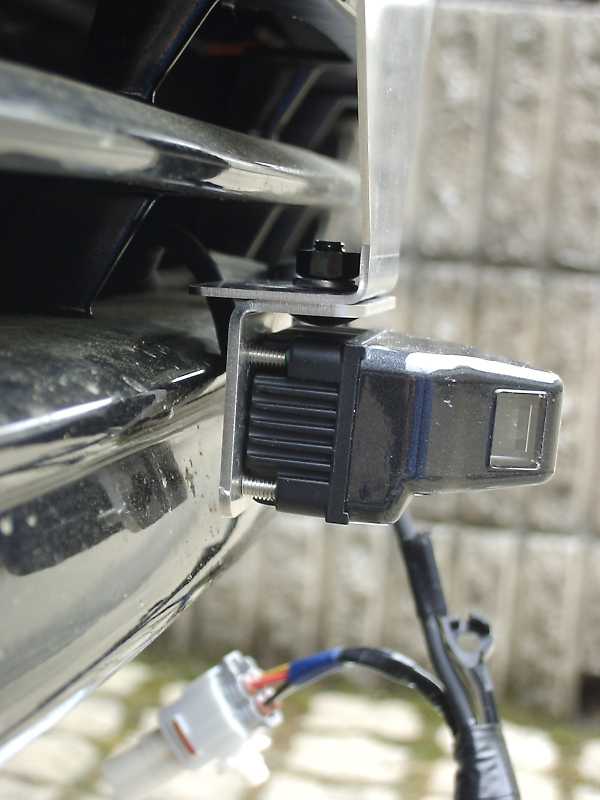

 四隅の緑色の防水パッキンがBC<取付基盤のボルトで押されて(圧着)いるのが判ります。四隅の緑色防水パッキンは圧着されていないと水が混入します。 |
 四隅の緑色の防水パッキンがBCM専用取付基盤のボルトで押されて(圧着)いるのが判ります。四隅の緑色防水パッキンは圧着されていないと水が混入します。 |

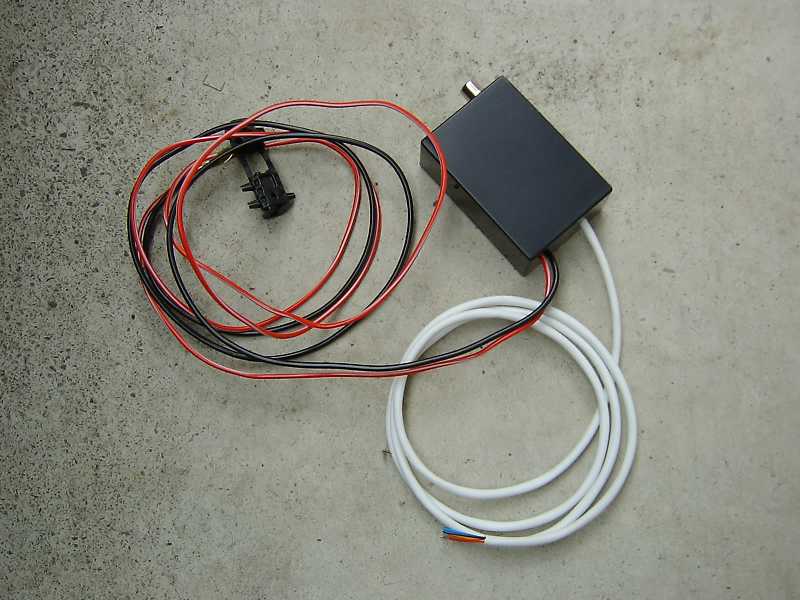

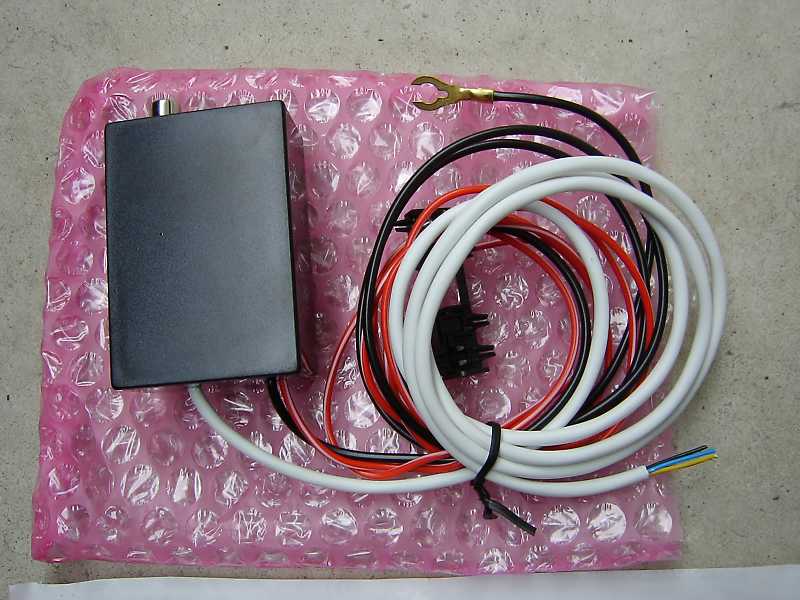

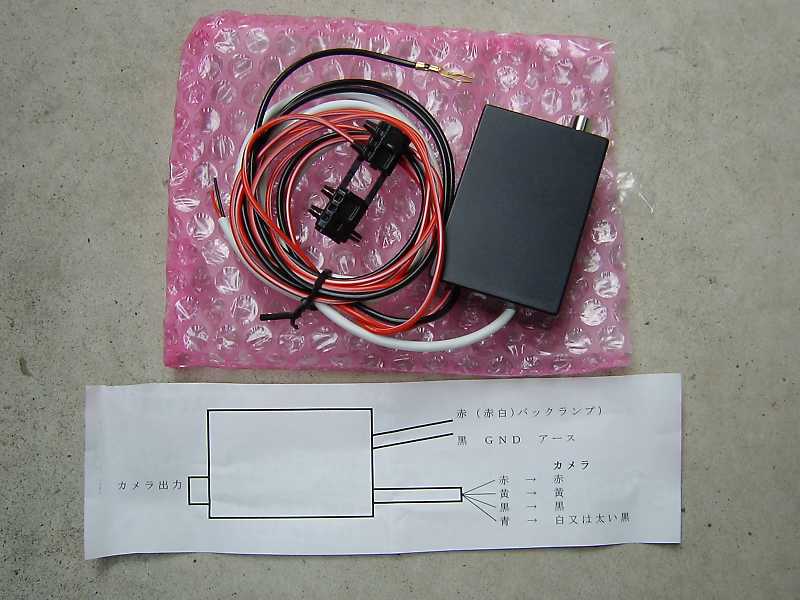

 トヨタ純正フロントカメラ(バックカメラ)用変換アダプタです。 トヨタ純正フロントカメラの電源は6Vで駆動します。その12V→6V変圧器です。 |
 白の被覆を被っている方がカメラ側へのコード(4芯)です。赤/黒コードはアダプタへの電源ライン(+12)です。 赤:+12V 黒:ホディアース |
 用意した変換アダプタには、 ・12V→6V変圧 ・ビデオ信号→RCA変換 機能があります。 |

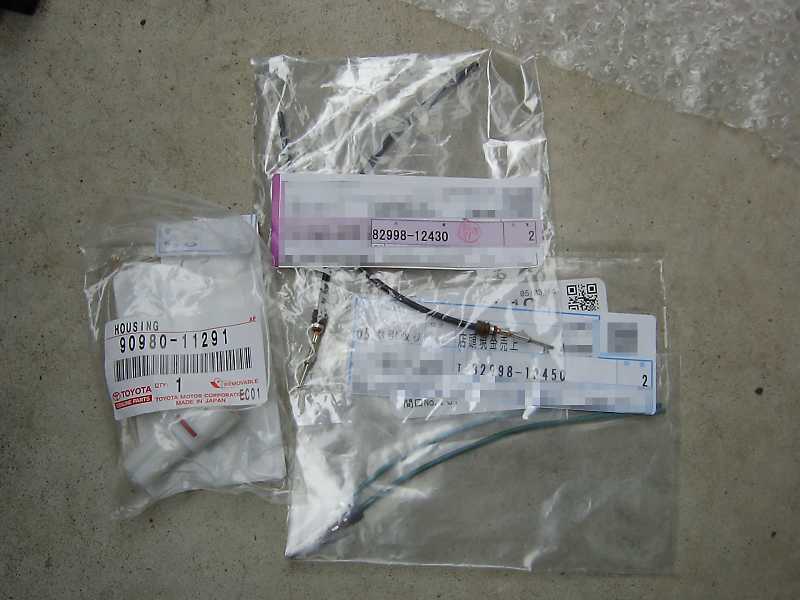

 トヨタ純正フロントカメラのカプラ接続用に純正カプラを用意しました。 ・ハウジングコネクタ ・ターミナルリペア4本 |

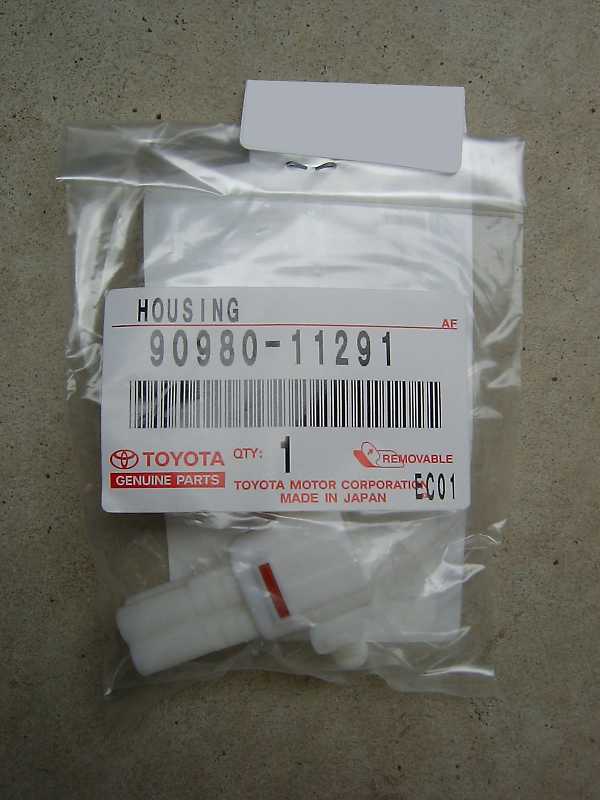

 純正ハウジングコネクタです。 品番 90980-11291 270円 |
 ターミナルリペア2本 品番 82998-12450 460円x2 |

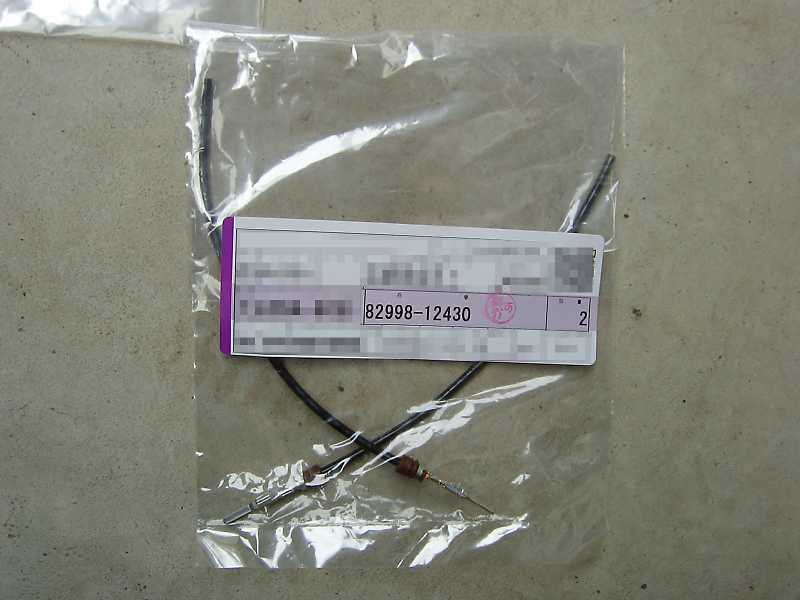

 ターミナルリペア2本 品番 82998-12430 460円x2 |

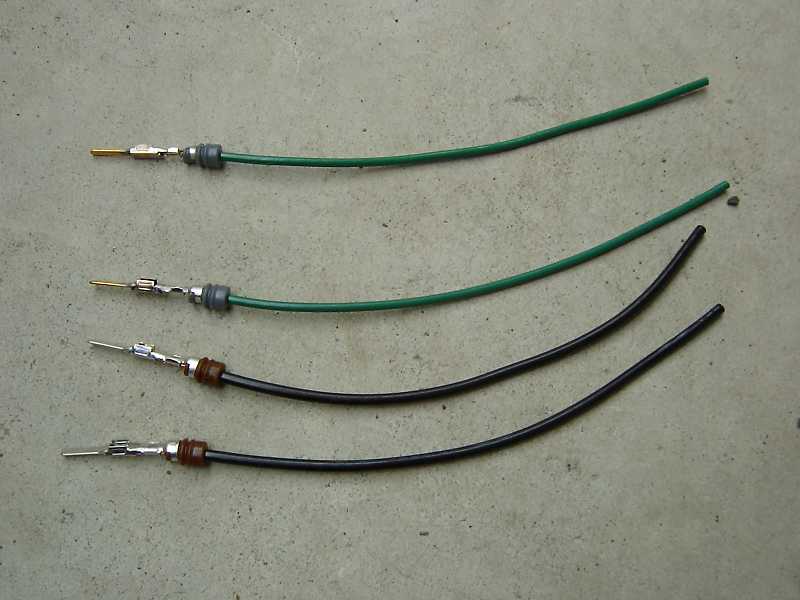

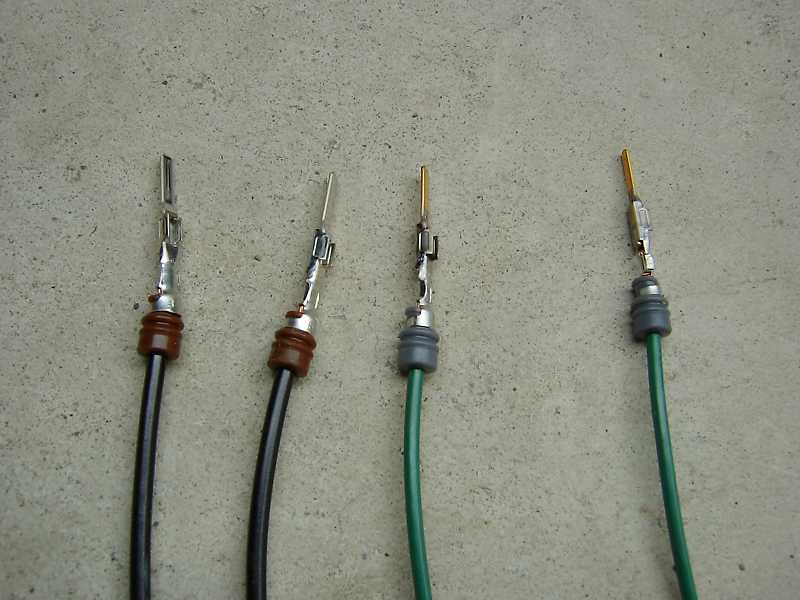

 ターミナルリペアです。 |

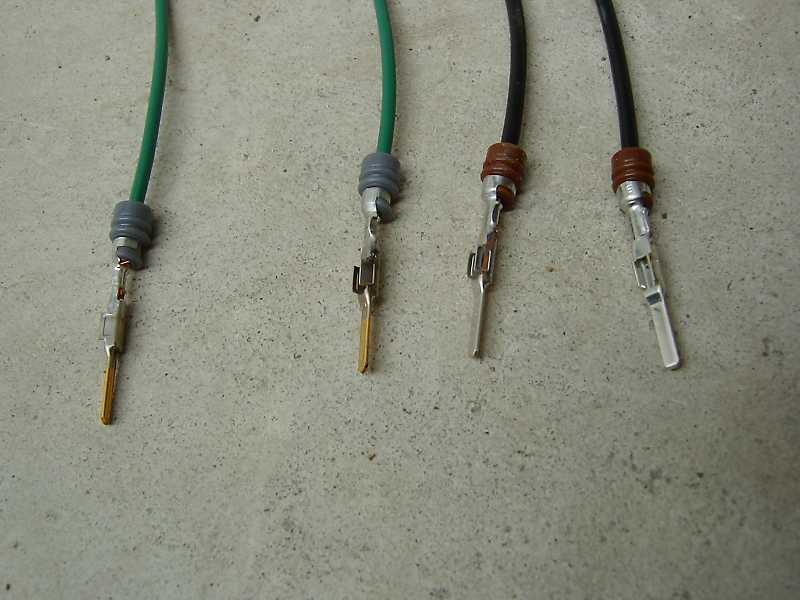

 左が品番 82998-12450 です。端子が金メッキになっています。 |
 |

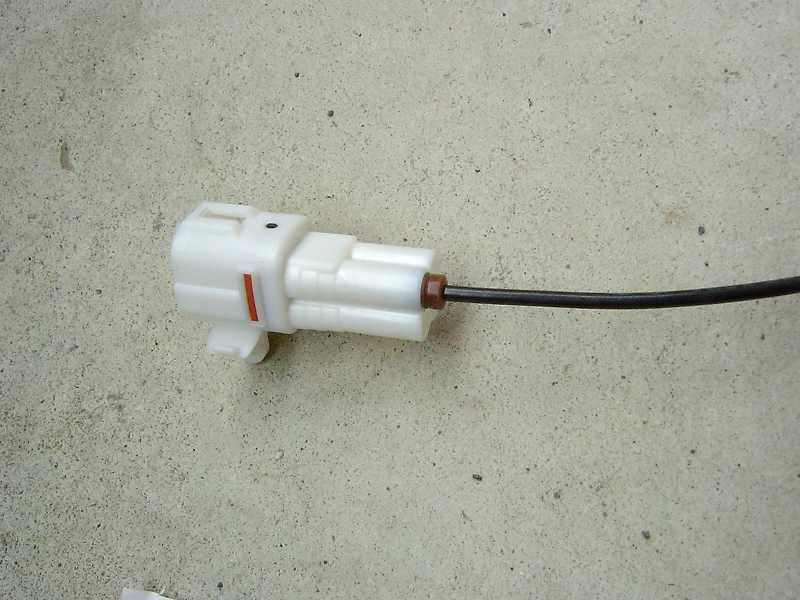

 ハウジングコネクタにターミナルを差し込みます。 |

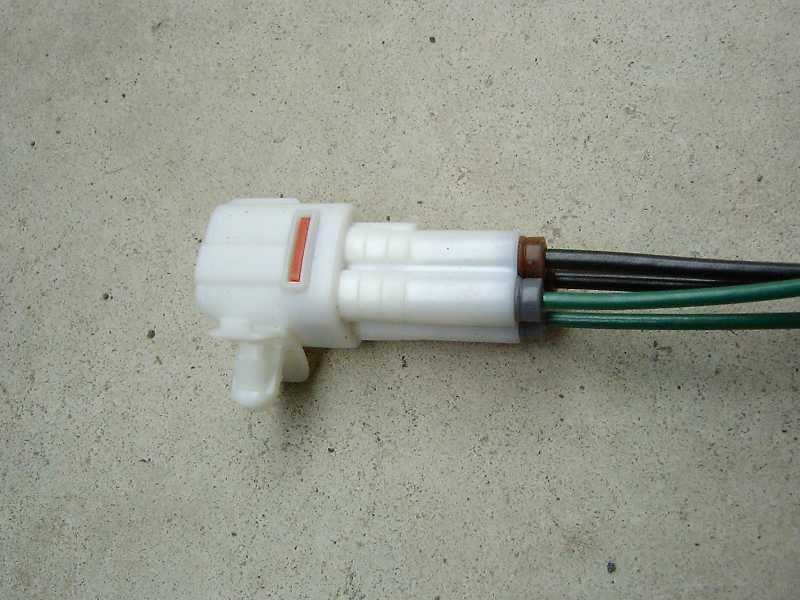

 次々とターミナルを差し込んでいきます。 |

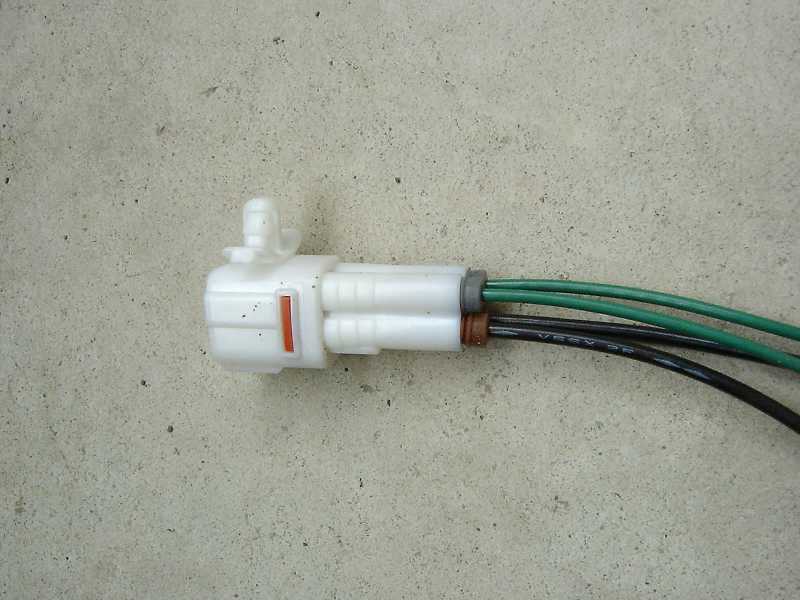

 ハウジングコネクタ反対面です。 |

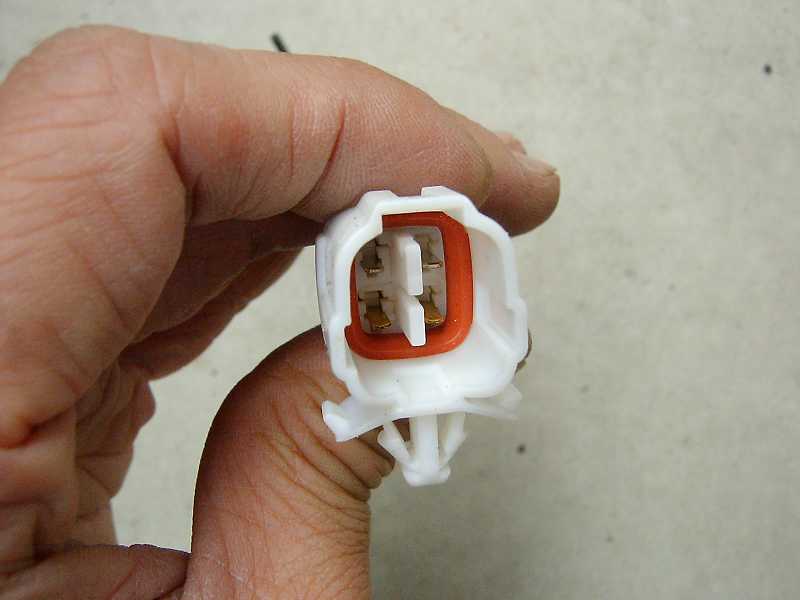

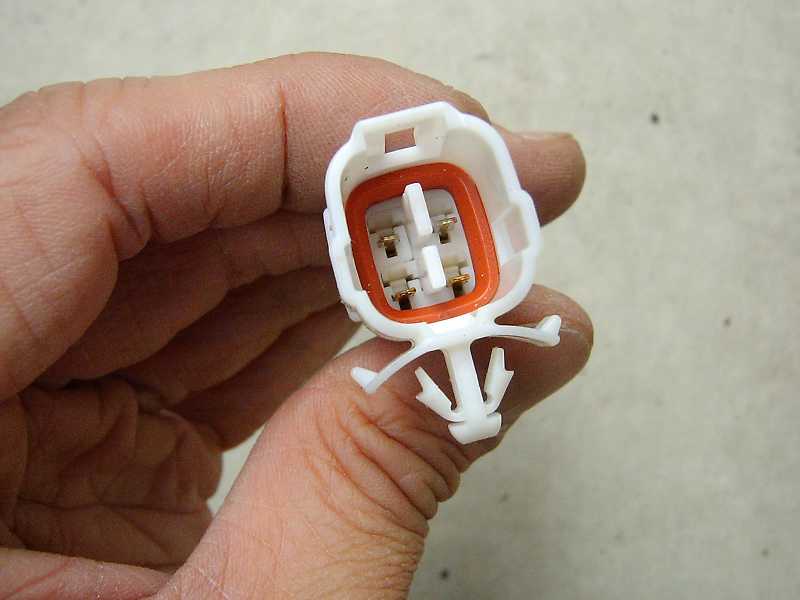

 ウジングコネクタのピン側です。 |
 差し込んだターミナル4本が見えます。 |
 ブラインドコーナーモニターカメラ(フロントカメラ)です。 |

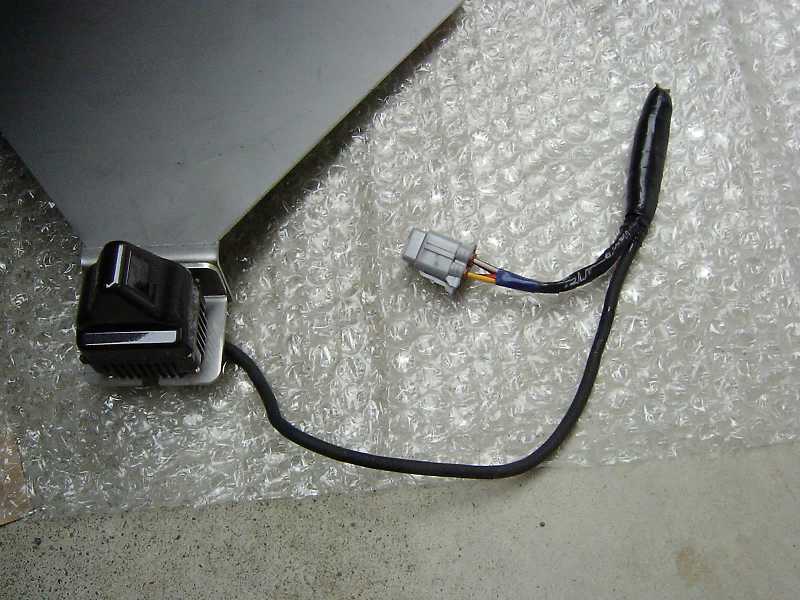

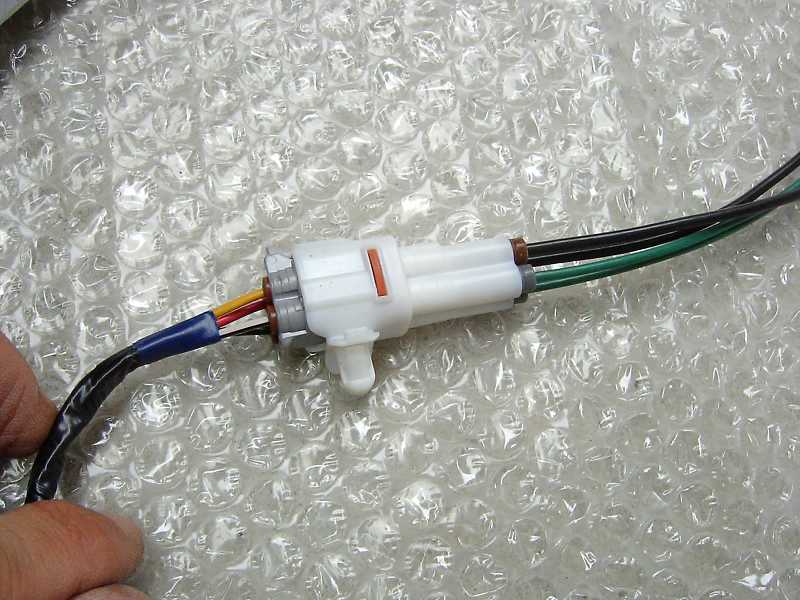

 ブラインドコーナーモニターカメラ(フロントカメラ)のカプラとハウジングコネクタを接続します。 |

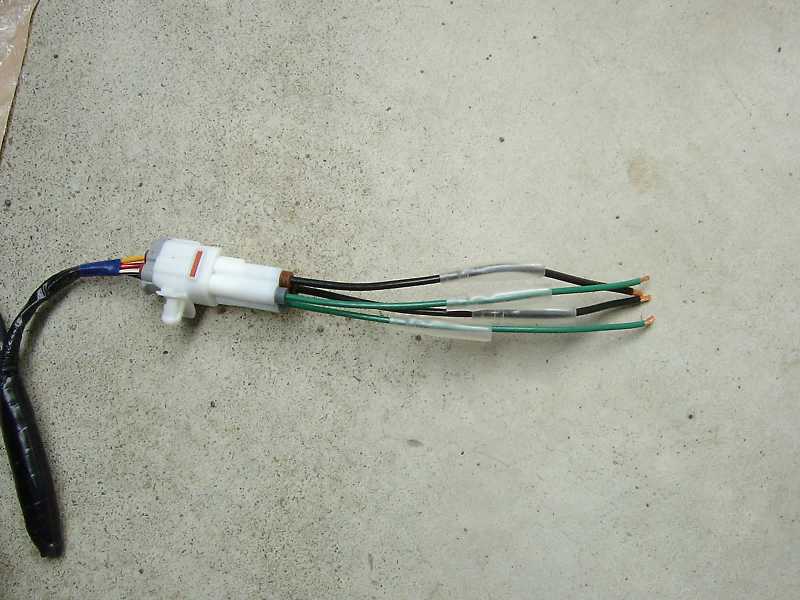

 ターミナルの反対側のコード被覆を向きます。 |

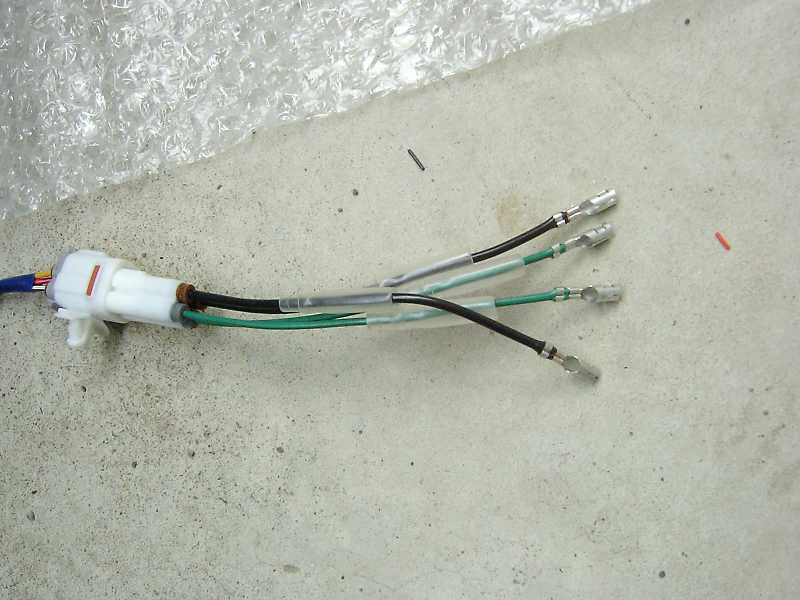

 ターミナルの反対側にギボシ端子(メス)を取り付けます。 |
 ビデオ信号扱うので、念のためハンダ付けしておきました。 |

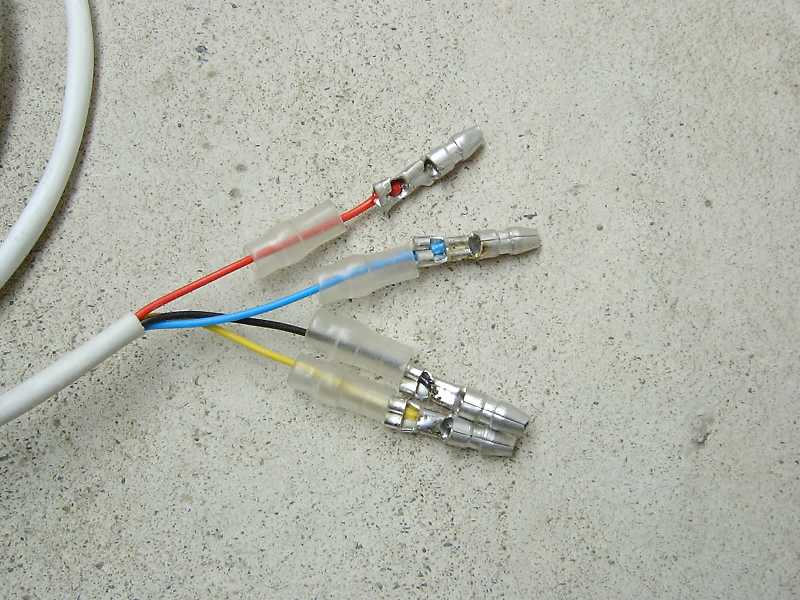

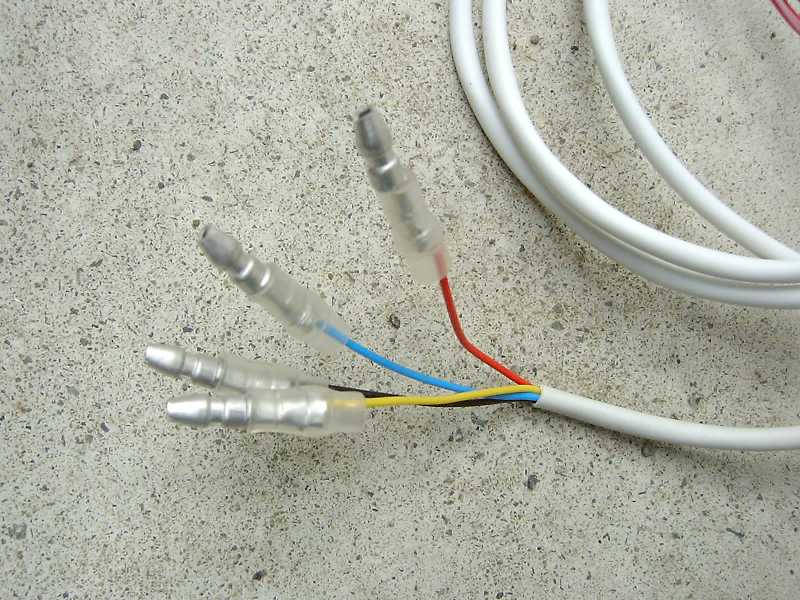

 トヨタ純正フロントカメラ(バックカメラ)用変換アダプタ側にもギボシ端子(オス)を取り付けます。 |
 赤:+6V電源出力 黄:ビデオ(＋)入力 黒:ボディーアース 青:ビデオ(−)入力 |
 ビデオ信号扱うので、念のためハンダ付けしておきました。 |
 ダブルコードです。トヨタ純正フロントカメラ(バックカメラ)用変換アダプタに+12Vを供給するために使用します。 |

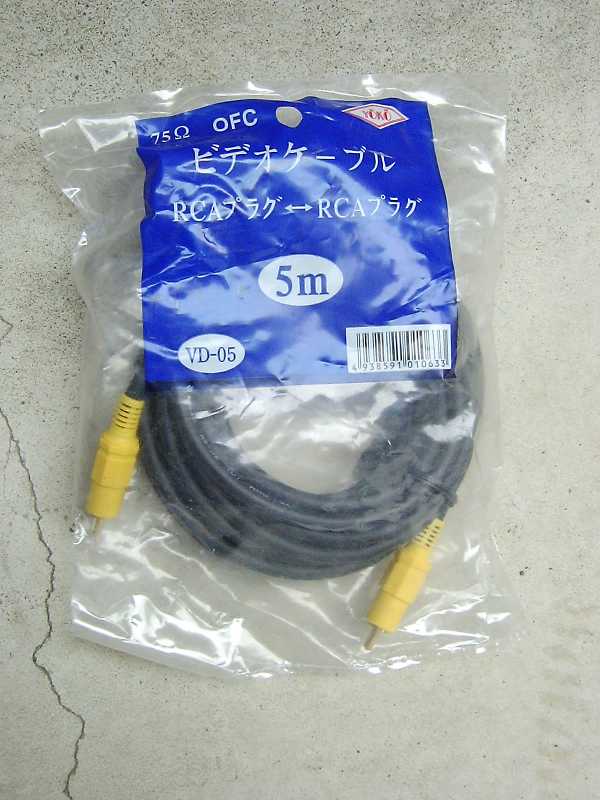

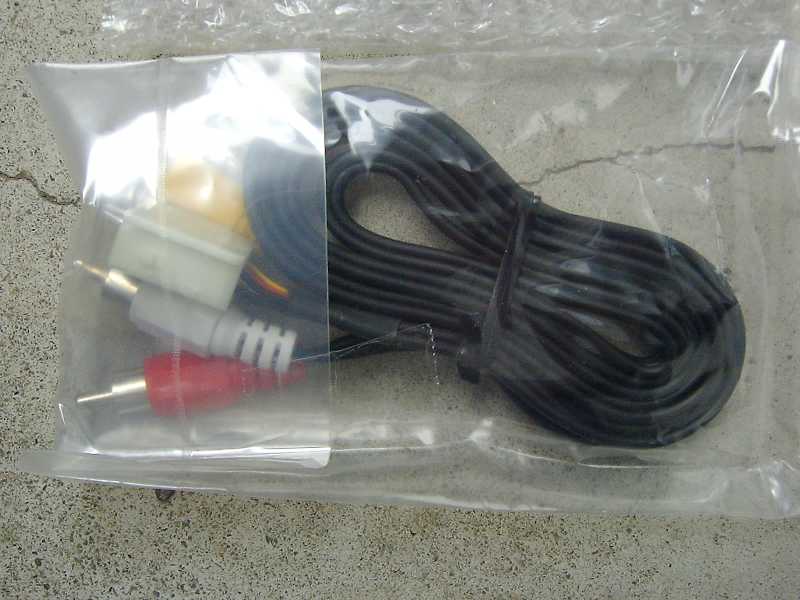

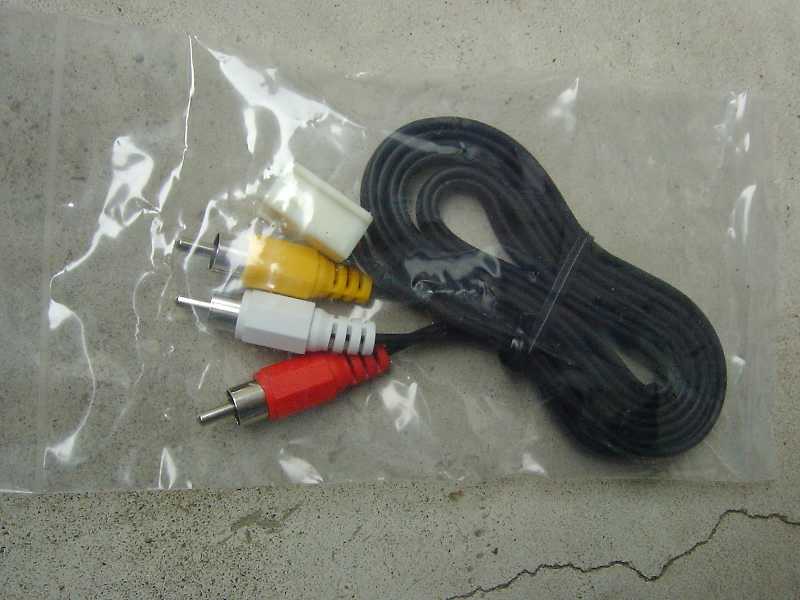

 一般的なRCAビデオ(映像)ケーブルです。5mと10mを用意しました。 |
 VTRアダプタです。 |
 ただの変換ケーブルですが、、、 |

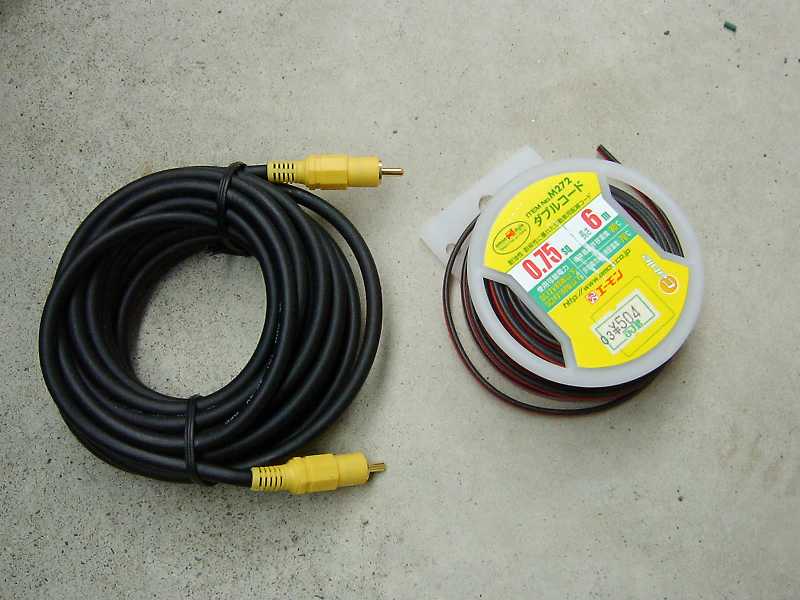

 5mビデオケーブルとダブルコード |
|||
