| 商品名 | ノンストップ自動料金収受システムETC車載機(アンテナ室外設置タイプ) ※ETC(Electronic Toll Collection)とは、ノンストップ自動料金収受システムの事です |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| メーカー | 三菱重工 余談…三菱電機もETCを開発・販売しています。紛らわしい(^^; |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 型番 | MOBE-201 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 製品仕様 | MOBE-201特徴 ■特殊フロントガラス対応 熱反射ガラスや金属コーティングガラス車などに利用可能な、『アンテナ室外設置タイプ』のETC車載機です。 ■日本語音声ガイド機能搭載
■ETCカード抜き忘れ防止機能を搭載
■外部インターフェイス(外部プリンタ接続可能)■最大100件までの利用履歴 MOBE-201仕様
その他はメーカページをご覧ください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 価格 | 2X000円ぐらい | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 購入先 | 個人売買 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 動機 | ハイウエイカード(ハイカ)の最大のメリット(割引が大きい)である3万円券、5万円券カードが2004/3/1に廃止になりました。
ハイカ割引はETCが引き継ぐ形となります。G/Wも近づいてきた事だし、そろそろETCを付けよう！と思い立ったわけです。 ※ETC前払割引に3万円コースが無いのは痛いです。なぜ作らんのだ!? ご存知の通り、UCf10/11セルシオは、特殊フロントガラス(鉛入り)まのため、電波が通り通り難くなっています。そのためアンテナ社外設置タイプを選ばざるをえません。
アンテナ社外設置タイプのETC車載機(独自調査)は、僕の知る限り次の2機種しか存在しません。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 取り付け | ETCを導入するための手続き
取り付け時の注意事項 ・ETCアンテナは、GPSアンテナより10cm以上離す事 ・ケーブル類は、GPSアンテナのケーブルに近づけない事 (後から気がついた) |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 関連HP | ・財団法人道路システム高速化推進機構(ETCの本家) ・ETC総合情報ポータルサイト ・ETC前払割引サービス ・ETC車載器セットアップ取扱店(都道府県別) ・特殊ガラス採用による取付不可車輌 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | MOBEシリーズオプションプリンタ プリンタ外部インターフェイス（標準装備）に接続することで、ETCカード内の利用履歴をプリントアウトできます。  |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 用語 | グロメット エンジンルームや車外にある配線を室内に引き込む 際に境目に設けられた防水や防音などの役割を果たすゴムのことです |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 準備品 (一般工具除) |
絶対ではないが、是非用意した方がよい
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。

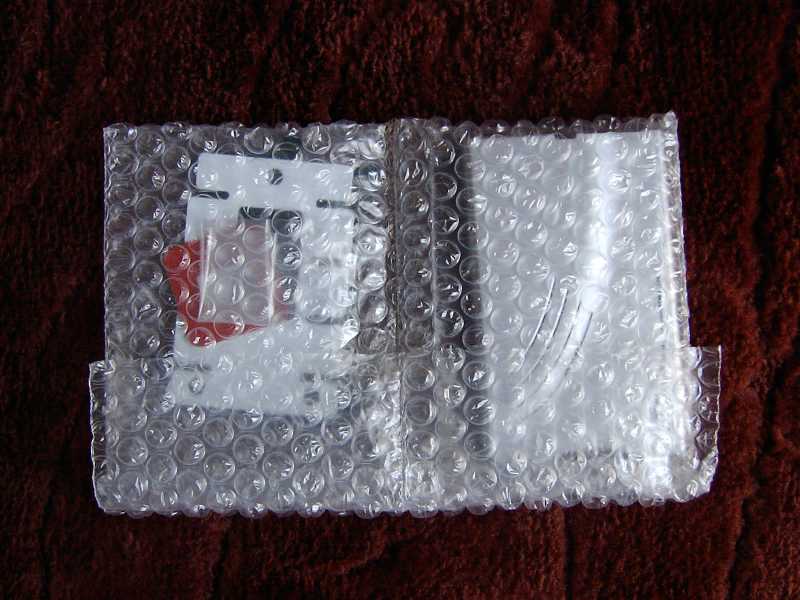

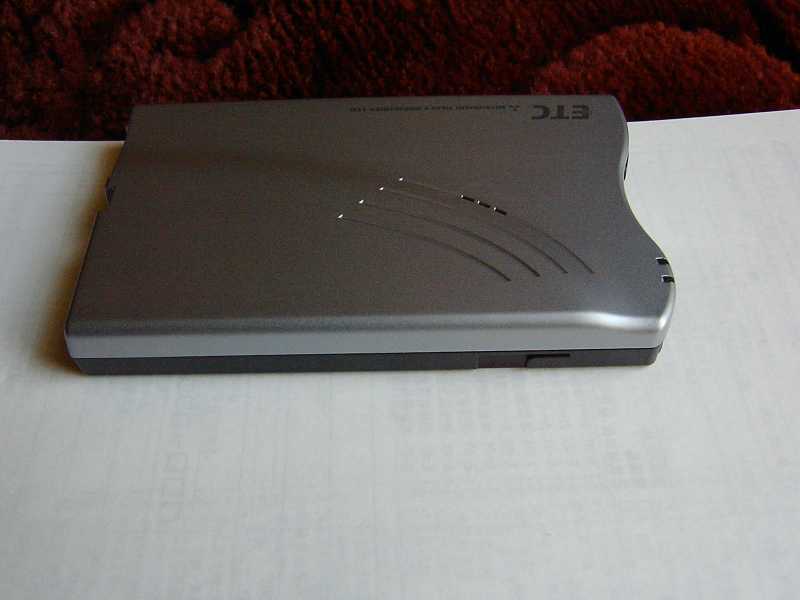

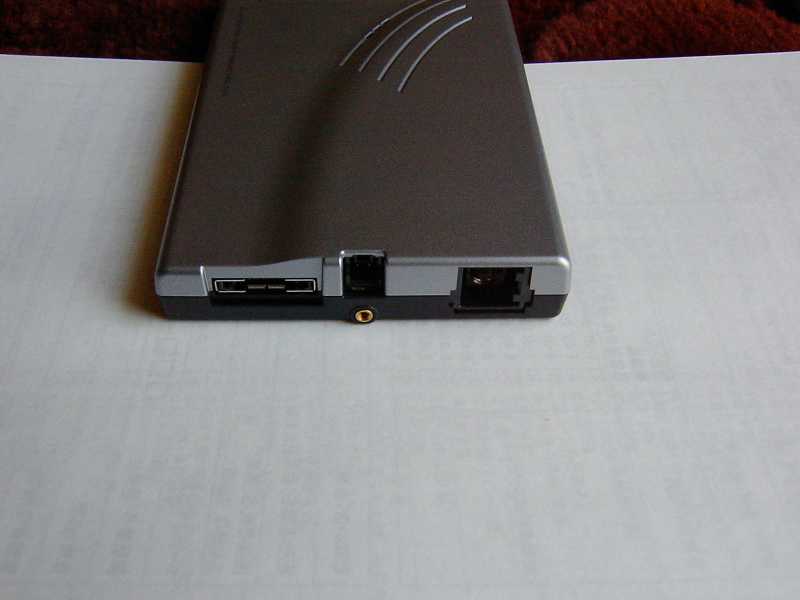

| 製品パッケージ | ||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| ETC車載機の装着(前編) (バッテリーのマイナス端子を外してから作業しましょう) | ||
 (001)運転席側のグロメットを使用するため、フロントフェンダーアウトサイドモールディングを取り外します。 |
 (002) |
 (003)爪で引っ掛けてネジキャップを外します。 |
 (004) |
 (005)リムーバーを使って浮かせます。 |
 (006)後は手で引けば外れます。 |
 (007) |
 (008) |
 (009)○印が運転席側のグロメットです。2本のケーブルは他の機器のもの |
 (010)○印の3本のネジを外します。 |
 (011)アンダーカバーを取り外します。 |
 (012)カーテシランプを捻って外します。 |
 (013)ダイアグノーシスコネクタを捻って外すと、アンダーカバーが取り外せせます |
 (014)フロントドアスカッフプレートを外します。(引っ張るだけ) |
 (015)キーシリンダパッドを外します。(引っ張るだけ) |
 (016)コインボックスを外します。(引っ張るだけ) |
 (017)アウターミラースイッチを外すために、コインボックス奥の○印ネジ2本を外します。 |
 (018)アウターミラースイッチをリムーバを使って外します。 |
 (019)のコネクタ3つを外し、アウターミラースイッチを取り外します。 |
 (020)エンジンフードレリーズレバー(ボンネットオープナー)を外します。 |
 (021)○印のネジ2本を外します。 |
 (022)ワイヤーからエンジンフードレリーズレバー(ボンネットオープナー)を外して取り外す。 |
 (023)エンジンフードレリーズワイヤー |
 (024)RHロワーパッド外すために、○印のネジ5本は外す。(ネジは写真には写っていません) |
 (025)ネジを外してRHロワーパッドを引き出します。 |
 (026)エアコンの内気(気温)センサー |
 (027)内気(気温)センサーを外します。(ネジ1本) |
 (028)フューエルリッドオープナー、ラゲッジドアオープナースイッチのコネクタを外します。 |
 (029)エアコンダクト(ヒーターTOレジスタNo.2)を取り外します。矢印(2箇所)の方向に引ければ簡単に外れます。 |
 (030)エアコンダクトを外した状態 |
