| 商品名 | [20後期]マルチレスエアコン＆デッキ |
| メーカー | トヨタ純正 |
| 型番 | 20後期 品番 55902-50180 ヒータコントロール(エアコン操作パネル) 品番 88650-50323 エアコンディショナアンプリファイヤASSY(エアコンECU) 品番 86120-50520 デッキ(ラジオレシーバASSY) 品名 インストルメントパネルレジスタASSYNo.2 マルチ車用 品番 55660-50060 17,900円 マルチレス車用 品番 55660-50050 17,900円 ※10THアニバ用除く(10THアニバは色で品番が異なる) |
| 製品仕様 | マルチレス車用 |
| 価格 | − |
| 動機 | マルチ車にマルチレス車のエアコンパネルを装着して動作するか検証してみました。 |
| 施工時期 | 2005年秋頃 |
| 取り付け | 自分で装着 |
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。
| マルチレスエアコン＆デッキ ＶＳ マルチディスプレイ | |||

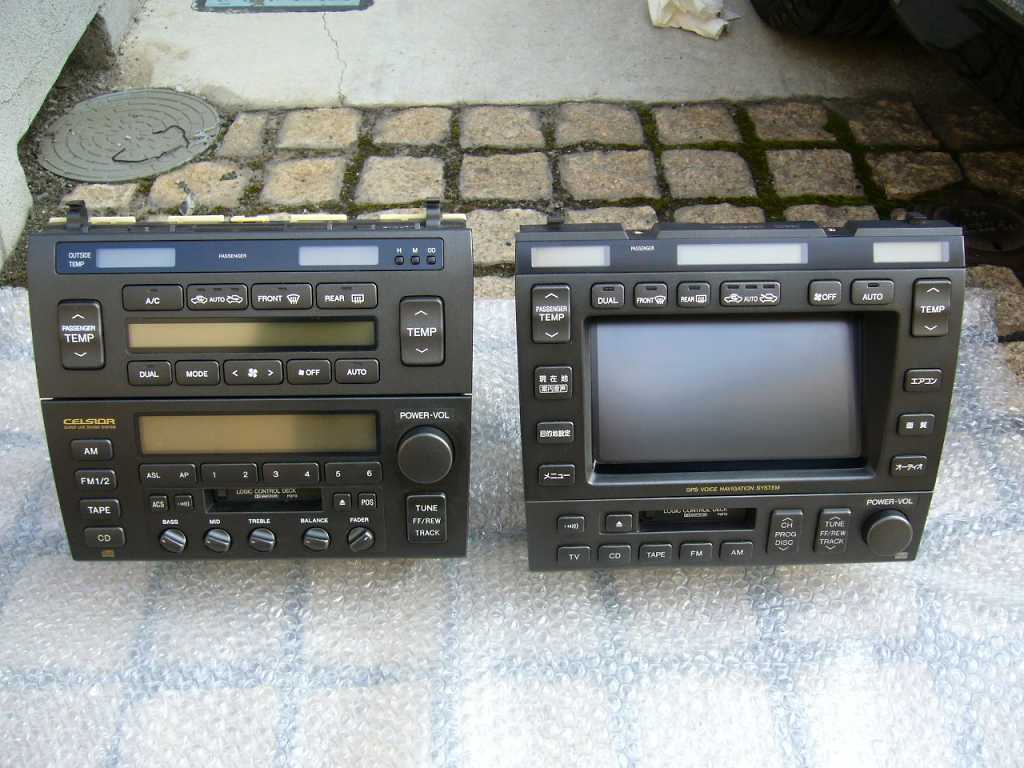

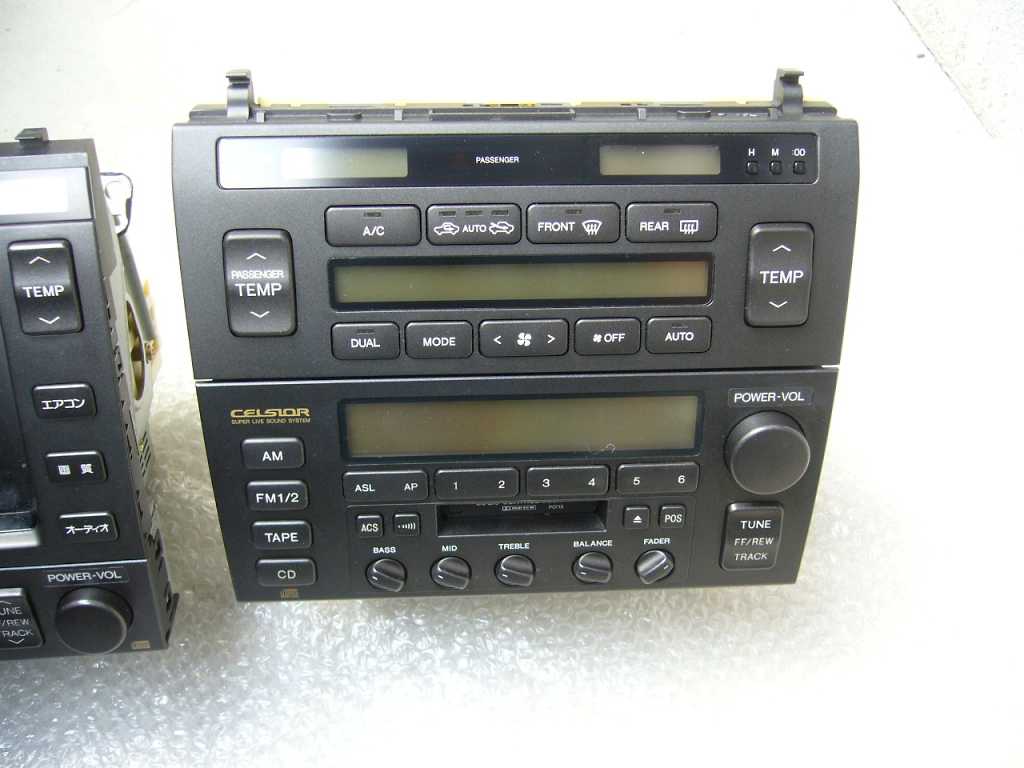

 左がマルチレスエアコン＆デッキ、右がマルチディスプレイです。 |
 マルチレスエアコン＆デッキです。上部がエアコンパネル(ヒータコントロール)、下がデッキ(ラジオレシーバASSY)です。 |

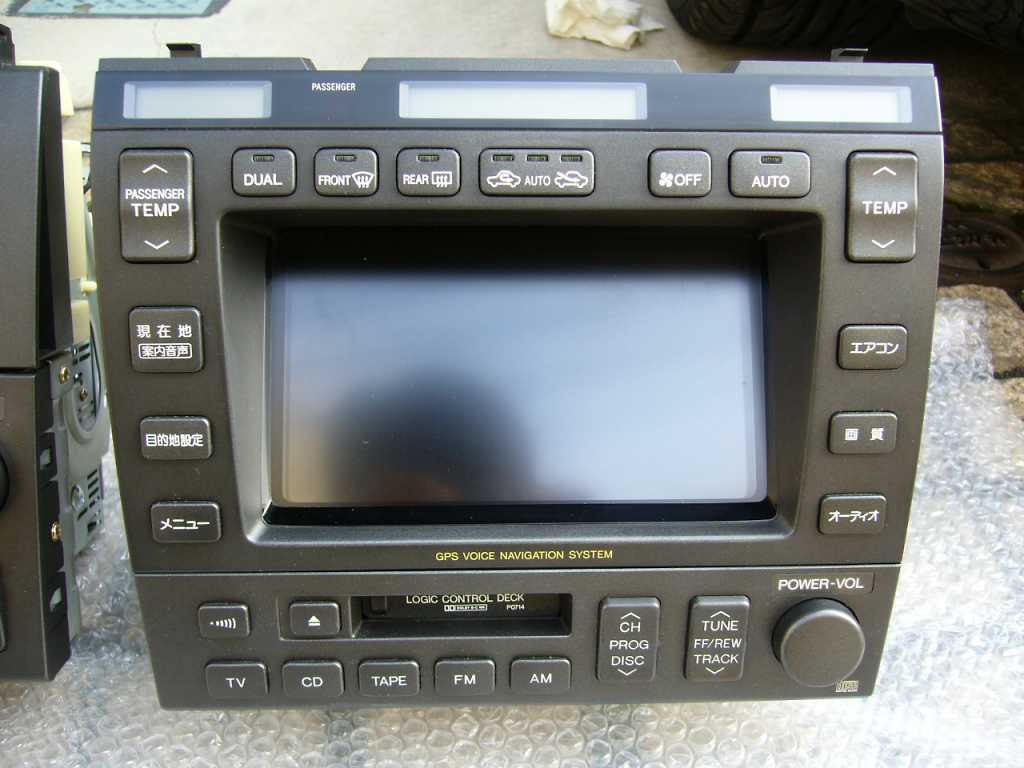

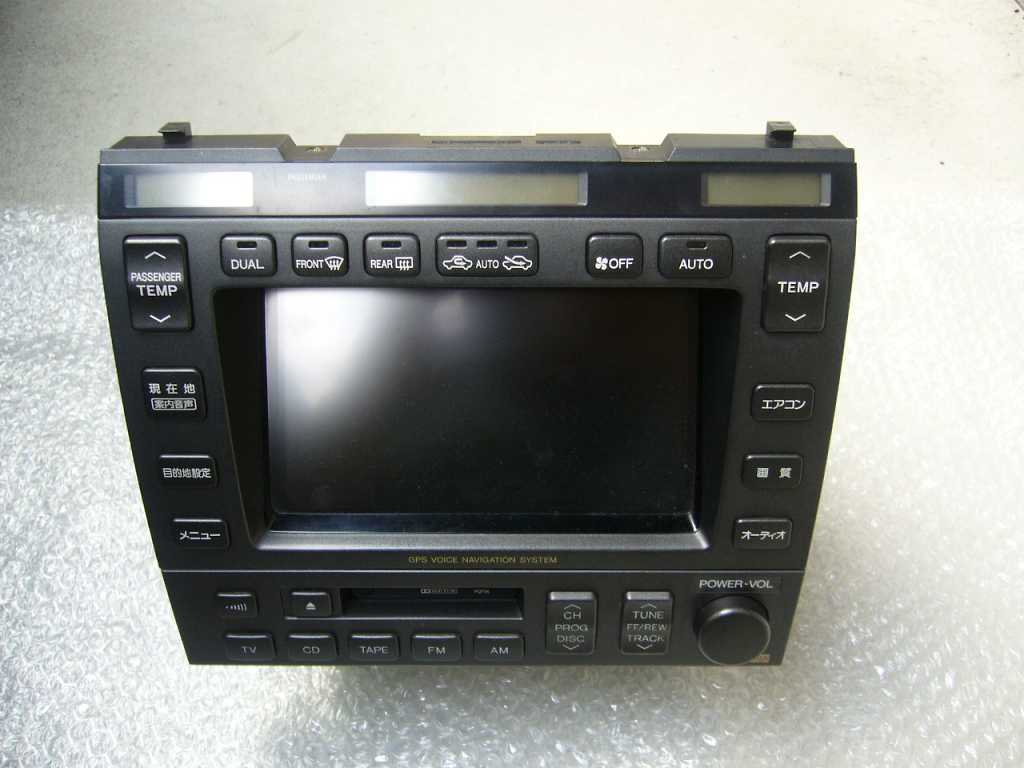

 マルチディスプレイです。 |
 左がマルチレスエアコン＆デッキ、右がマルチディスプレイです。 |
 マルチレスエアコン＆デッキです。 |
 マルチディスプレイです。 |

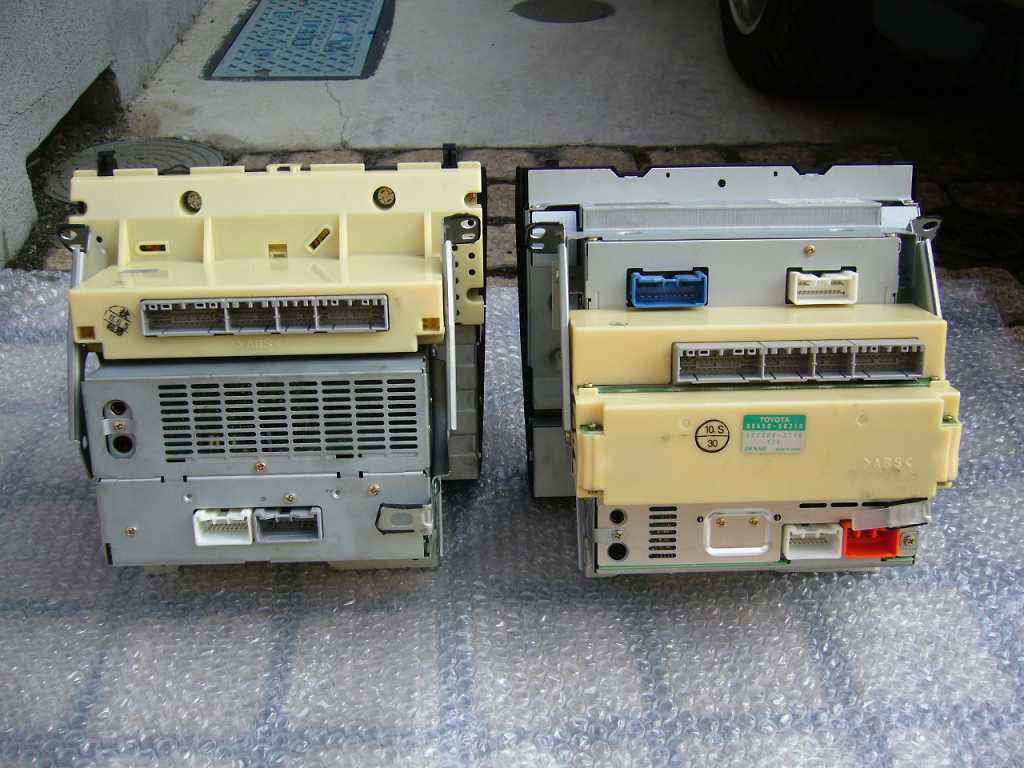

 左がマルチレスエアコン＆デッキ、右がマルチディスプレイです。 |

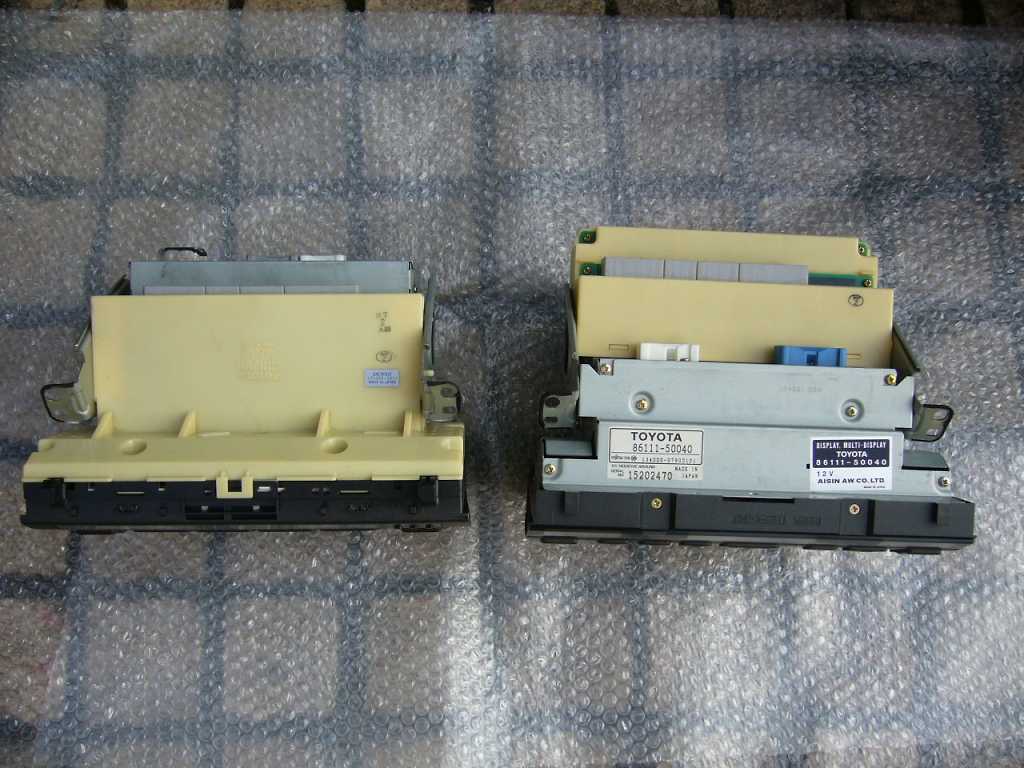

 左がマルチレスエアコン＆デッキ、右がマルチディスプレイです。 |

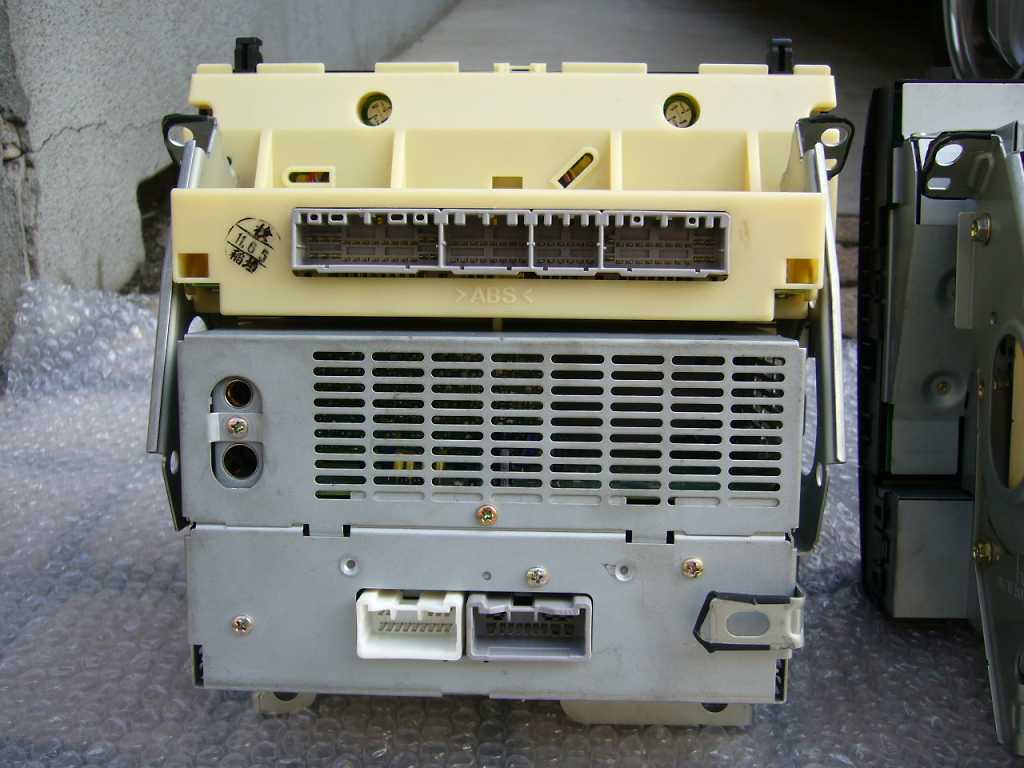

 マルチレスエアコン＆デッキです。 |

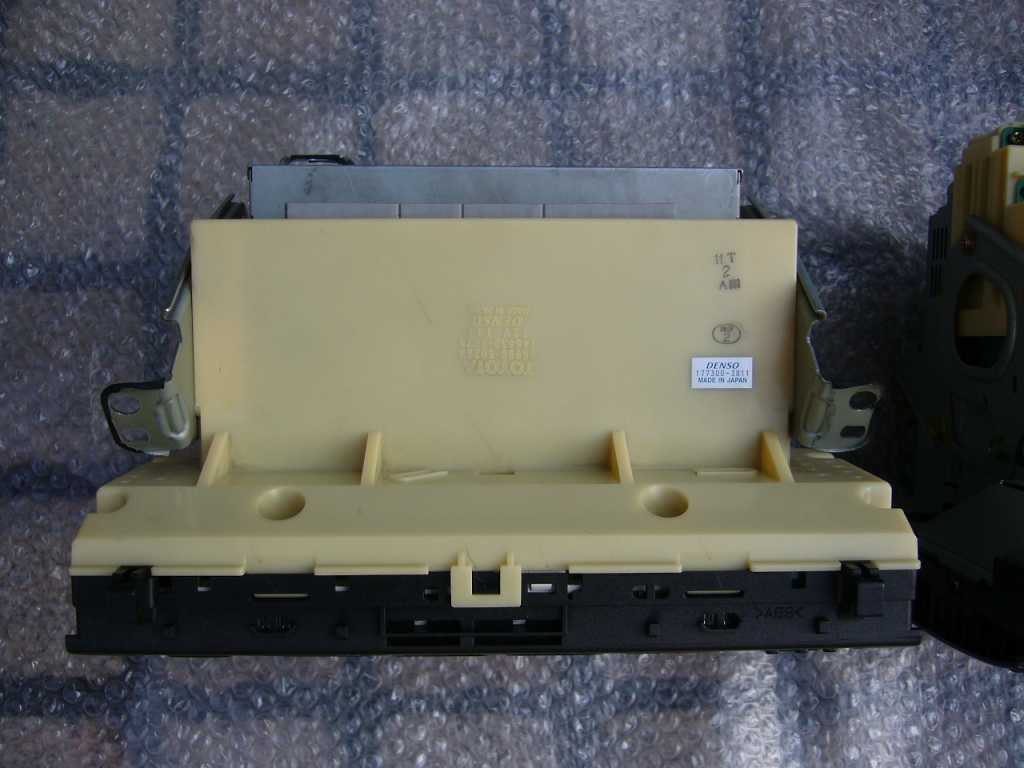

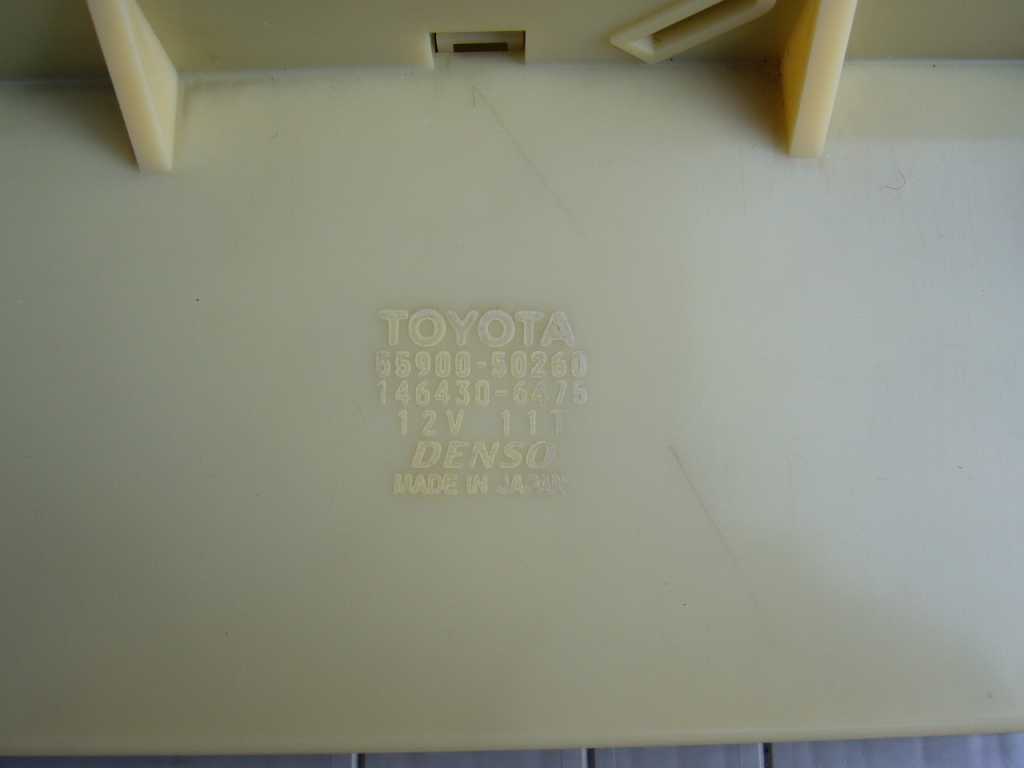

 マルチレスエアコン＆デッキのエアコンディショナアンプリファイヤASSYです。 |

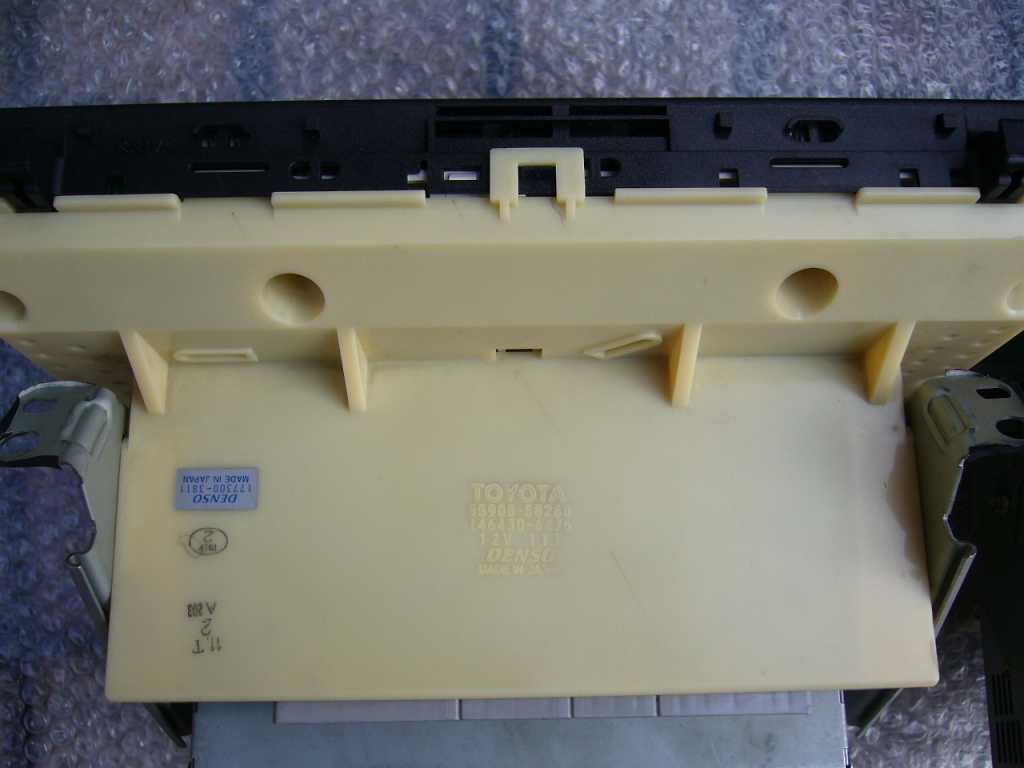

 マルチレスエアコン＆デッキのエアコンディショナアンプリファイヤASSYです。 |
 マルチレスエアコン＆デッキのエアコンディショナアンプリファイヤASSYです。 |

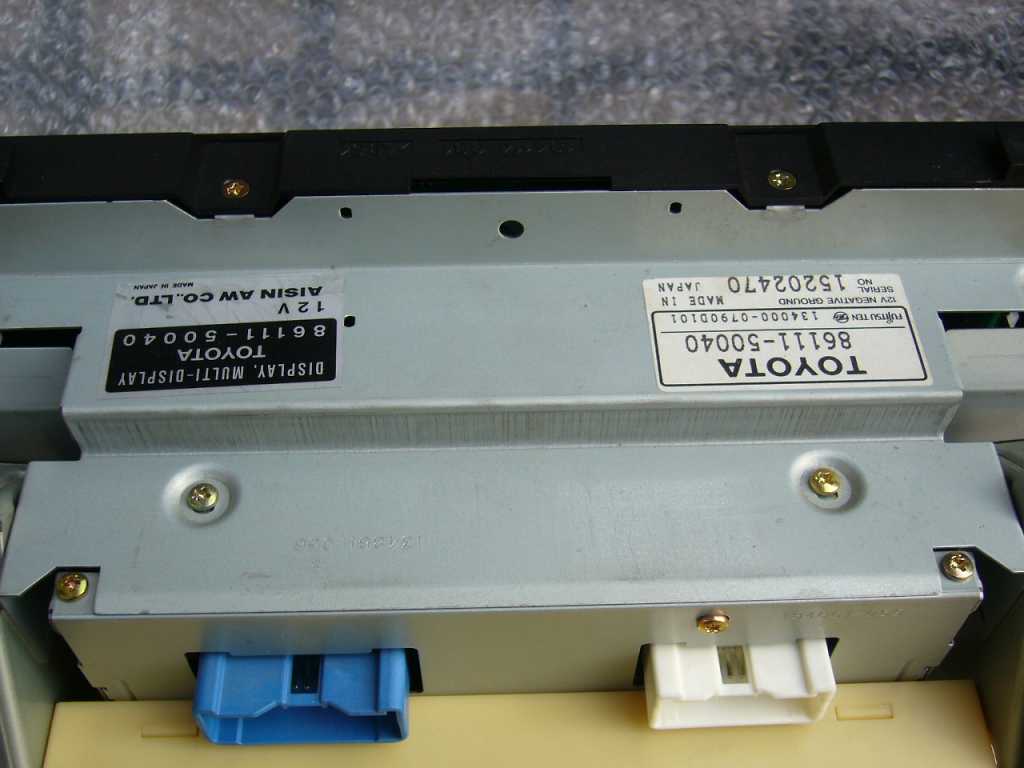

 マルチディスプレイです。 |
 マルチディスプレイです。 |

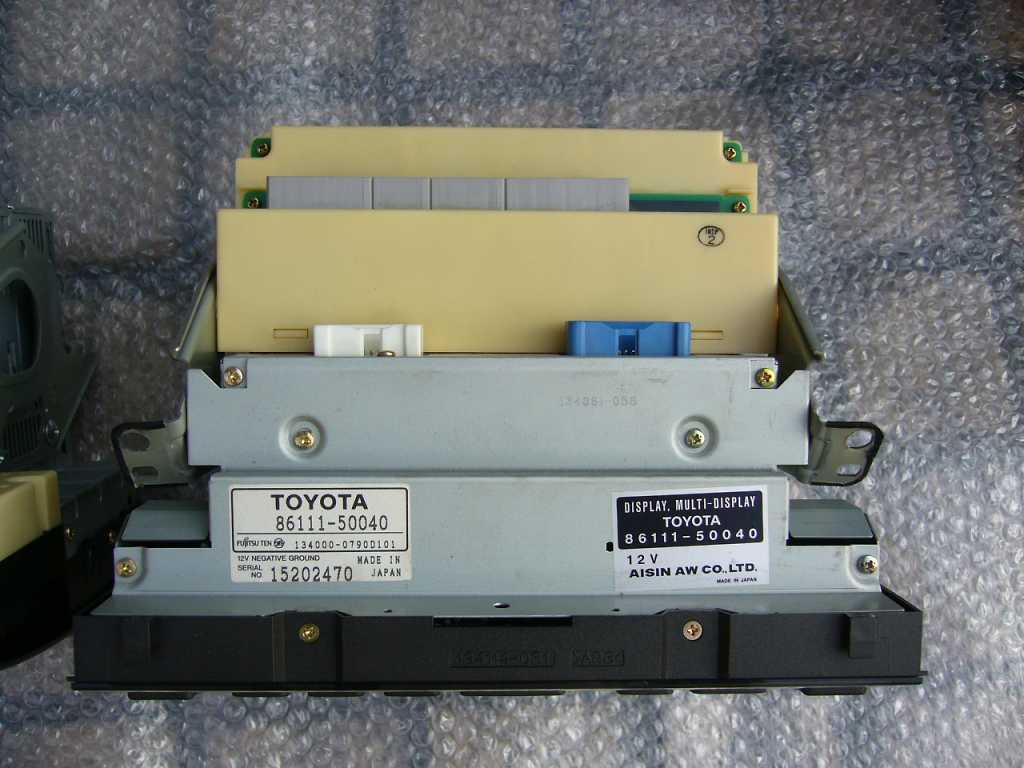

 マルチディスプレイのエアコンディショナアンプリファイヤASSYです。 |
 マルチレスエアコン＆デッキです。 |
 マルチレスエアコン＆デッキのデッキ(ラジオレシーバASSY)です。 |

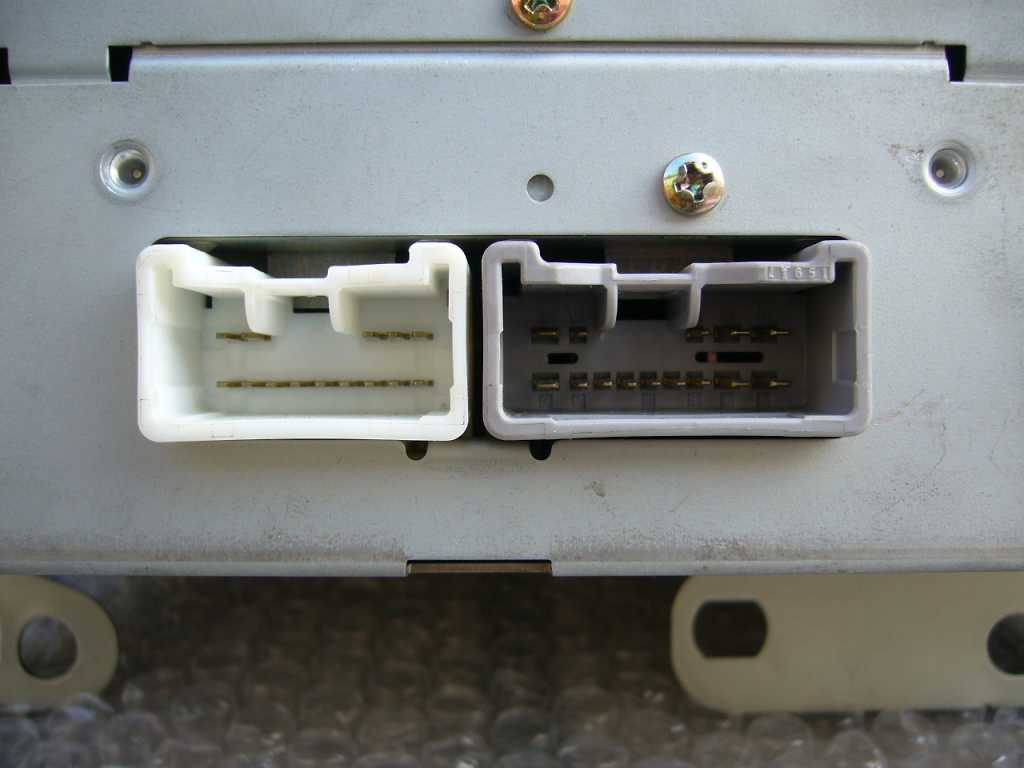

 マルチレスエアコン＆デッキのデッキ(ラジオレシーバASSY)のコネクタです。 |
 マルチディスプレイです。 |

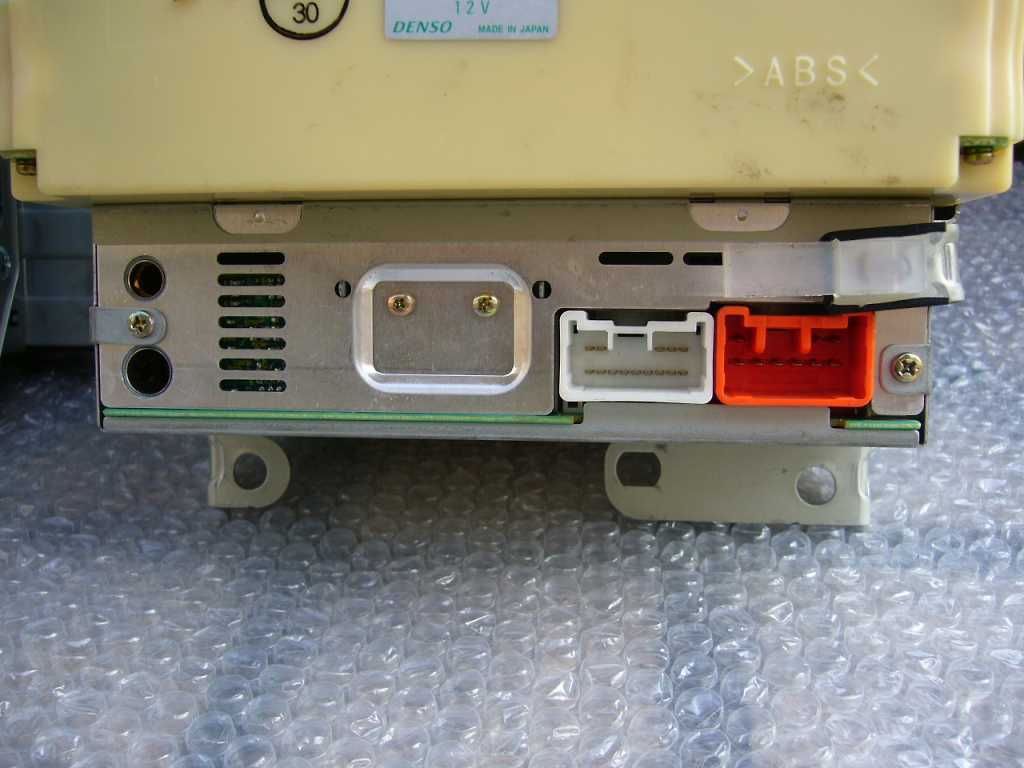

 マルチディスプレイのデッキ(ラジオレシーバASSY)のコネクタです。 |
 マルチディスプレイのデッキ(ラジオレシーバASSY)のコネクタです。 |

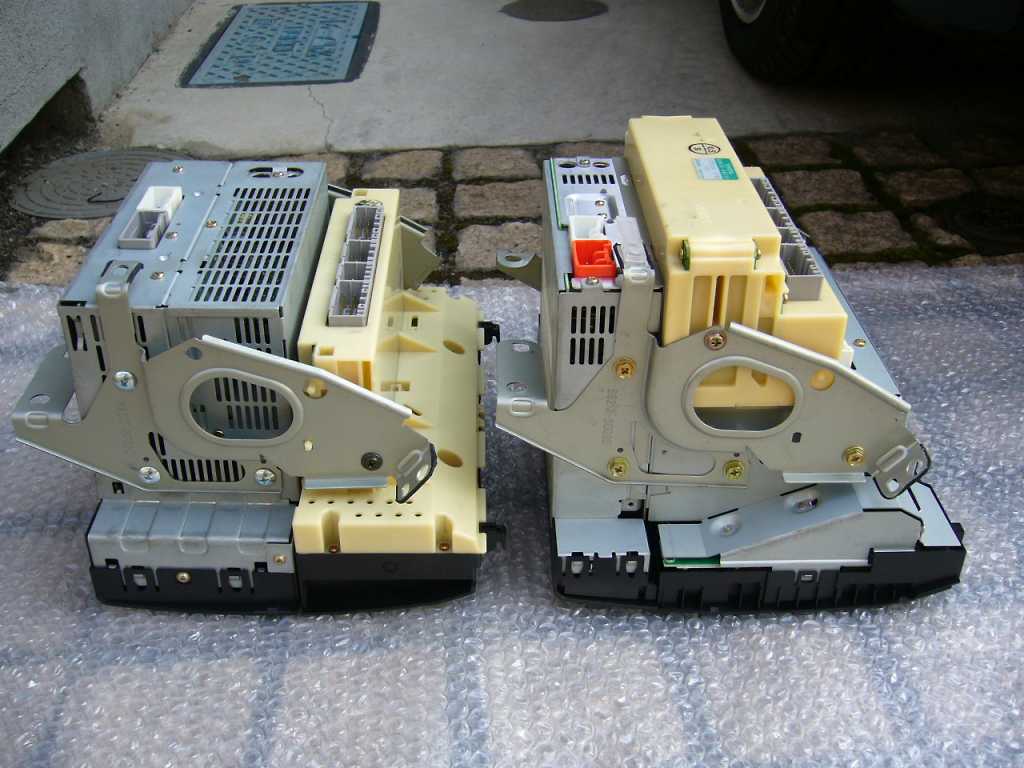

 左がマルチレスエアコン＆デッキ、右がマルチディスプレイです。 |
 左がマルチレスエアコン＆デッキ、右がマルチディスプレイです。 |
 マルチレスエアコン＆デッキです。 |

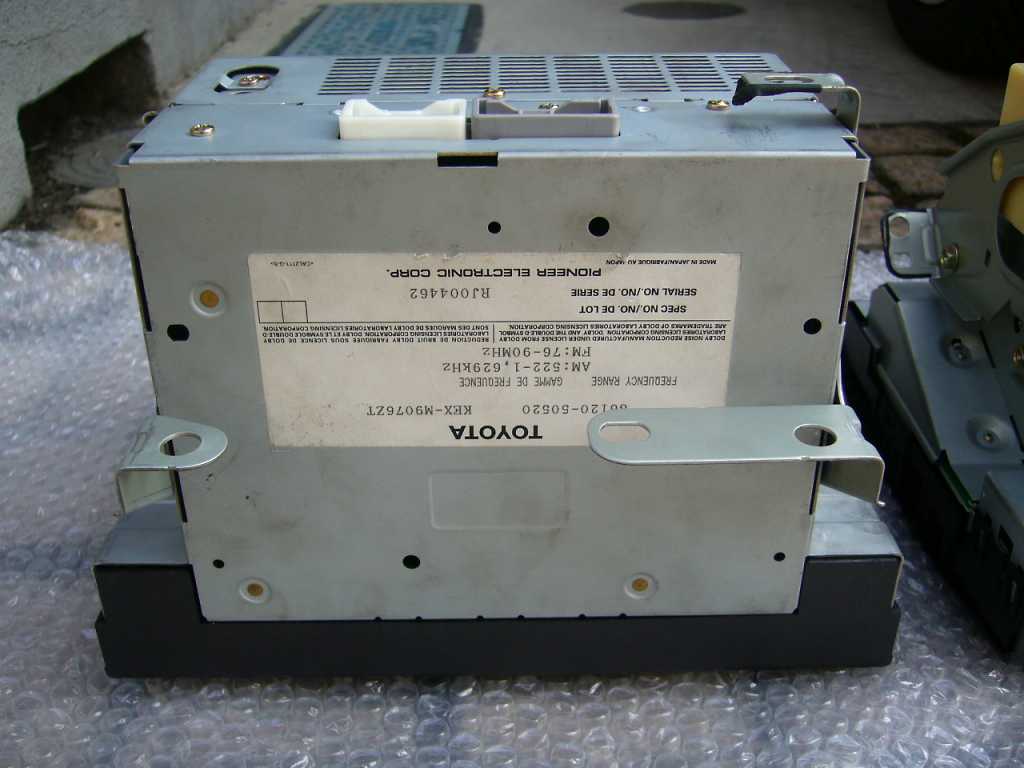

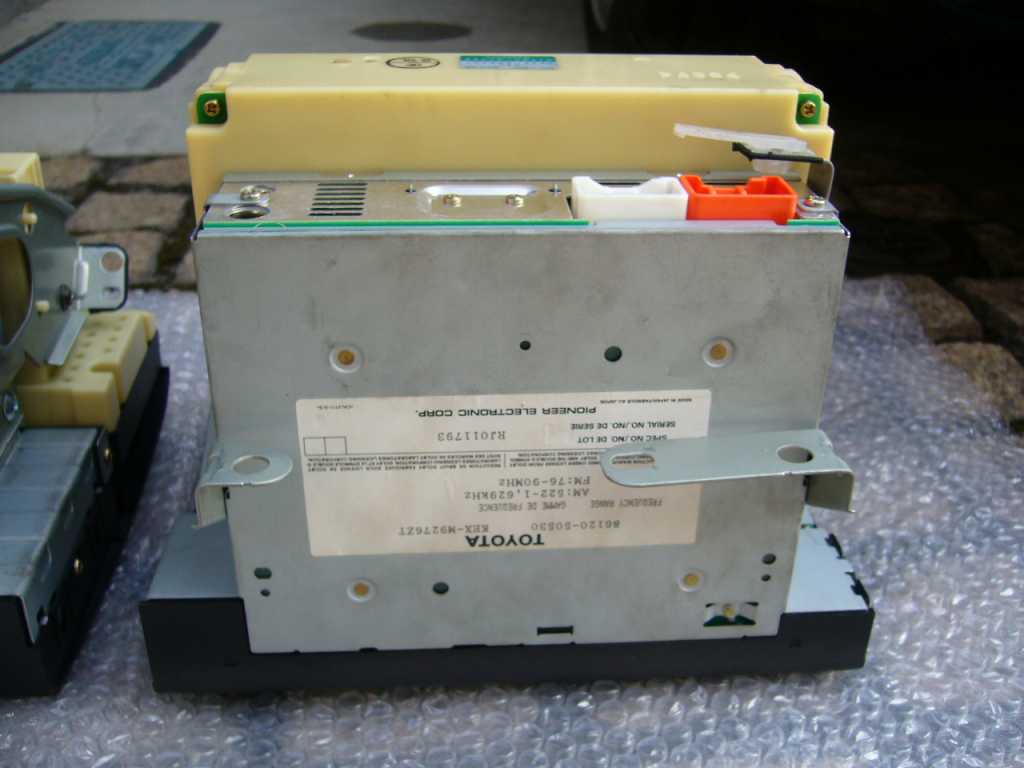

 マルチレスエアコン＆デッキのデッキ(ラジオレシーバASSY)ラベルです。 |
 マルチディスプレイです。 |
 マルチディスプレイのデッキ(ラジオレシーバASSY)ラベルです。 |
 左がマルチレスエアコン＆デッキ、右がマルチディスプレイです。 |
| マルチレスエアコンの動作検証 | |||
 |

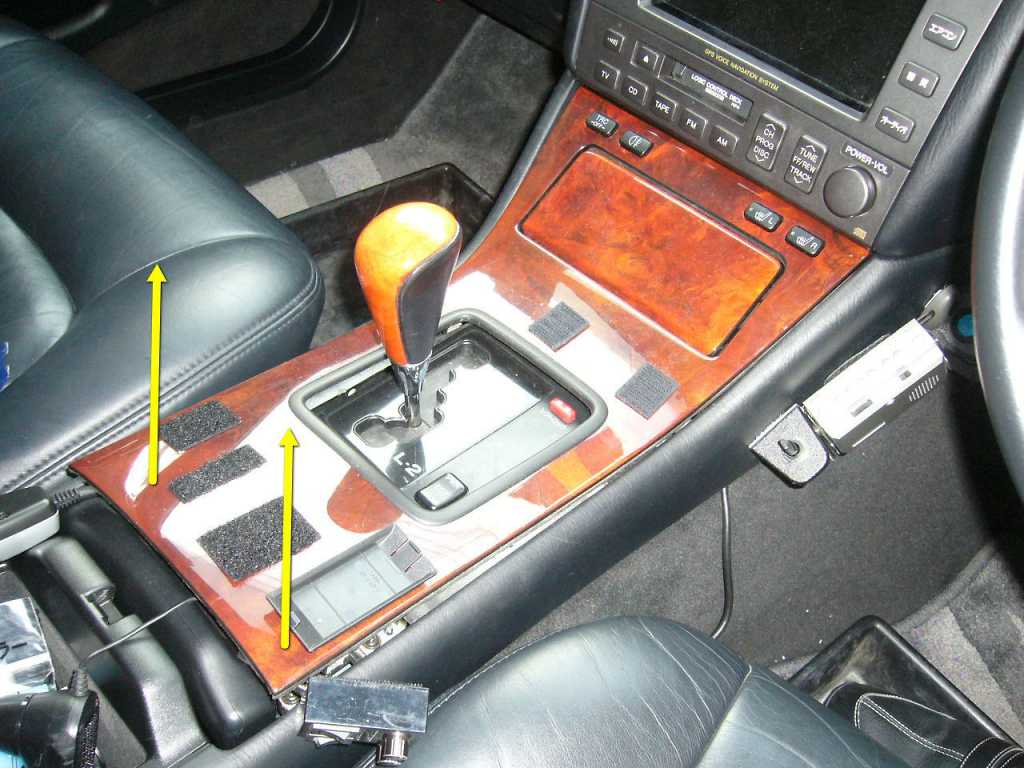

 コンソールアッパーパネルを外します。 |

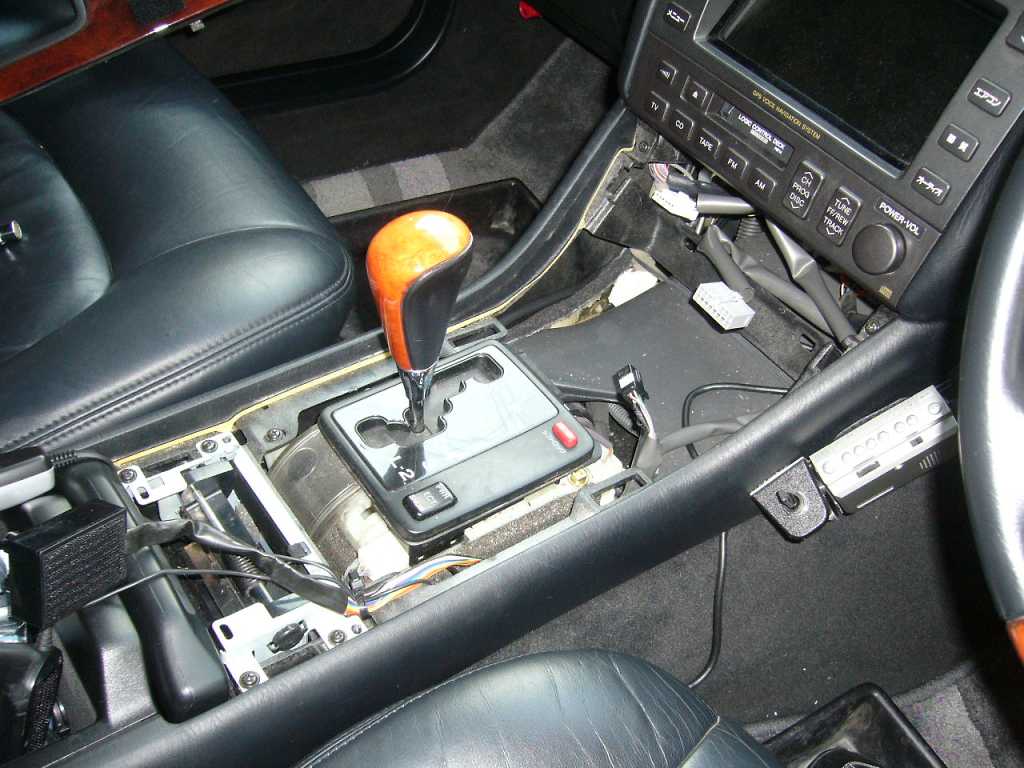

 コンソールアッパーパネルを外しました。 |

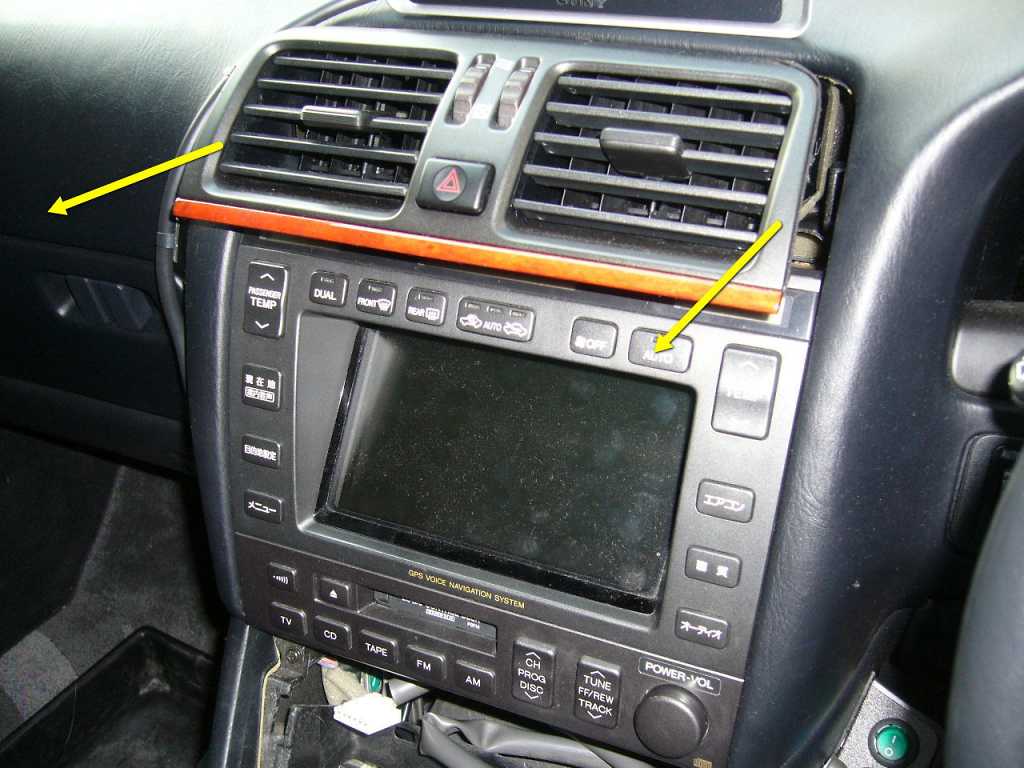

 インストルメントパネルNo.2レジスターを外します。 |

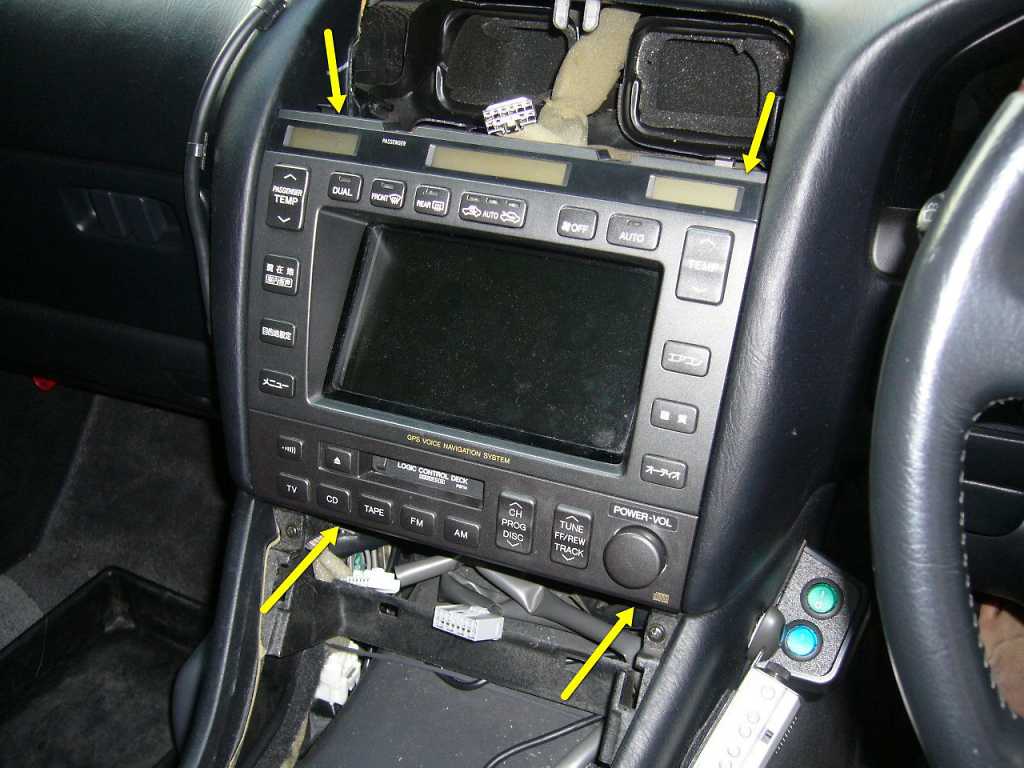

 マルチディスプレイを外します。 |

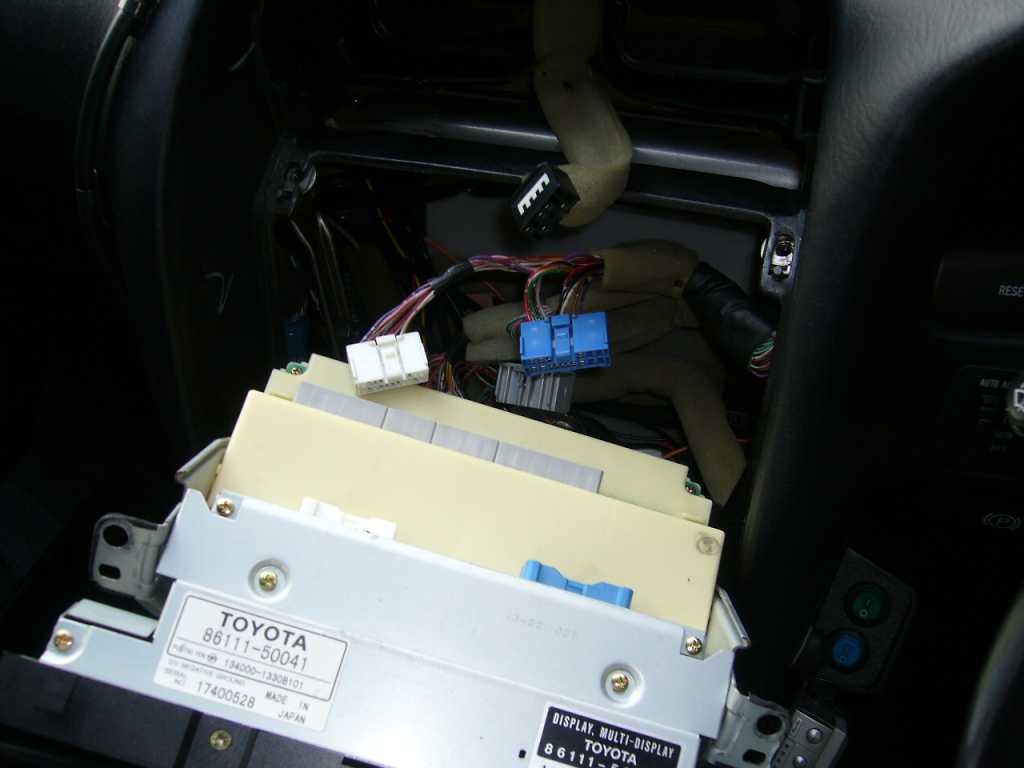

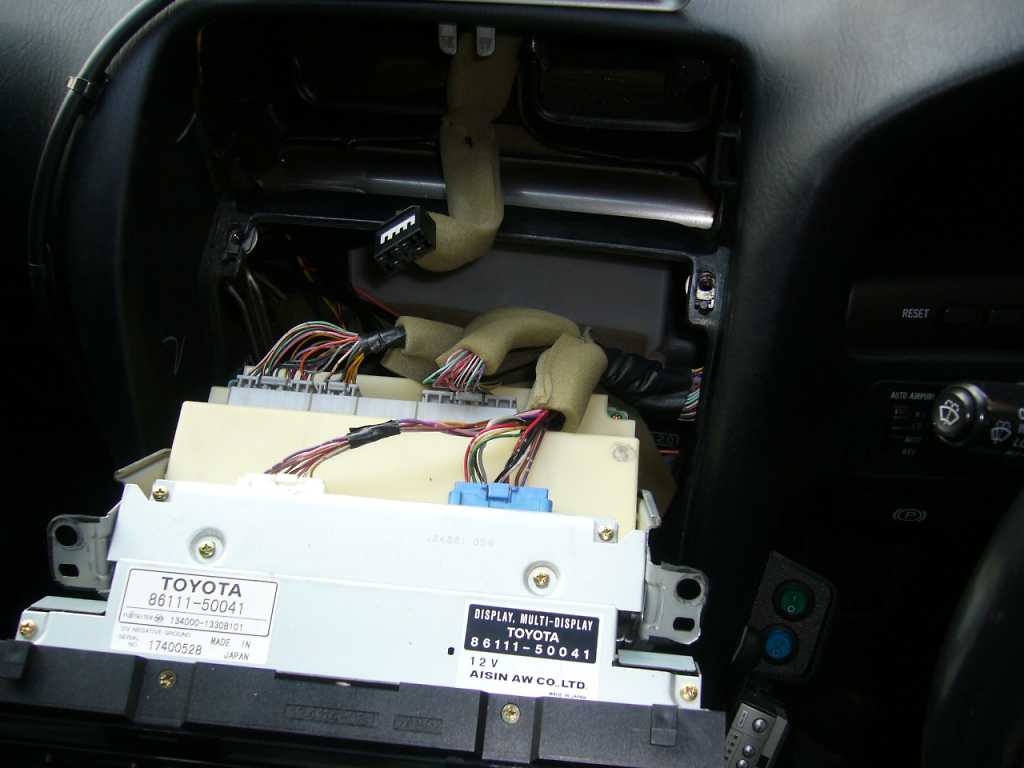

 マルチディスプレイ裏面のコネクタです。 |

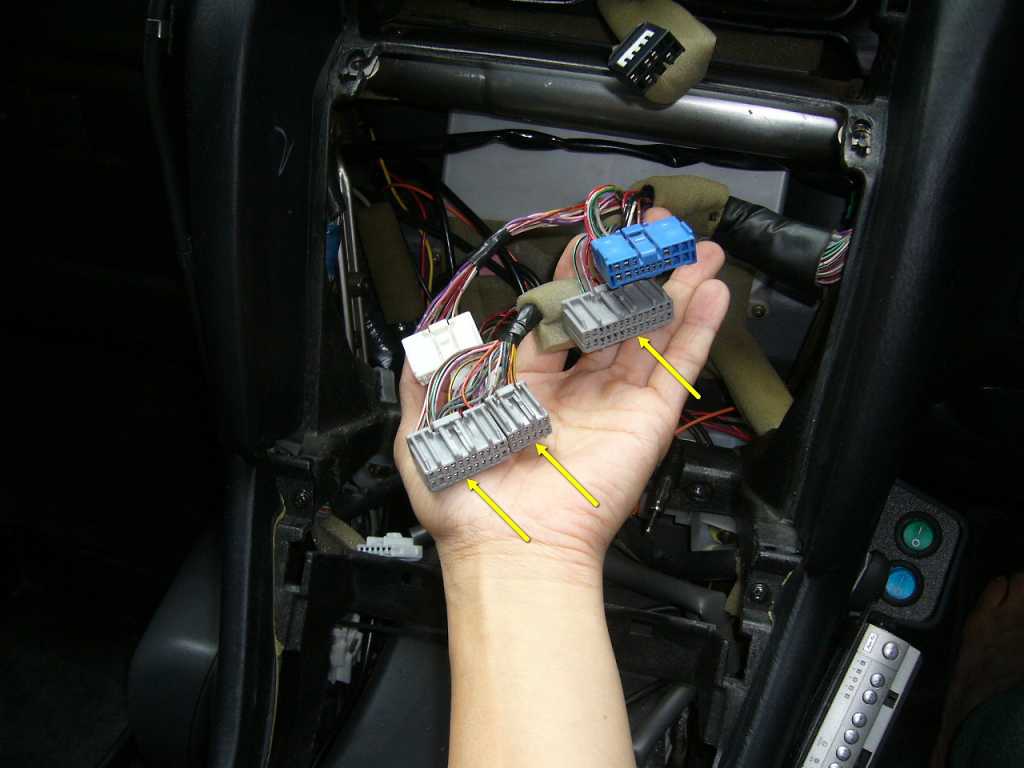

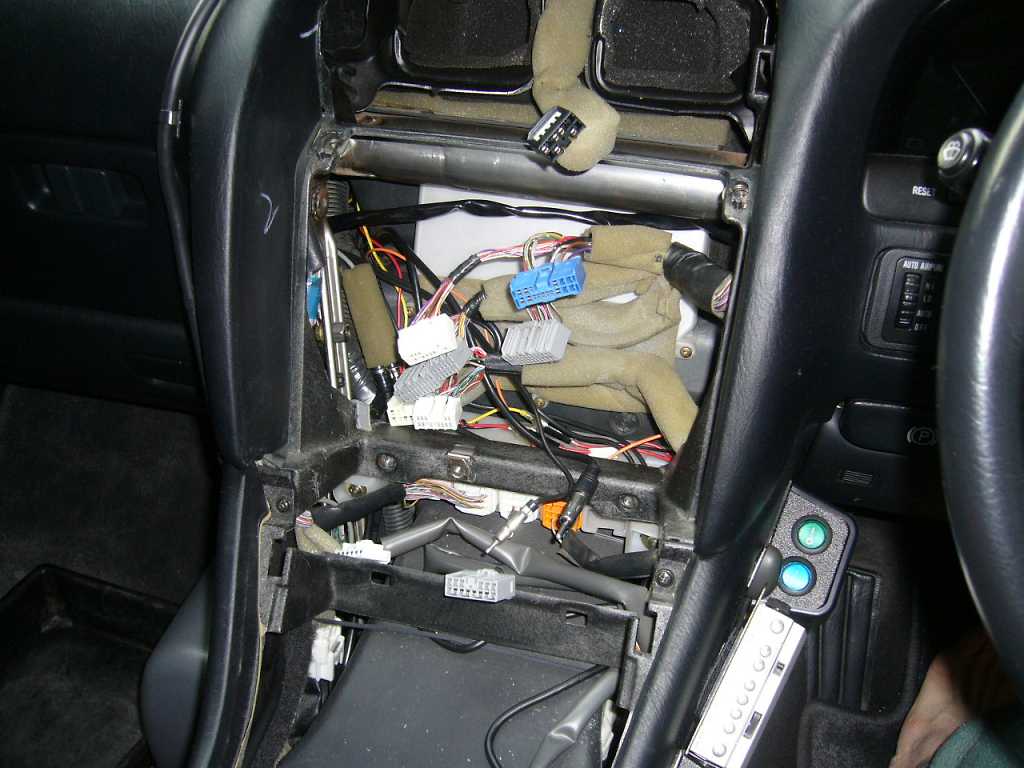

 マルチディスプレイ裏面のコネクタを外します。 |
 マルチディスプレイです。 |
 マルチレスエアコン＆デッキです。 |
 |
 矢印がエアコンコンピュータ裏面コネクタです。 |
 マルチレスエアコン＆デッキを取り付けます。(デッキは無くてもOKです) |

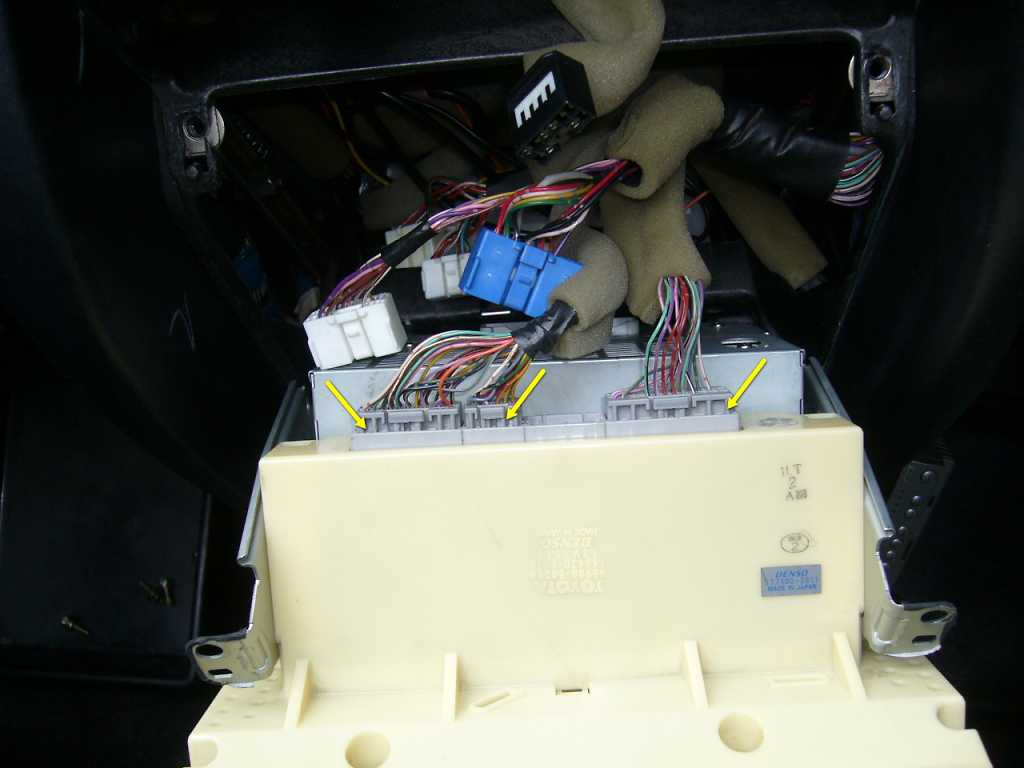

 エアコンコンピュータ裏面コネクタを装着します。(デッキは接続不可能です。) |

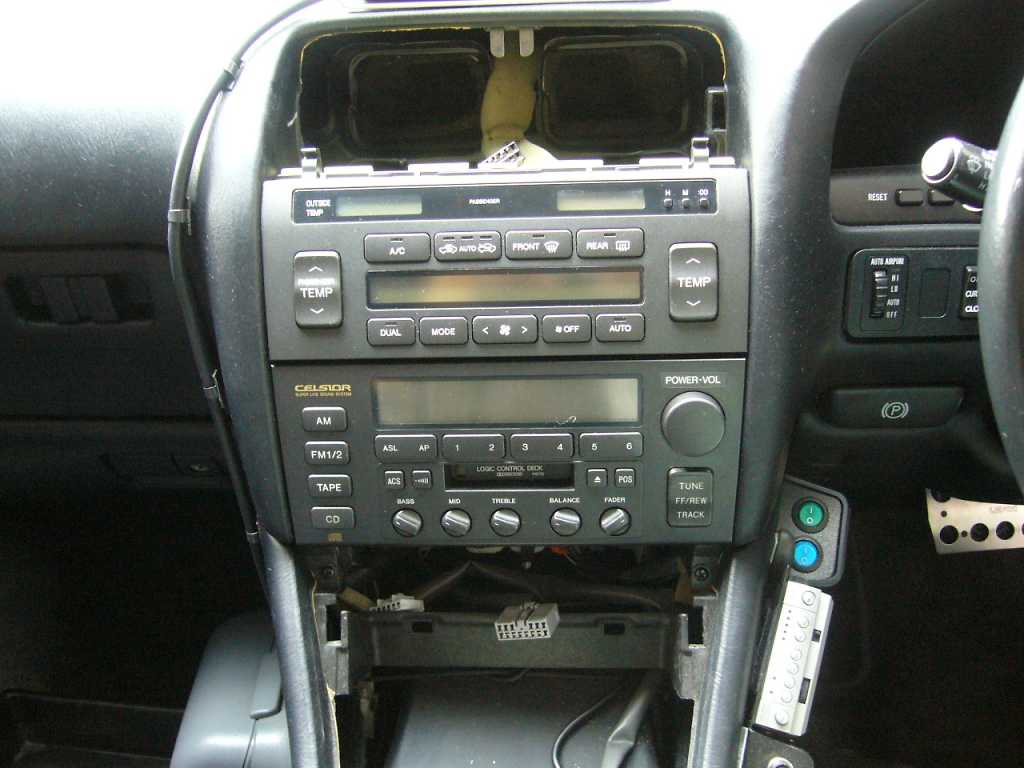

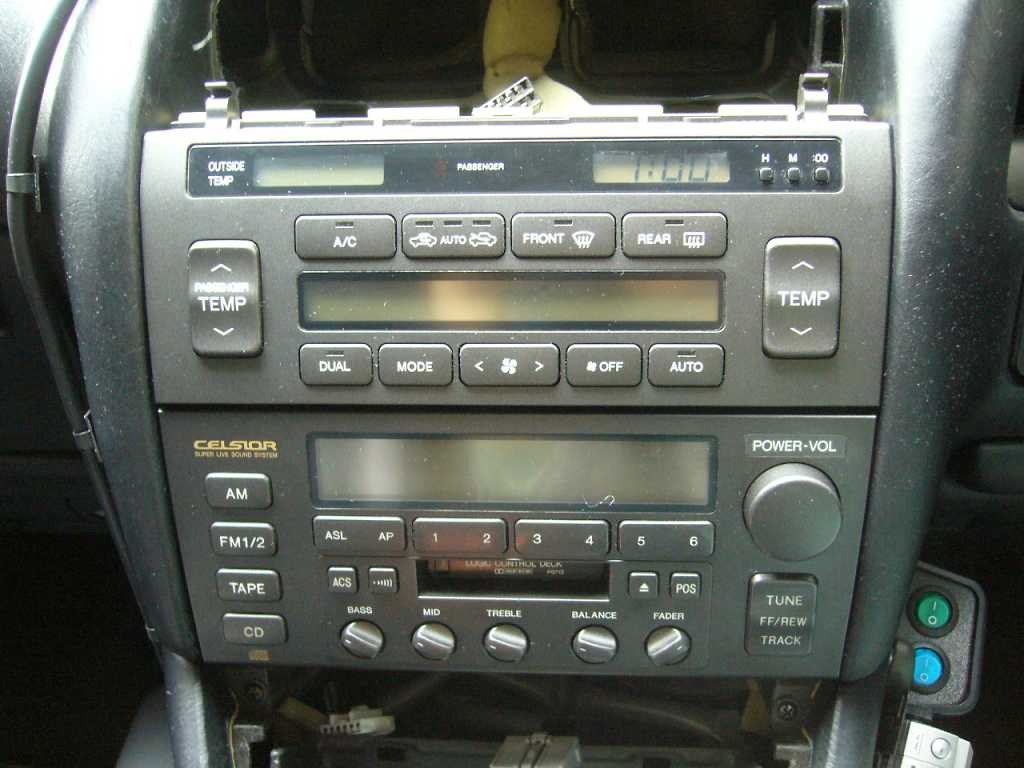

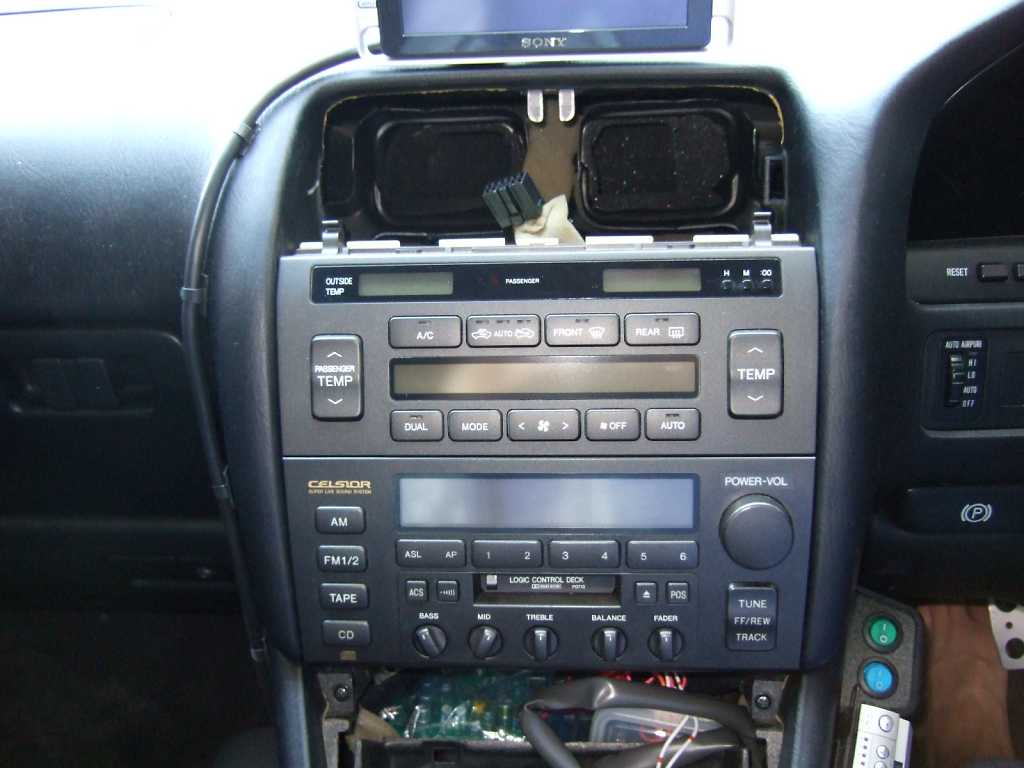

 マルチレスエアコン＆デッキを仮止めします。 |
 いよいよエンジンを始動してみます。 |

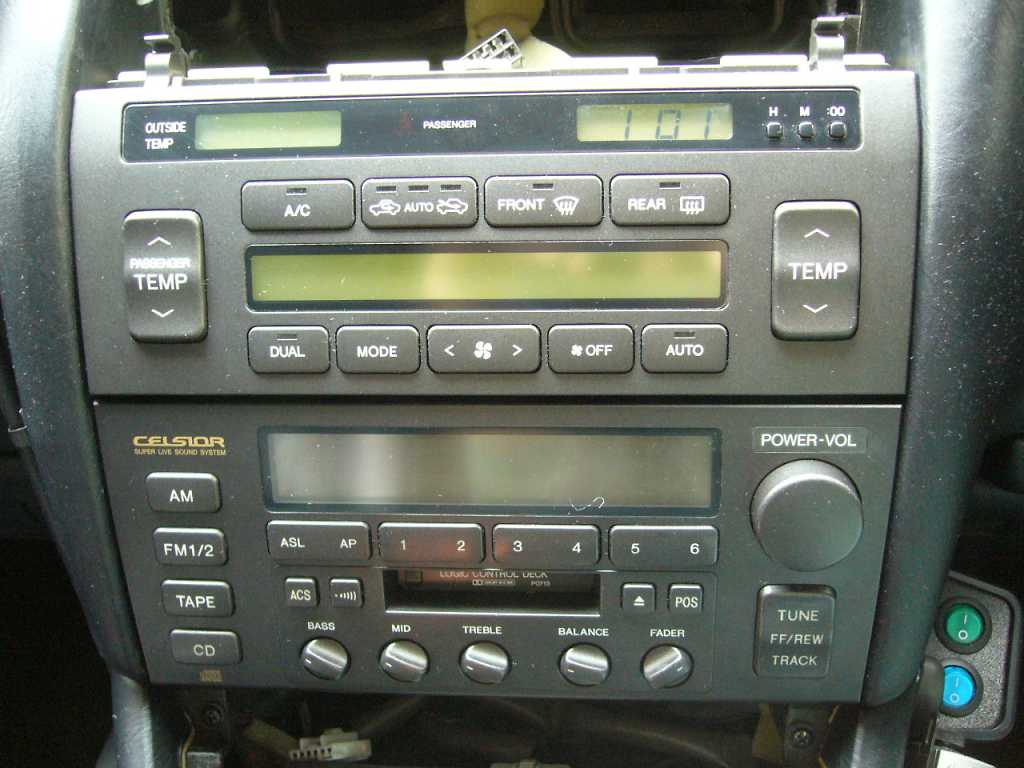

 エンジンを始動(ACC ON以上)しました。バックライトが点灯しました。 |

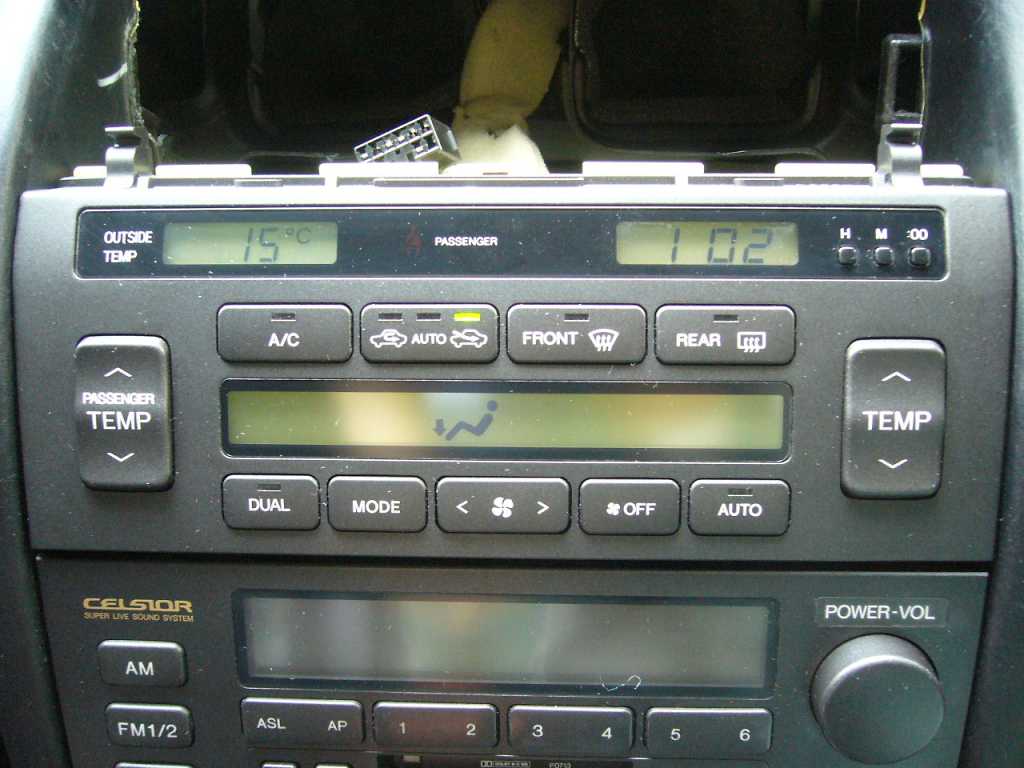

 外気温表示(OUTSIDE TEMP)も正常です。 |

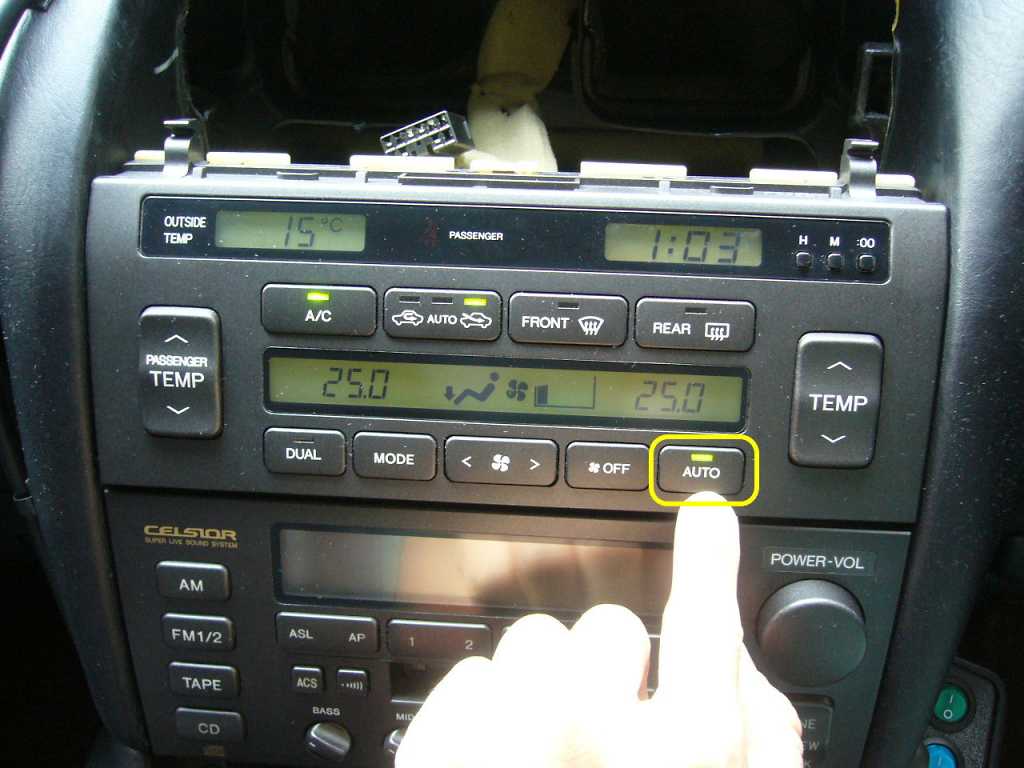

 AUTOボタン押下でAUTOエアコンが入りました。 |
 エアコン風量調節です。正常に風量が変化しました。 |

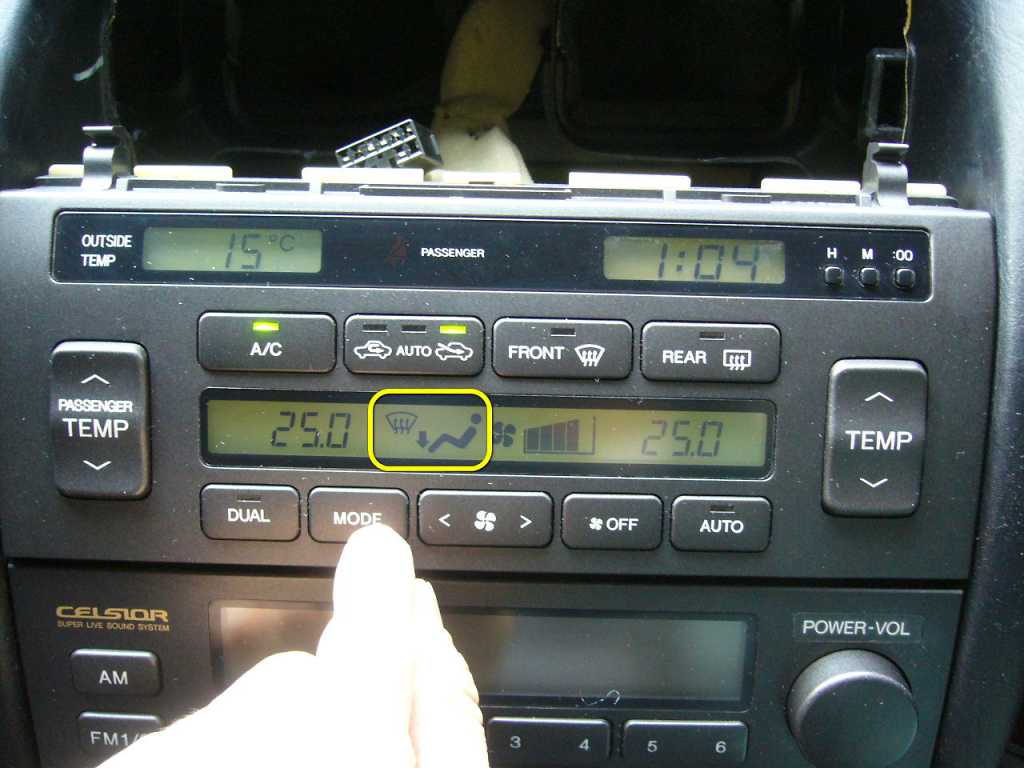

 吹き出し口切替SWです。正常に切り替わりました。 |

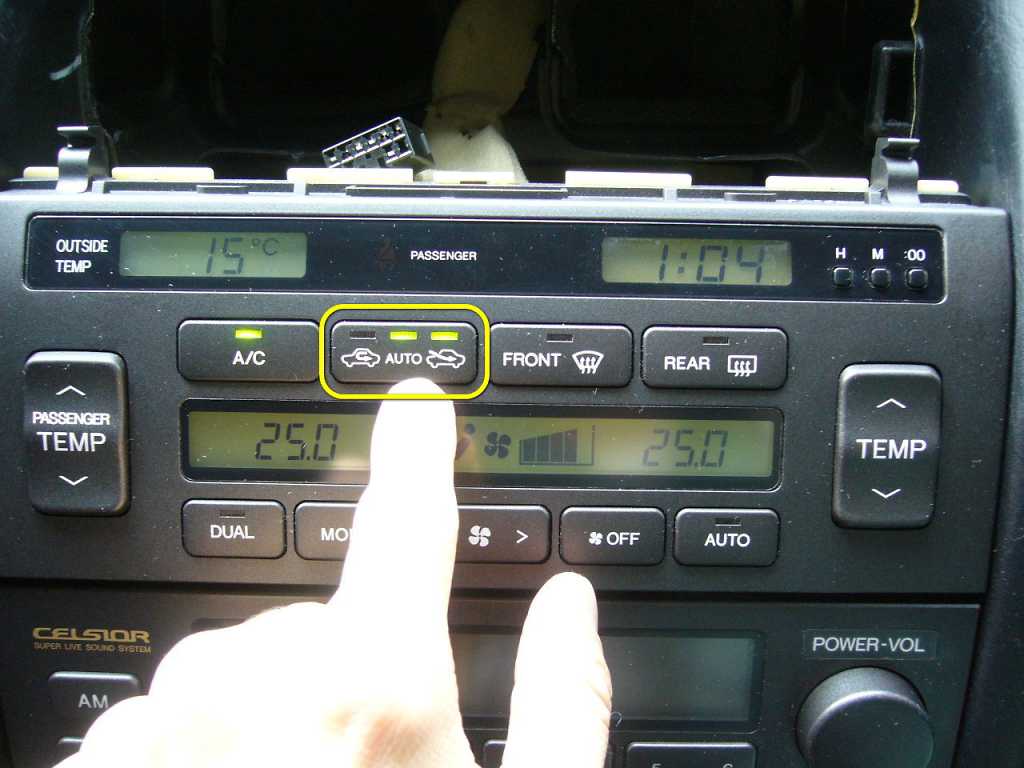

 内気外気切替SWです。正常に切り替わりました。 |

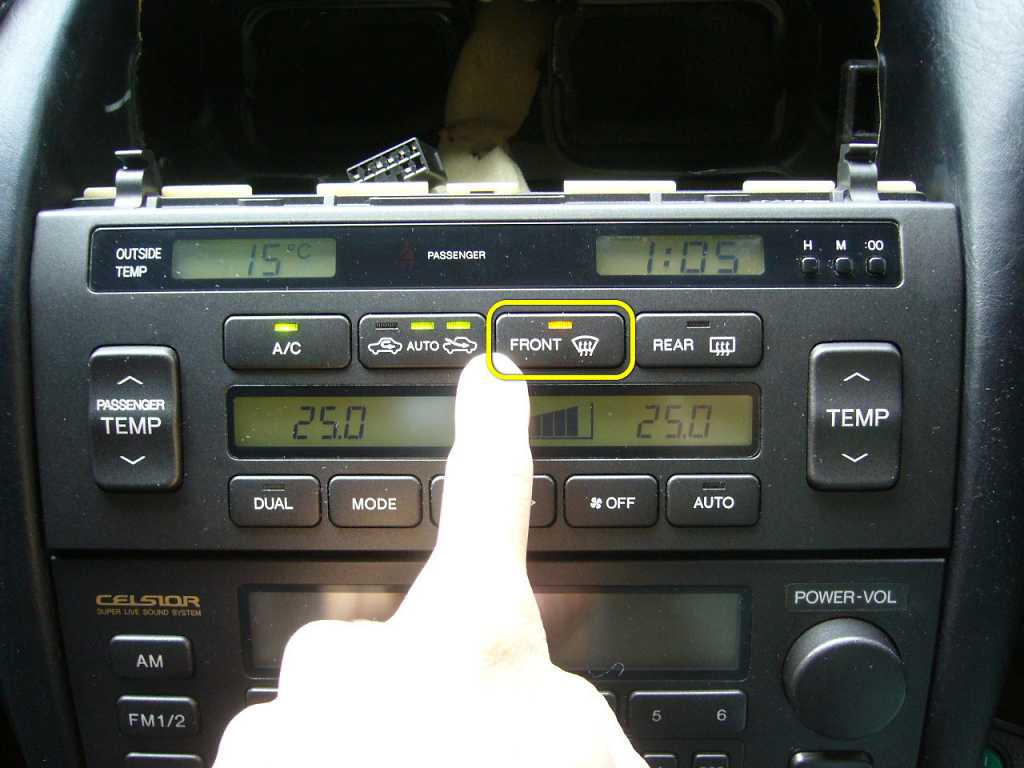

 フロントデフロスターSWです。正常動作します。 |

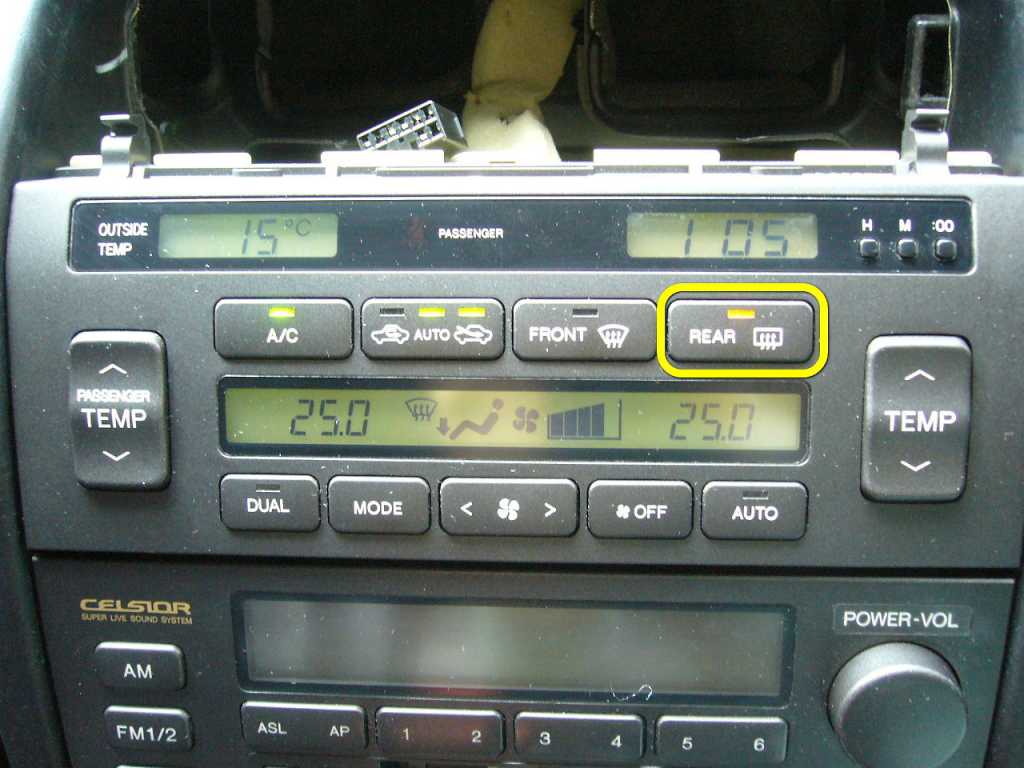

 リヤウインドウデフォッガーSWです。正常動作します。 |
 温度調節＆DUALエアコン確認です。正常に動作しました。 |
 マルチ車にマルチレスエアコンを取り付けて検証した結果、全機能正常動作しました。 |
 OFFボタン押下でエアコンOFFになりました。 |
 次に中央エアコン吹き出し口(インストルメントパネルNo.2レジスター)の検証です。 |
 マルチレスエアコンに、マルチ用の中央エアコン吹き出し口を装着するとこのように隙間が開きます。 |
 隙間の拡大写真です。 マルチレスエアコン用の吹き出し口はこんな感じ(お世話になっている直樹さんのお写真)。マルチレス車用レジスタASSYNo.2 品番 55660-50050 17,900円 |

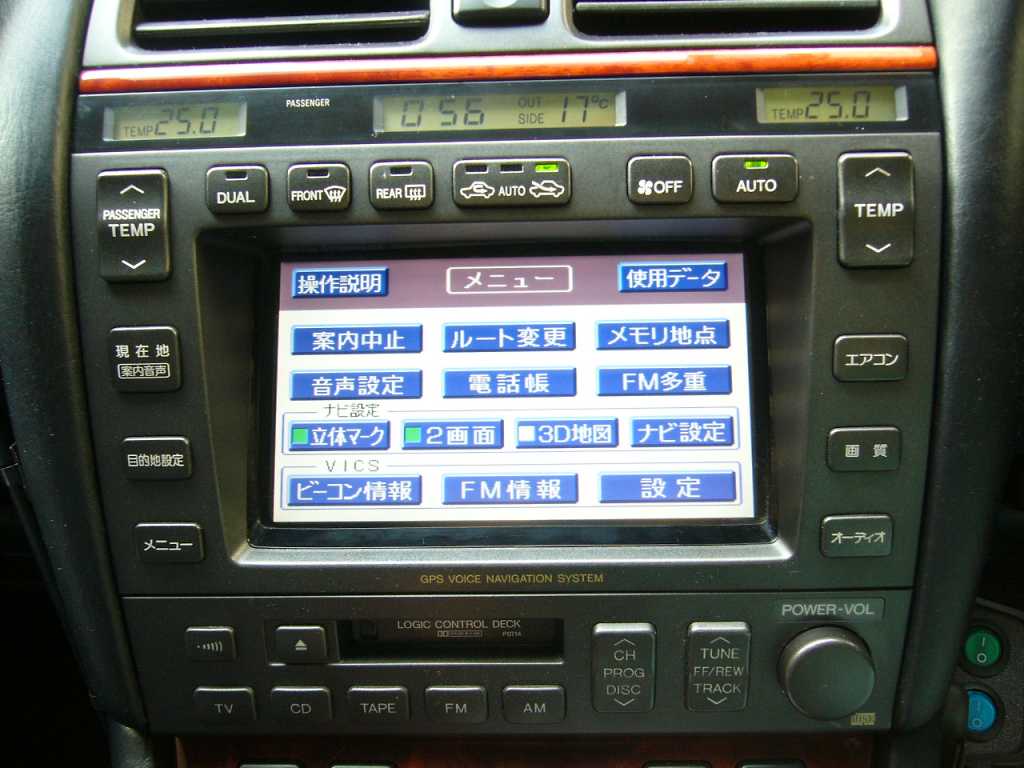

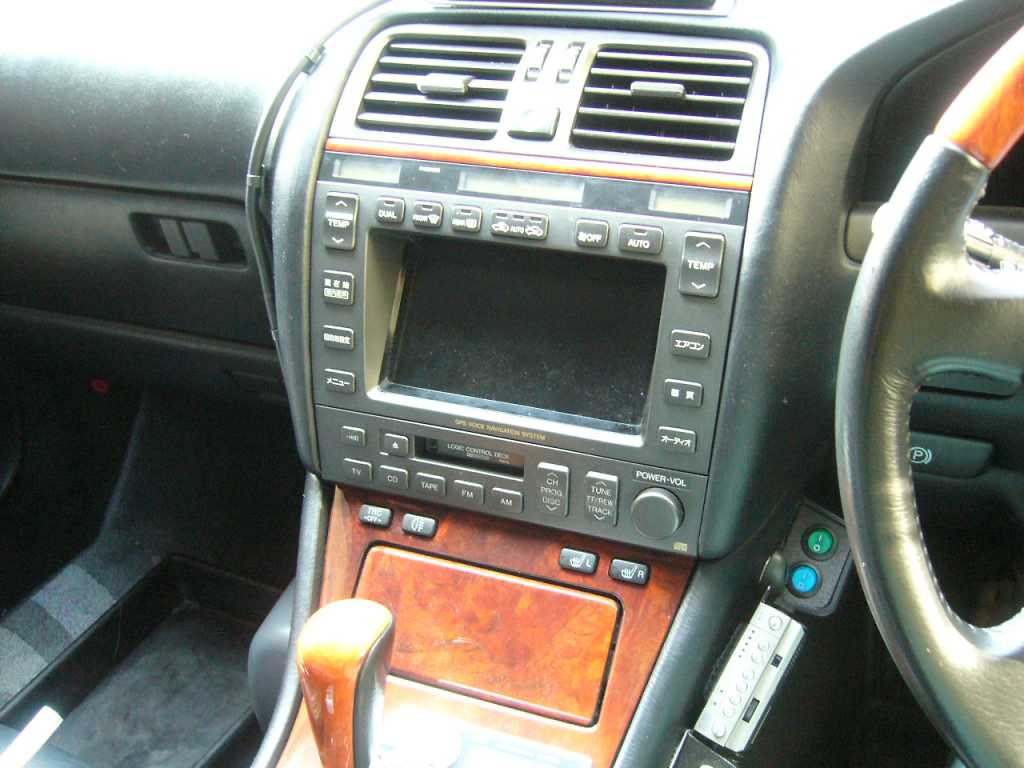

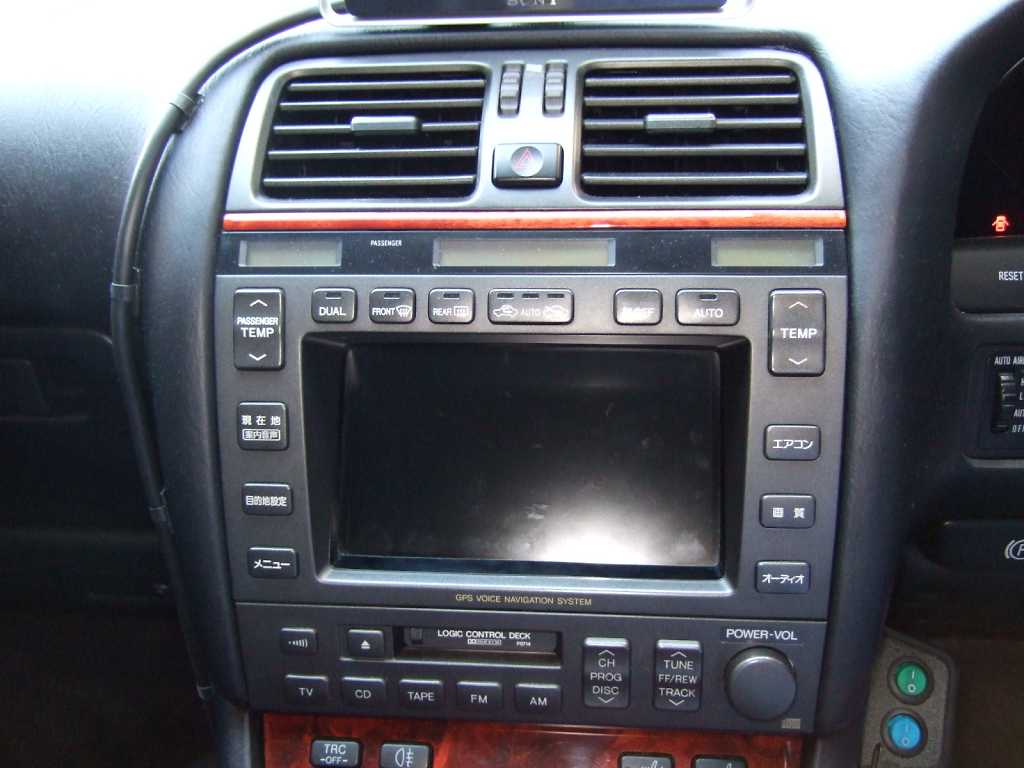

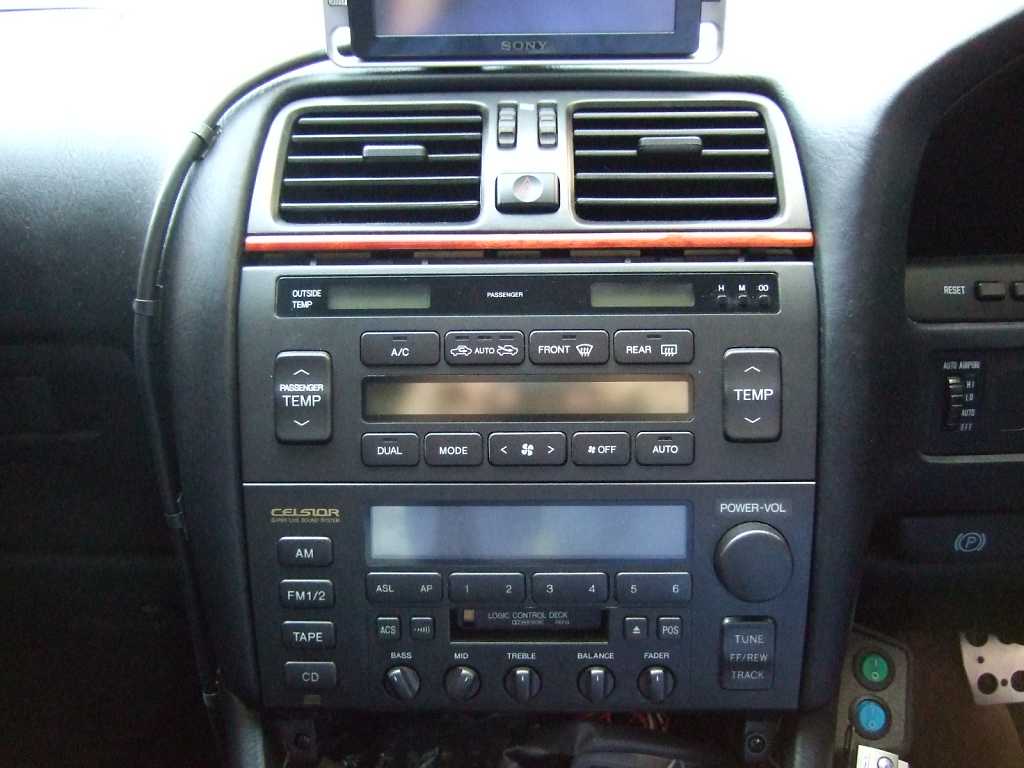

 マルチディスプレイに戻しました。 |
 |
 気が向いたらマルチレス化にするかもしれません。（￣ー￣； |
| 〜おまけ〜20前期センターエアコンレジスタ | |||

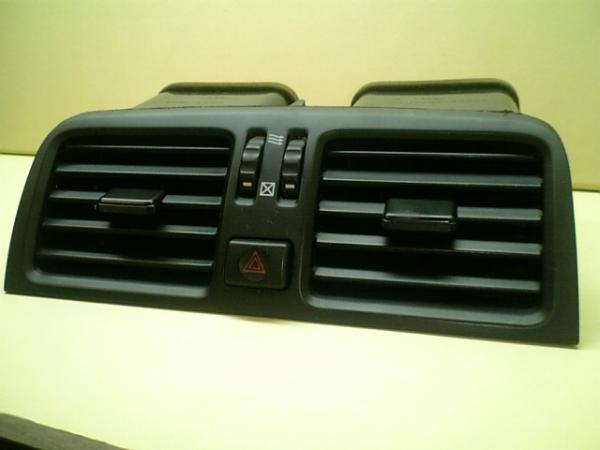

 20前期マルチ車のセンターエアコンレジスターです。 |

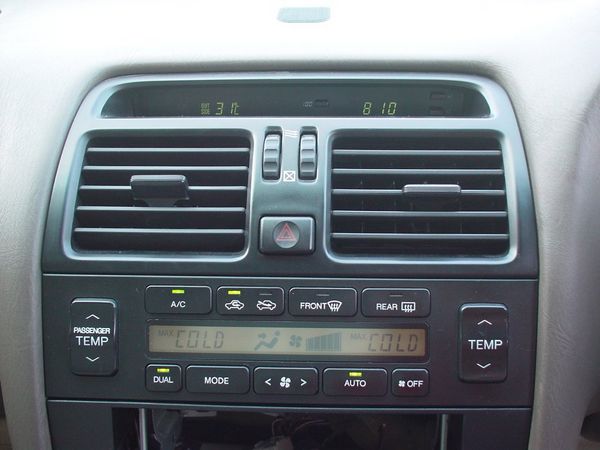

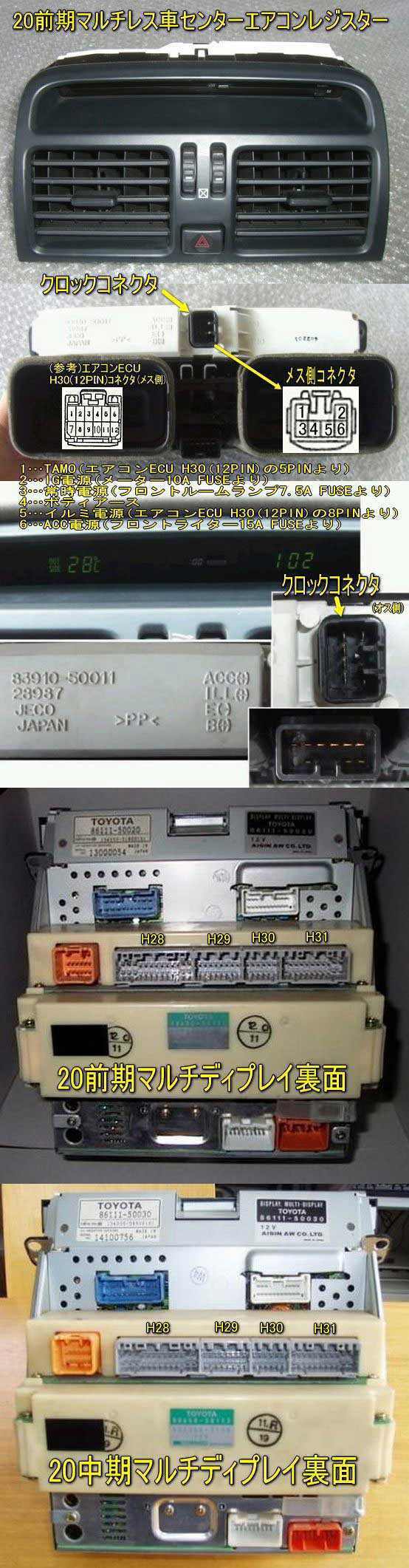

 20前期マルチレス車のセンターエアコンレジスターです。 |
このように、20前期の場合マルチとマルチレス車のセンターレジスターが異なっています。エアコンパネルがポン付け出来たとしても、レジスター上部の時計&外気温表示は配線加工が必要になると思います。クロック部の背面コネクタ部写真 | |
| 作業時間 | 20分 |
| 施工時期 | 2005年秋頃 |
| 満足度 | − |
| 装着した感想 | マルチ車にマルチレス車用のエアコン操作パネルを装着して動作検証してみました。 結論：エアコン操作パネルは、ポン付けで全機能正常動作しました。（￣ー￣）vそれだけだったりする、、、、 (確証は有りませんが、聞いた話だと、20前期もポン付けでOKみたいです、、) デッキ(ラジオレシーバASSY)は動作しません。そもそもコネクタ形状も違うし、アンプから異なりますので接続できません。 PS. ビートソニック社マルチレス車用サウンドアダプタの化粧パネル、ステーが部品購入できるようです。(最寄カー用品店経由での注文) ・パネル 8,400円 ・金具(ボルトナット付属) 63,00円 ※2007/2月現在 |
