取り付けと動作チェック | |||

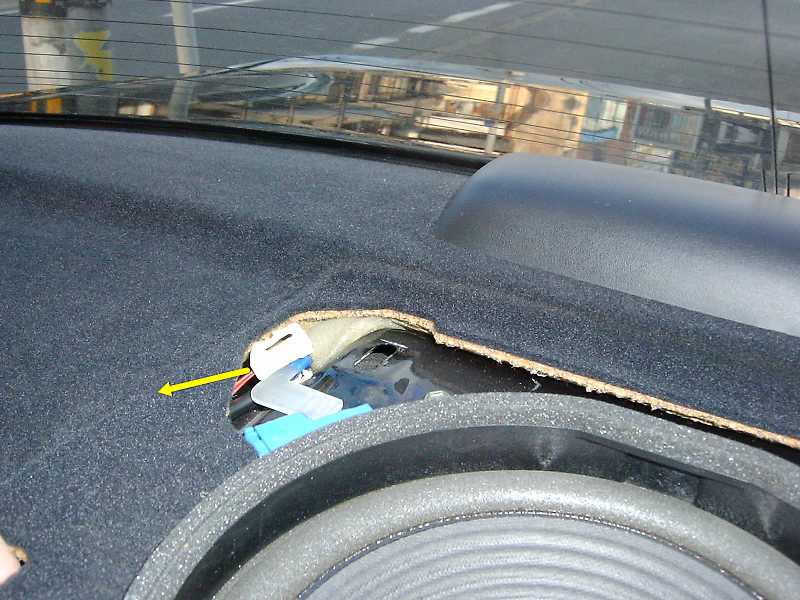

電動カーテン用のハーネスです。写真の矢印のところに隠れています。ハーネスだけは全車に標準で備わっています。 |
矢印が電動カーテン用(駆動モーター用)ハーネスです。 |
伝統カーテン用ハーネスを引っ張り出します。(写真矢印) |
電動カーテンの固定に、純正ウーハーの固定ボルトを流用しますので、○印のボルト2本を取外しておきます。 |
ヘッドライニングです。 |
ヘッドライニングを手で引っ張り、クリップを外しておきます。 |
今回使用する電動カーテン固定補助用の取り付けステーです。本来は5ケあるんですが、3ケしかありません。 |
センターの大きなステーは、ヘッドライニングの写真の位置にきます。 |
ヘッドライニングを手で引っ張ります。 |
センター取り付けステーをヘッドライニング挟み込みます。 |
のこりの2つの取り付けステーです。 |

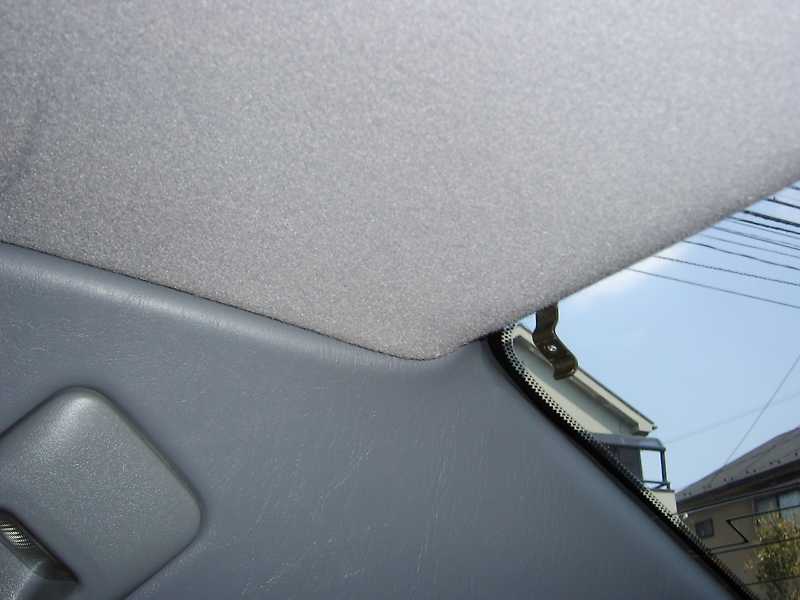

のこりの2つのステーも、ヘッドライニングの左右単にはさみこんでみます。(コレは、すぐに外します。) |
のこりの2つのステーも、ヘッドライニングの左右単にはさみこんでみます。(コレは、すぐに外します。) |
電動カーテン用カプラを確認しておきます。 |
電動カーテンを後席に持ち込みます。 |
まずは電動カーテンを、パッケージトレイトリムの上に伸せます。 |
まずは電動カーテンを、パッケージトレイトリムの上に伸せます。 |
電動カーテン駆動モーターとカプラーを接続します。 |
左右の取り付けステーを電動カーテンに取り付けます。 | |
左右の取り付けステーを電動カーテンに取り付けます。 |
カーテンについている"ツメ"をCピラーに挟み込む必要があります。 |
カーテンについている"ツメ"をCピラーに挟み込む必要があります。 |
ルーフサイドインナーガーニッシュLHの写真のネジ3本取外します。 |
ルーフサイドインナーガーニッシュLHを浮かせます。 |
ルーフサイドインナーガーニッシュLHを浮かせながら、カーテン固定用の"ツメ"をCピラーに挟み込ませます。 |
左右の取り付けフックも、ヘッドライニングに引っ掛けます。 (写真矢印) |
ルーフサイドインナーガーニッシュRHも同様です。 |
ルーフサイドインナーガーニッシュRHを浮かせながら、カーテン固定用の"ツメ"をCピラーに挟み込ませます。 |
左右の取り付けフックも、ヘッドライニングに引っ掛けます。(写真矢印) |
本来は底辺のレールにも、取り付けステー左右がありますが、無くても問題ないです。 |
本来は底辺のレールにも、取り付けステー左右がありますが、無くても問題ないです。 |
電動カーテン(駆動モーター)とハーネス(カプラ)の接続を確認します。 |
駆動モーターは、ウーハーのボルトと共締めします。 |
駆動モーターは、ウーハーのボルトと共締めします。 |
カーテンレール上辺センターブ部ステーのネジも取り付けます。 |
電動リヤカーテン制御スイッチとカーテンコントロールリレーです。 |
電動リヤカーテン制御スイッチとカーテンコントロールリレーです。 |
電動リヤカーテン制御スイッチとカーテンコントロールリレーです。 |
助手席のアンダーカバー(インストルメントパネルNO.2)を外します。 取り外しの詳細は「[20後期]MP3対応12連装CDチェンジャー」をご覧下さい。 |

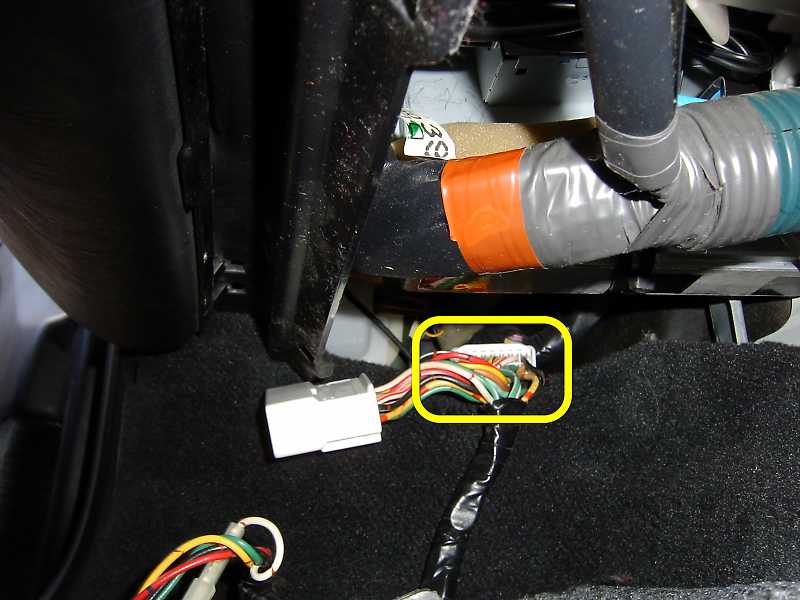

写真の矢印の箇所にオプションコネクタがあります。 |
まずは、オプションコネクタにカーテンコントロールリレー等を接続して動作チェックしてみます。写真は、オプションコネクタの真横からもの |
||
ちゃんと動作してくれました。(^^) |
グローブボックス(インストルメントパネルボックス)を取外します。 取り外しの詳細は「[20後期]MP3対応12連装CDチェンジャー」をご覧下さい。 |
グローブボックス(インストルメントパネルボックス)を取外しました。 |
写真の○がオプションコネクタです。 |
写真の○がオプションコネクタです。 |
写真の○がオプションコネクタです。 |
オプションコネクタのコネクタ保護用ソケットを取外します。 |
TRC/ABS/VSCコンピュータの下側ボルトを外します。 |
カーテンコントロールリレーを共締めして固定します。 |
カーテンコントロールリレーのハーネスです。 |
ハーネスをオプションコネクタに接続します。(黄色) 水色の○は、追加接続用オプションコネクタです。 |
|
カーテンコントロールリレー⇔スイッチ間のハーネスを、リレーに接続します。(矢印) |
センターコンソール部です。 |
コンソールアッパーパネルを取外します。 取り外しの詳細は「[20後期]MP3対応12連装CDチェンジャー」をご覧下さい。 |
|
純正マルチを取外します。 取り外しの詳細は「[20後期]MP3対応12連装CDチェンジャー」をご覧下さい。 |
スイッチベースを取外します。 |
スイッチベースを取外します。 |
|
スイッチベースを取外します。 |
スイッチベースです。 |
スイッチベースです。 |
スイッチベースです。 |
動カーテン用スイッチをスイッチベースに取り付けます。 |
動カーテン用スイッチをスイッチベースに取り付けます。 |

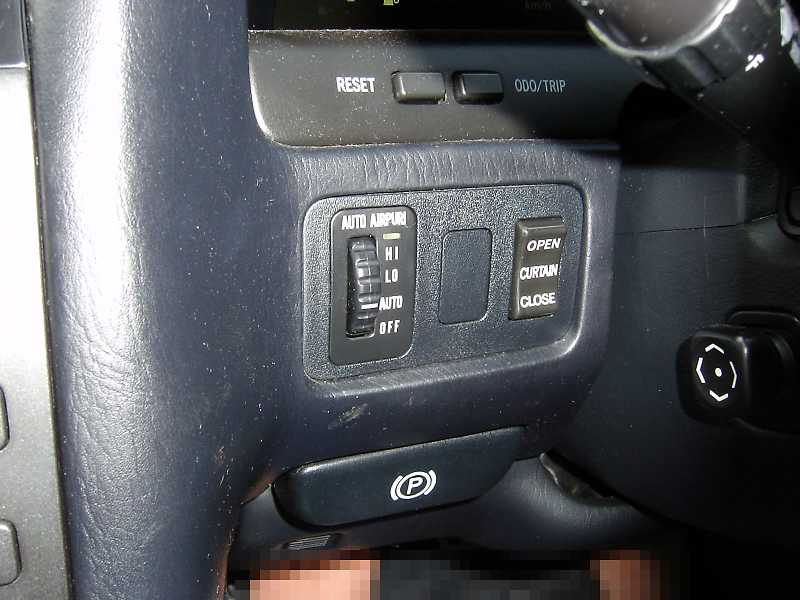

電動カーテン用スイッチをスイッチベースに取り付けます。 |
動カーテン用スイッチをスイッチベースに取り付けます。 |
カーテンコントロールリレーとスイッチ間ハーネスを適当に配線します。 |
カーテンコントロールリレーとスイッチ間ハーネスはスイッチベース付近まで配線します。 |
スイッチベースを取り付けます。 |
スイッチベースを取り付けました。 |
配線をまとめます。 |
配線をまとめます。 |
マルチ、コンソールアッパーパネルを戻します。 |
グローブボックス(インストルメントパネルボックス)を取り付けます。 |
電動カーテン用ウーハーグリルの写真の部分を配線が通れるように加工します。 |
ちょっと切れ目を入れればOKです。 |
||
電動カーテン用ウーハーグリル(スピーカグリル)を取り付けます。 |
電動カーテン用ウーハーグリル(スピーカグリル)を取り付けました。以上で完了です。 |
電動カーテン用ウーハーグリル(スピーカグリル)を取り付けました。 |
スイッチベースです。 |
スモークがは一あるので、昼夜とわず、外から見ても判りません。 |
スモークがは一あるので、昼夜とわず、外から見ても判りません。 |
検証ムービー(動画) | |||
---|---|---|---|
Rev 1 (2005/10/29) |
Rev 1 (2005/10/29) |
||
39秒 | ファイルサイズ1.07MB | 18秒 | ファイルサイズ0.4MB |
電動リヤカーテンの手動開閉シーン | 電動リヤカーテンのリバースギヤ連動 |
作業時間 | 6時間ぐらい? |
満足度 | 60点 ★★★★★★☆☆☆☆ |
装着した感想 | Garage-tuned UCF-11のYoshinoryさんの電動リヤカーテンの影響をモロ!?に受けまして、取り付けてみました。(^^; ◆メリット ・電動式リヤカーテンがついているという自己満足 ◆デメリット ・両方のCピラー方向の死角が増えた。 リヤ3面はスモークを貼ってあるので、外からは電動リヤカーテンの有無、開閉状況などは判りません。 そのため常に開けっ放しです。閉めることは有りません。(^^; ある種、電動式カーテンは憧れ?みたいなところがあって、利便性を求めていたわけではないので満足しています。 PS. 電動リヤカーテンについては、10系も20系もほぼ同じな感じでした。 |
