純正マルチCD-ROMナビ地図ディスク[最終版]
商品名 CELSIOR
GPS VOICE NAVIGATION SYSTEM
Ver 7.0 地図ディスク (2002年版)
メーカー トヨタ
トヨタ品番
/製品仕様
/価格

UCF20/21純正EMV用ナビディスク
タイプ CD-ROM DVD-ROM
年式 94.10〜96.8 96.8〜98.8 98.8〜00.8

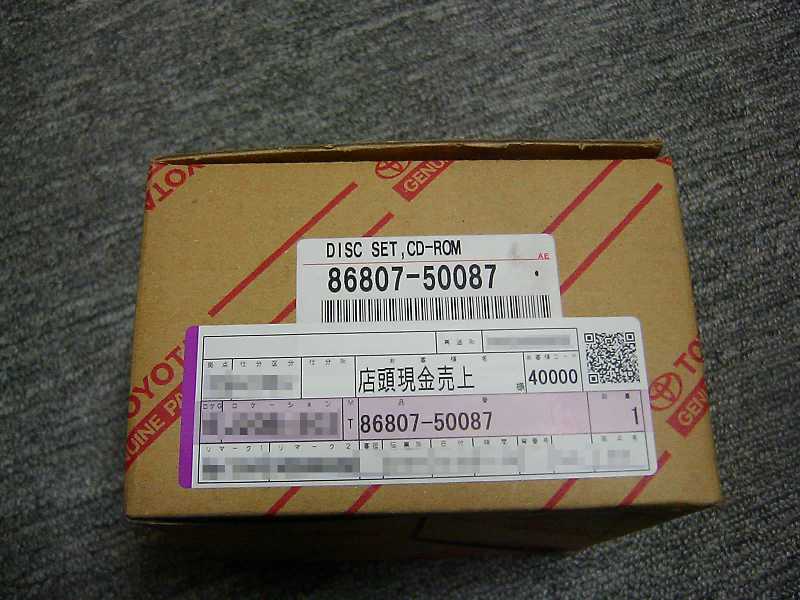

品番 86807-50104 86807-50087 86271-50856
発売時期 2002年10月 2004年10月
データ 2002/3月 2004年4月
更新 2002年で停止 2004年で停止
価格 17,325円(税込) 13125円(税込)
※2003年以降CD-ROMナビ用地図ディスクが更新されていない為、
事実上これがCD-ROMタイプナビの最終バージョンとなります。

購入先 トヨタ部品共販
動機 純正マルチナビの地図ディスクが1997年と古かったので
施工時期 2005年1月
取り付け 自分で装着
関連HP トヨタ純正最新地図ソフト(品番・価格)
AISIN AW Co.,LTD
(株)トヨタマップマスター
ZENRIN Co.,LTD
日本デジタル道路地図協会
感想(Impression)はページ末です。

写真レポートの参照順について(新しいウインドウが開きます)


写真をクリックすると拡大写真となります。
純正マルチ(EMV)ナビ地図CD-ROMのバージョン確認

IGキーをONにしてエンジンを始動させます。

マルチの「メニュー」キー」を押して、メニューを表示させます。

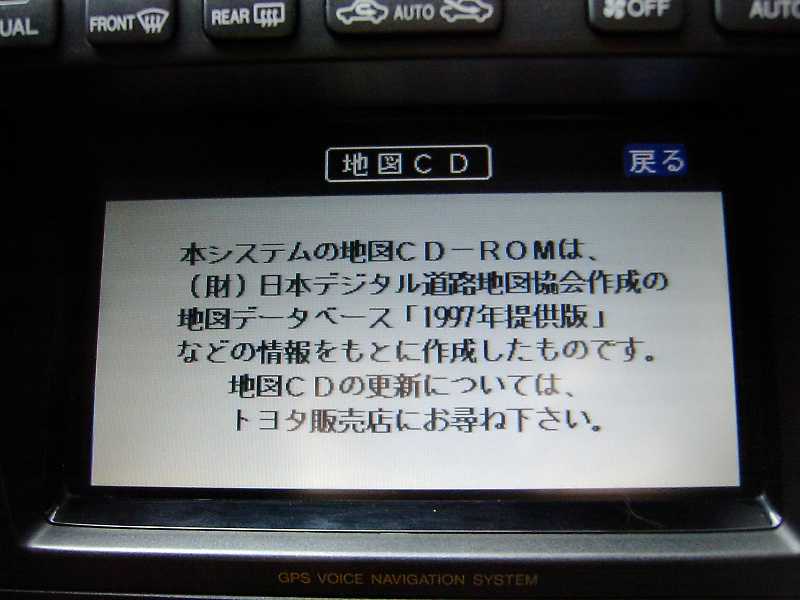

メニューより「使用データ」をタッチすると地図CD-ROMのバージョンを確認できます。

エンジンを掛けたまま、「エアコン」と「オーディオ」ボタンを同時に押したまま、ヘッドライトスイッチをOFF⇒ON(ロービーム)⇒OFF⇒ON(ロービーム)⇒OFFと操作するとダイアグノーシスが起動されます。

「システム検査」画面の右上の「メニュー」をタッチすると、「ダイアグノーシスメニュー」が表示されます。その中のメニュー「ECU情報」をタッチします。

「プログラムVer」や各地図CD-ROMのバージョンが確認できます。
プログラム⇒2.0
地図CD⇒1997.6.20

ダイアグノーシスの終了はエンジンOFFです。

★お願い★募集★

左記は2002年版CDを1度セットした後、1997年版に戻し撮影している為、プログラムが更新されてしまっているかもしれません。

1997年版のプログラムバージョンの方、左記画面の写真を送っていただけるとありがたいです。恐らくプログラムバージョンは0.X〜1.X台だと思うのですが、、、

写真はこちら までお願いします。



純正マルチ(EMV)ナビ地図CD-ROM2002年版(最終版)

SLOT1 中部エリアCD
※1番目が中部とはトヨタ(愛知県)らしいですね。

SLOT2 関東エリアCD

SLOT3 近畿エリアCD

SLOT4 北信越エリアCD

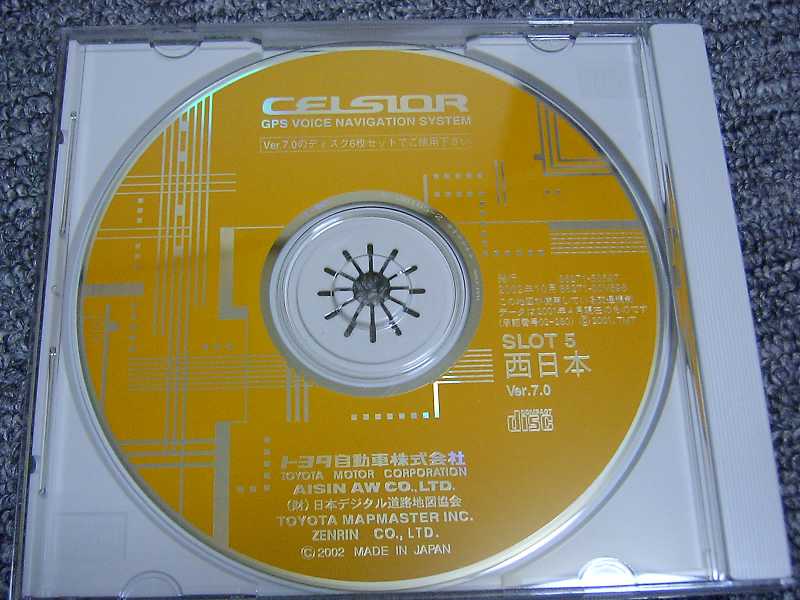

SLOT5 西日本エリアCD

SLOT6 北日本エリアCD


純正マルチ(EMV)ナビ地図CD-ROMの交換(更新)

マルチディスプレイコンピュータ用CD-ROMチェンジャーはトランク左側に入っています。

トランク左のフロアマット(ラッゲージコンパートメントトリムフロアマット)を捲ります。

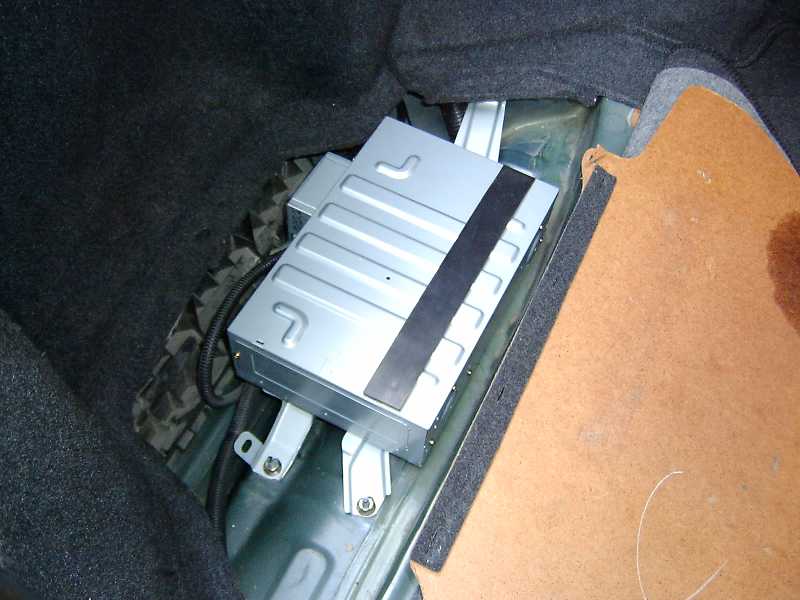

ナビ用CD-ROMチェンジャーです。

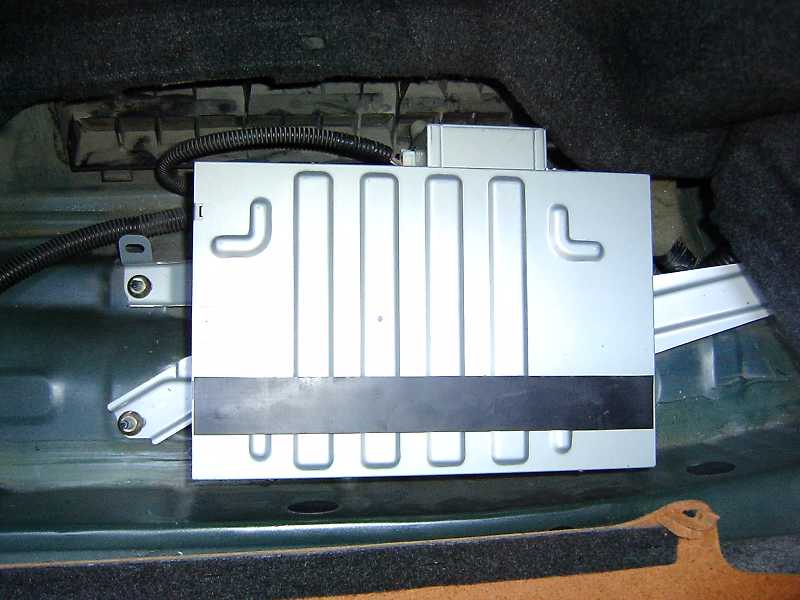

ナビ用CD-ROMチェンジャーです。

jt車のナビ用CD-ROMチェンジャー品番は86870-50050でした。

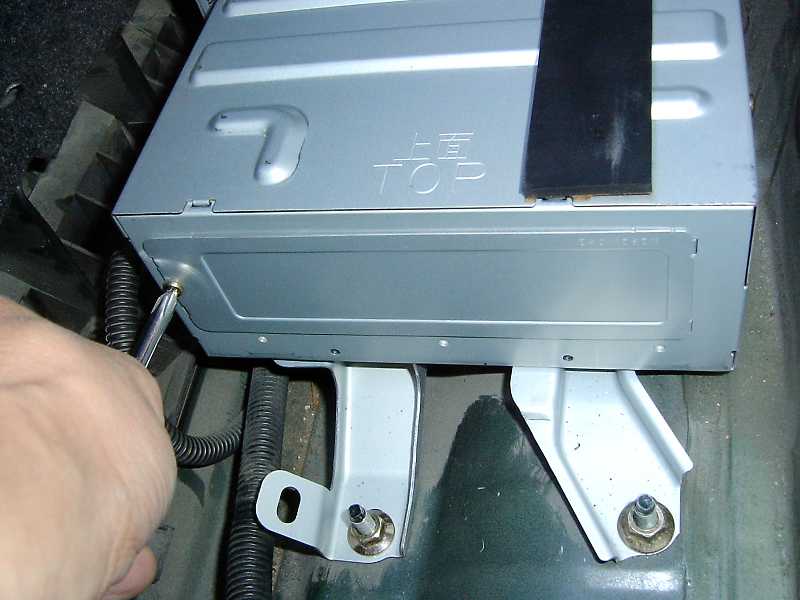

CD-ROMマガジン挿入口カバーネジを外します。

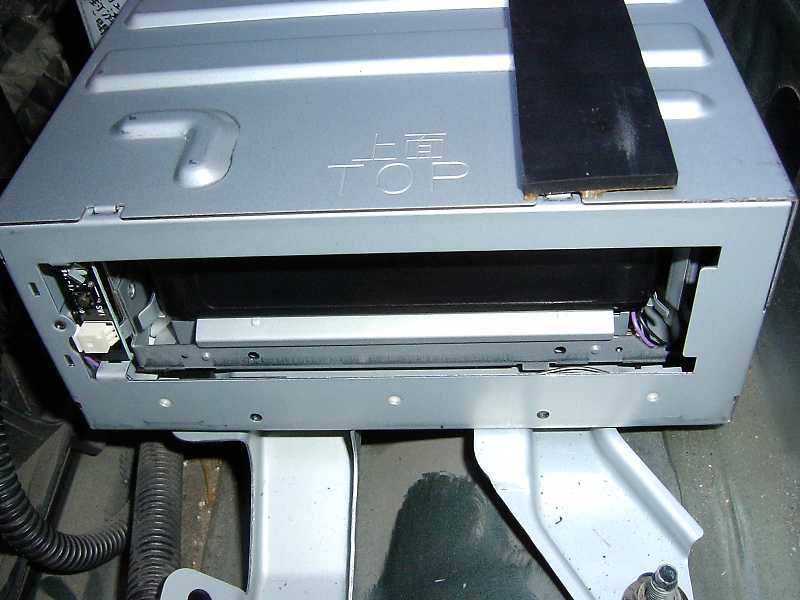

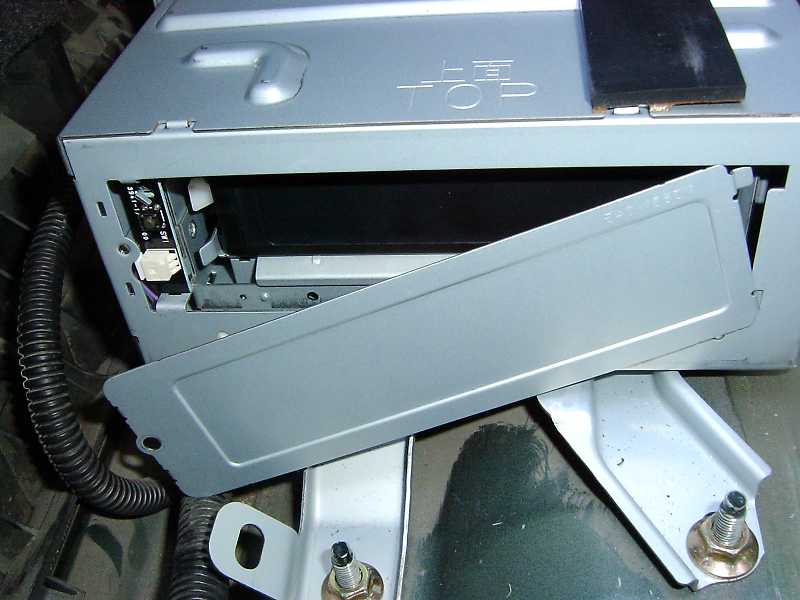

CD-ROMマガジン挿入口カバーが外れました。

CD-ROMマガジン挿入口左にイジェクトボタン(黒)があります。(SW1の刻印脇)

イジェクトボタンを押してマガジンを取り出します。CD-ROMチェンジャーは常時電源で接続されているのでエンジンを切った状態でも取り出せます。

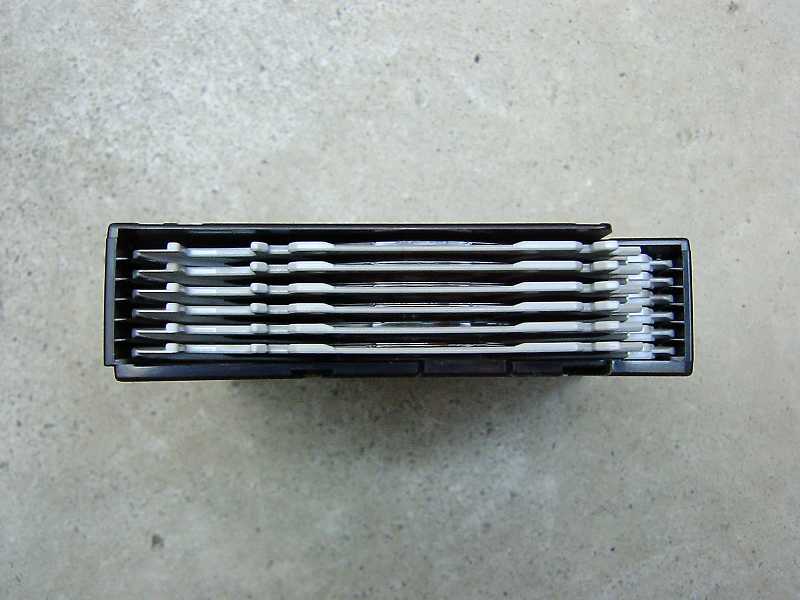

6連装CD-ROMマガジン

6連装CD-ROMマガジン

6連装CD-ROMマガジン

1997年版地図ディスクです。カラフルですね。

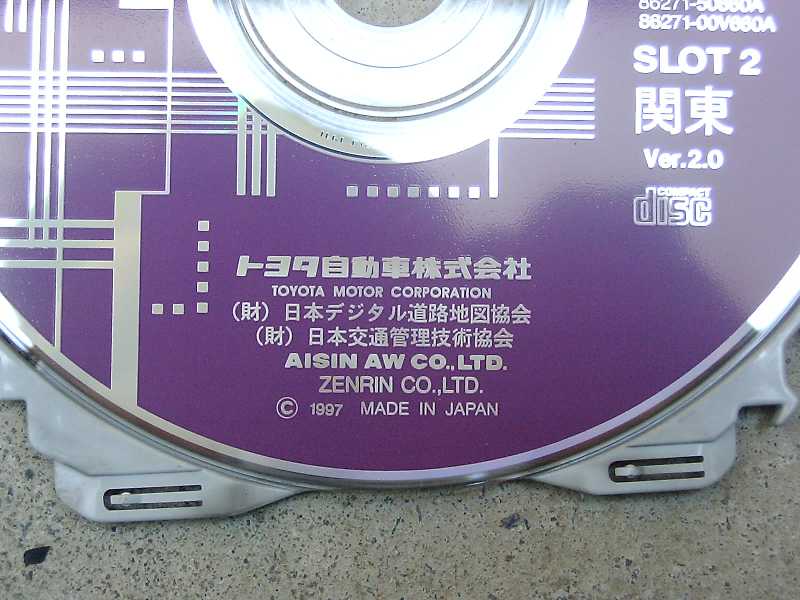

1997年版地図ディスクSLOT2関東版です。

1997年版地図ディスクSLOT2関東版です。
1997年版地図ディスクSLOT2関東版です。

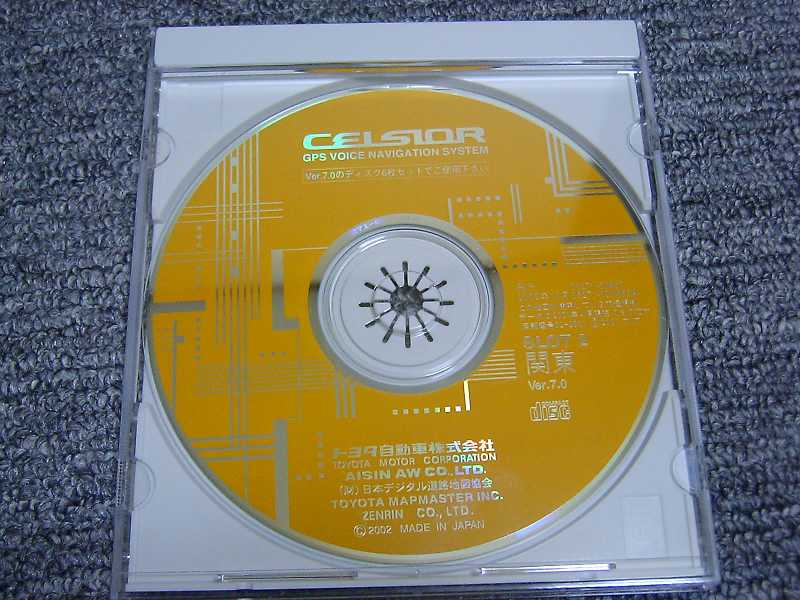

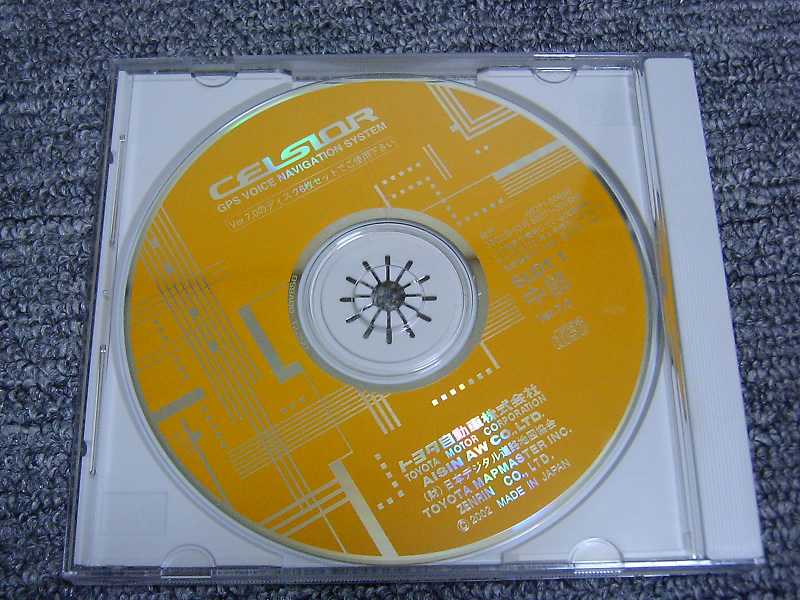

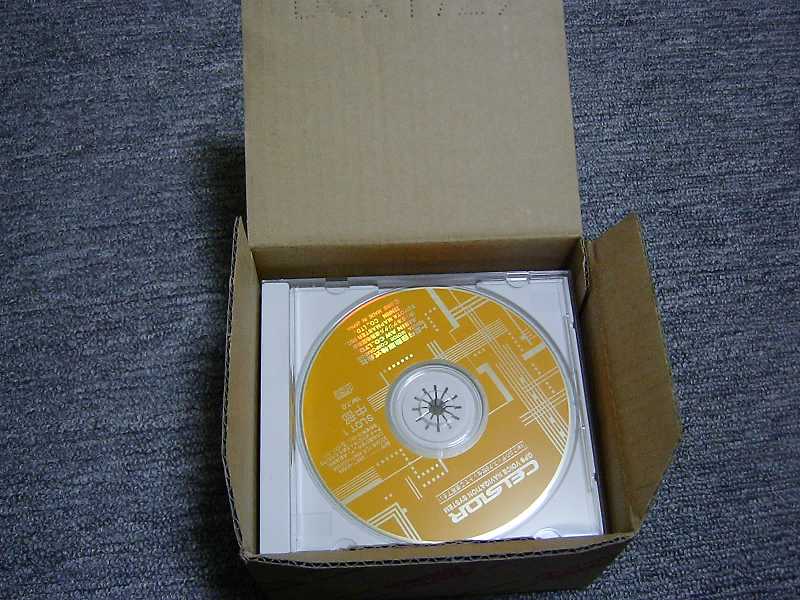

2002年最終版CD-ROMです。カラーが単色となっています。

地図ディスクセットする順番がありますので、SLOT1には地図ディスクSLOT1(中部)はマガジンSLOTTにセットします。

マガジンサイドにSLOT番号が刻印されています。これに合せます。

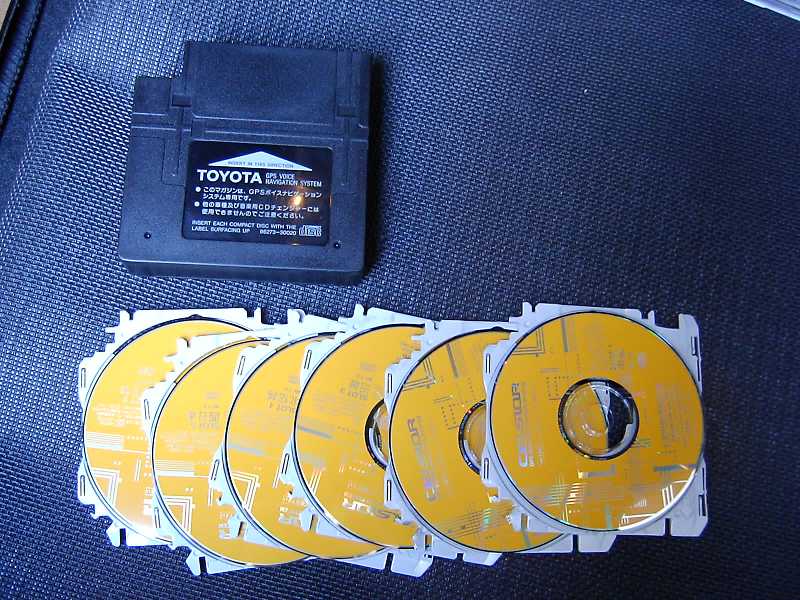

SLOT1〜SLOT6全てセットします。6枚とも同じバージョンの地図ディスクである必要があります。

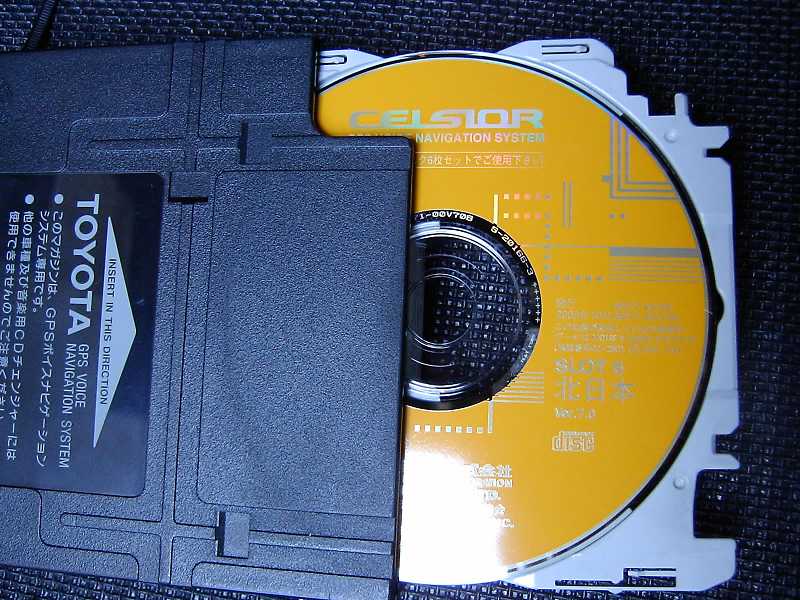

CD-ROMマガジンをセットします。

セットしました。

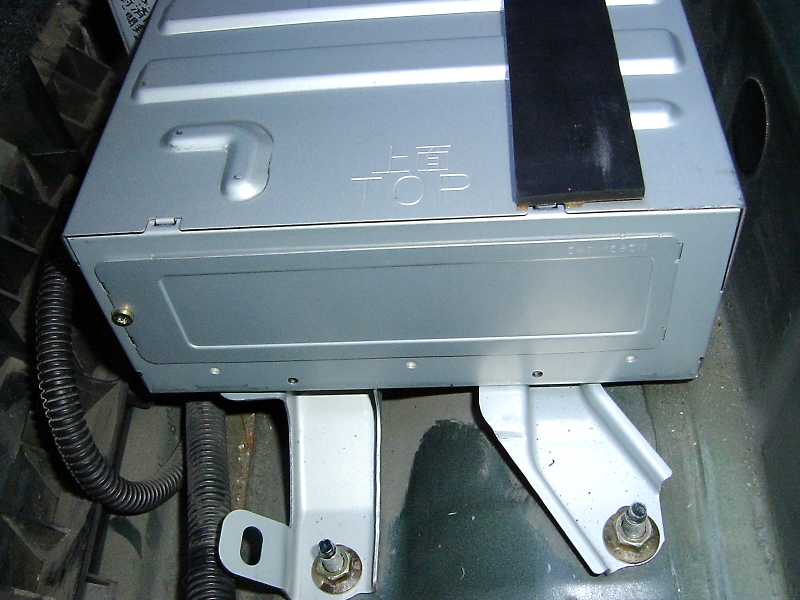

CD-ROMマガジン挿入口カバーを締めてネジを取り付けます。

地図ディスク交換完了です。


純正マルチ(EMV)ナビ地図CD-ROMのバージョン確認

エンジンを始動させます。

マルチの「メニュー」キー」を押して、メニューを表示させます。

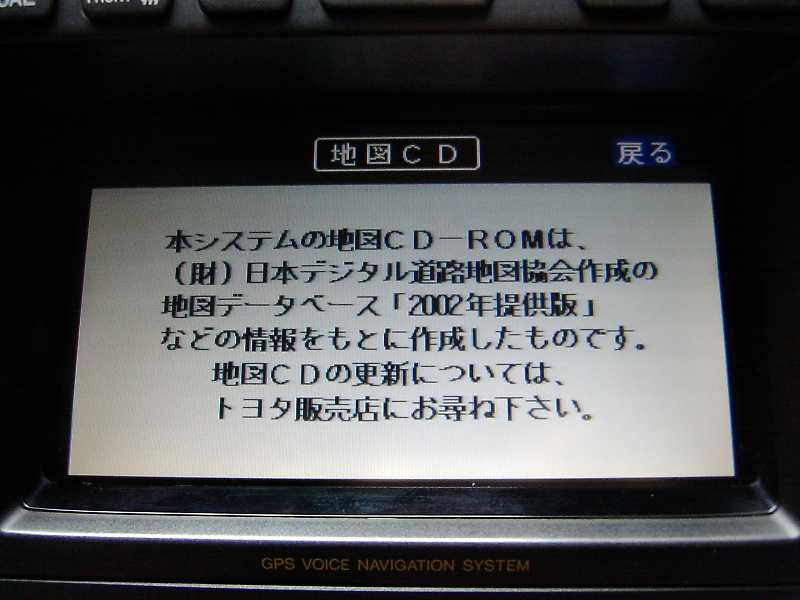

メニューより「使用データ」をタッチすると地図CD-ROMのバージョンが「2002年」であることを確認します。

エンジンを掛けたまま、「エアコン」と「オーディオ」ボタンを同時に押したまま、ヘッドライトスイッチをOFF⇒ON(ロービーム)⇒OFF⇒ON(ロービーム)⇒OFFと操作するとダイアグノーシスが起動されます。

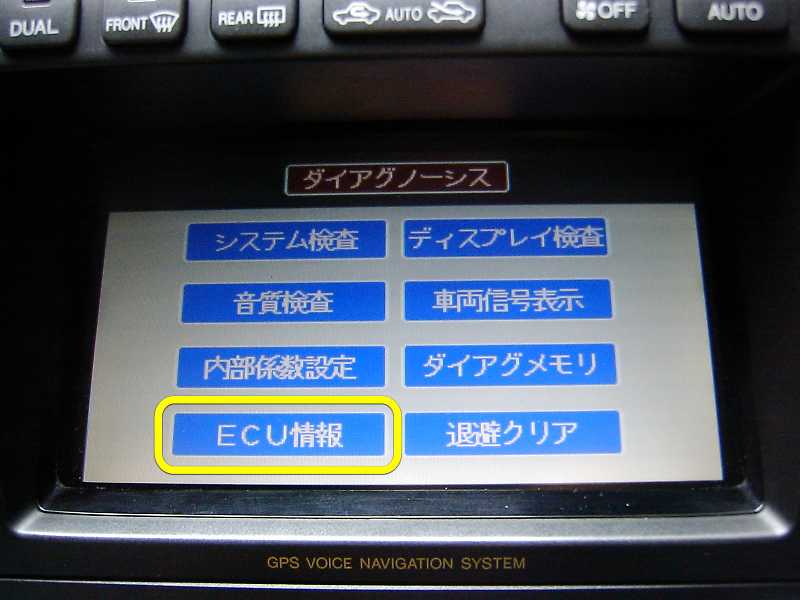

「システム検査」画面の右上の「メニュー」をタッチすると、「ダイアグノーシスメニュー」が表示されます。その中のメニュー「ECU情報」をタッチします。

「プログラムVer」や各地図CD-ROMのバージョンを確認します。
プログラム⇒2.0
地図CD⇒2002.9.24〜2002.11.13
であることを確認
ダイアグノーシスの終了はエンジンOFFです。


作業時間 10分
満足度 50点 ★★★★★☆☆☆☆☆
装着した感想 ◆動機
jt車(20後期)の純正マルチの地図ディスクは1997年と7年前のもので、jt在住周辺でも登録されていない道路が多々ありました。jt的にこれは我慢ならないので速攻で発注しました。

◆1997年版⇒2002年版になって
2002年版は2001年4月までのデータ)なので、まだ登録されていない道路はありますが、1997年版とは5年の開きがありますのでそれなりに使えるようになりました。残念ながら機能的な改良・改善はありませんでした。このあたりは純正ナビらしいところですね。(^^;

◆20後期DVDナビについて
jt車(20後期)の純正マルチはCD-ROMナビです。20後期は1998.8〜よりDVDナビに変わりました。

20後期CD-ROMナビと20後期DVDナビとの主な機能的な違いは、
・3Dビュー
・立体ランドマーク
・目的地設定や地点登録で7桁郵便番号指定が可能
・CD-ROM6枚 ⇒ DVD-ROM 1枚
・地図ディスクが1毎になったので地図ディスク交換時間待ちが無くなった
・ルート検索が早くなった
ぐらいで大きな違いは有りません。3Dビューを使用しないのであればはっきり言って変わりません。しかし地図データ更新については大きな違いがあります。

CD-ROMナビ地図ディスク ⇒ 2002年版を最後にデータ更新停止
DVDナビ地図ディスク ⇒ データ更新継続中(2005/2/28現在の最新版は2004年版)

純正マルチは取り外せないんだから、最後まで責任持って地図ディスクの更新ぐらい継続してほしいですよね。トヨタさん。ユーザーは若干高くなっても購入してくれますよ。まだまだCD-ROMナビのトヨタ社は沢山走ってますよ〜トヨタさん…
