| 商品名 | マジックイルミ(Magic Illumination) |
| メーカー | 星光産業株式会社 |
| 型番 | EW-90 |
| 製品仕様 | ヘッドライトやバックライト等のクリアレンズに表から貼り付け、高輝度LEDのブルー光でドレスアップ(ライトアップ)するイルミライトです。 ※注意 クリアーレンズ以外のカラーレンズ、およびリフレクターレンズ(リフレクターライト)以外ライトには効果が有りません。 |
| 価格 | 約1,500円 |
| 購入先 | 近所のカーショップ |
| 動機 | カーショップに陳列されているのを見て「面白そうだな」と感じたから |
| 取り付け | 自分で装着 |
| その他 | 同じようなヘッドライトのイルミランプが、他のメーカーでも出していますが、照射部分(ライト)が大きかったので、マジックイルミにしました。 |
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。

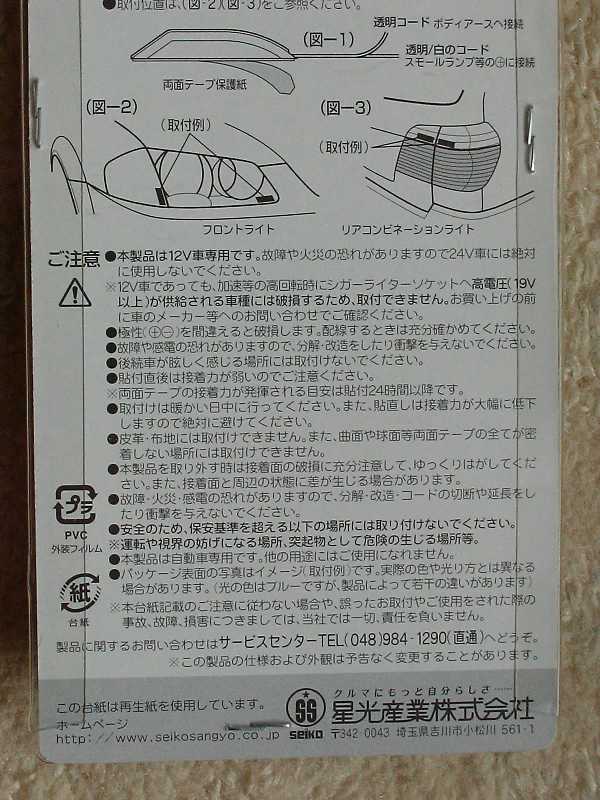

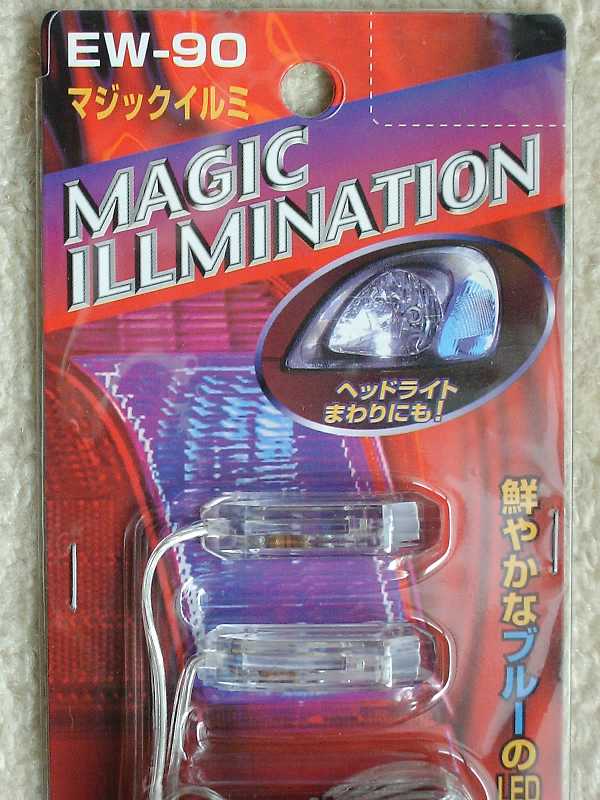

| 製品パッケージ | ||
 |
 |
 |
 |
 |
|
| マジックイルミ(MagicIllumi)の取り付け | ||

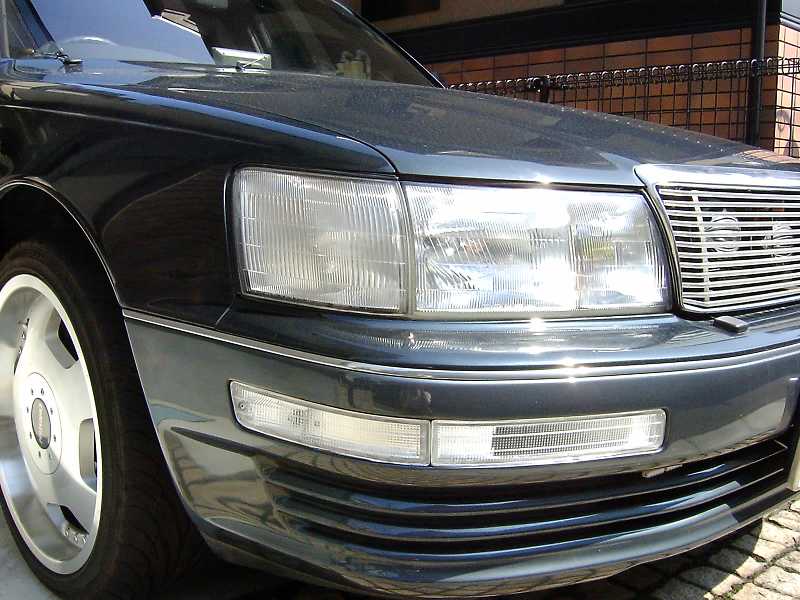

 まずフロントクリアランスランプ(車幅灯)を外します。 |
 まずフロントクリアランスランプ(車幅灯)を外します。 |
 ネジ1本外します。 |

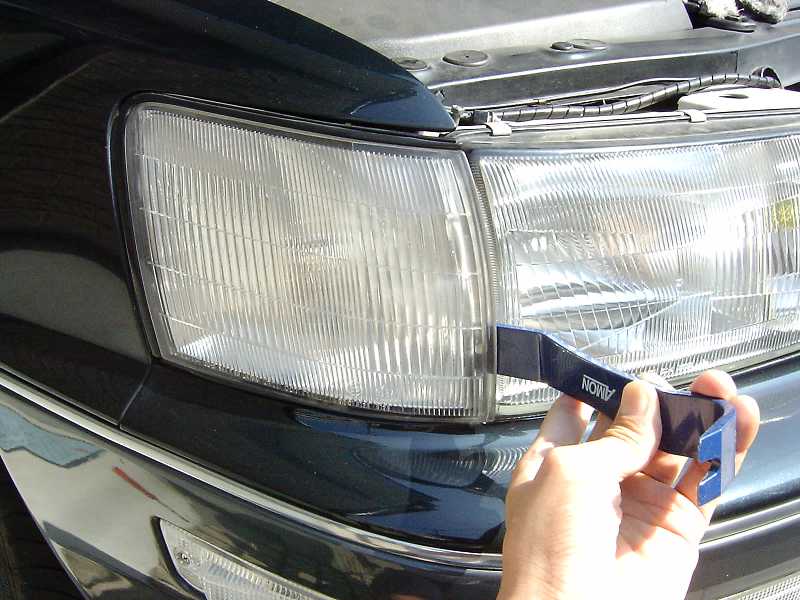

 内装剥がしでこじって、フロントクリアランスランプ(車幅灯)を外します。 |
 ソケットを捻り、まずフロントクリアランスランプ(車幅灯)を取り外します。 |
 LEDには極性(+-)がありますので、9V電池を使ってマジックイルミの極性を調べておきます。(白線入りが+でした) |
 電源はフロントクリアランスランプ(車幅灯)から取ります。こちらも極性(+-)を検電テスターで調べておきます。 |

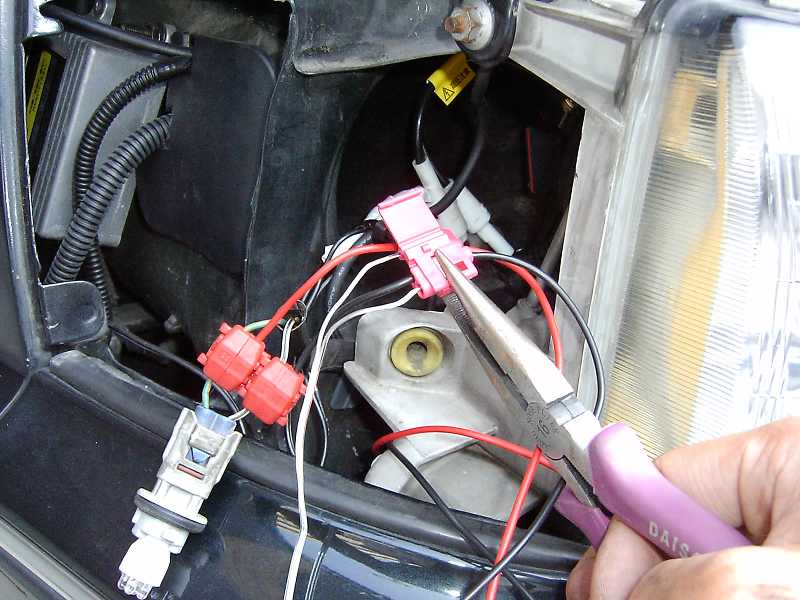

 エレクトタップを使用して、フロントクリアランスランプ(車幅灯)のプラス(+)より、マジックイルミのプラス(+)電源を取ります。 |
 エレクトタップを使用して、フロントクリアランスランプ(車幅灯)のマイナス(-)より、マジックイルミのマイナス(-)電源を取ります。 |
 この状態で、IG ON&スモール点灯で点灯するか確認しておきます。 |
 脱脂剤のシリコンオフです。 |
 マジックイルミを両面テープで貼る部分をシリコンオフで脱脂しておきます。 |

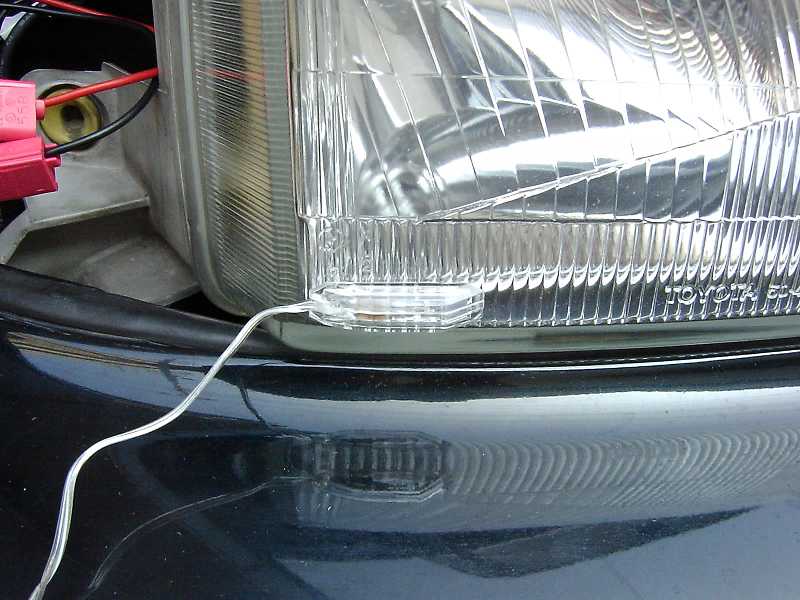

 マジックイルミを貼り付けます。 |
 ビニルテープ、タイラップを使用してコードを整理しておきます。 |
 フロントクリアランスランプ(車幅灯)を取り付けます。 |
 |
 ネジ1本締めて、右側(RH)は完成です。 |
 |
 |
 左側(LH)も同様に配線します。 |
 マジックイルミの点灯確認します。 |
 ビニルテープ、タイラップを使用してコードを整理し、フロントクリアランスランプ(車幅灯)を取り付けて完了です。 |
||
| 完成写真 | ||

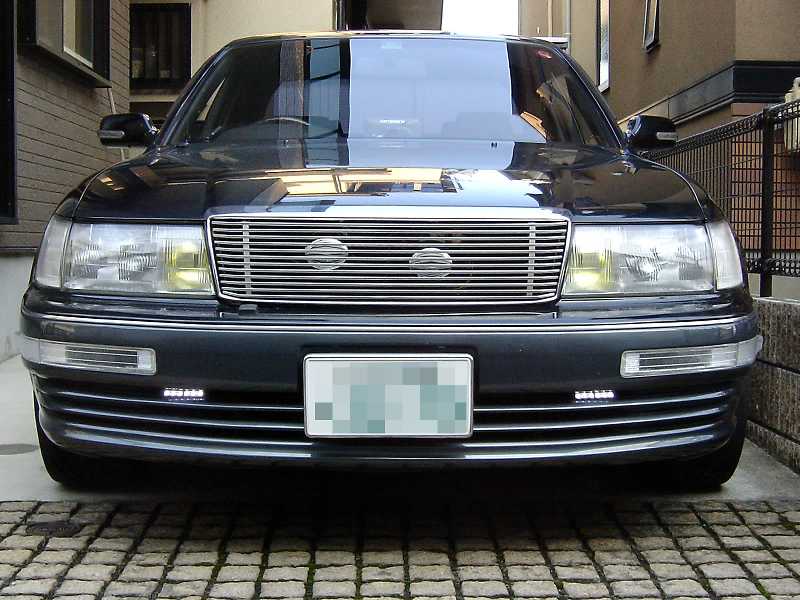

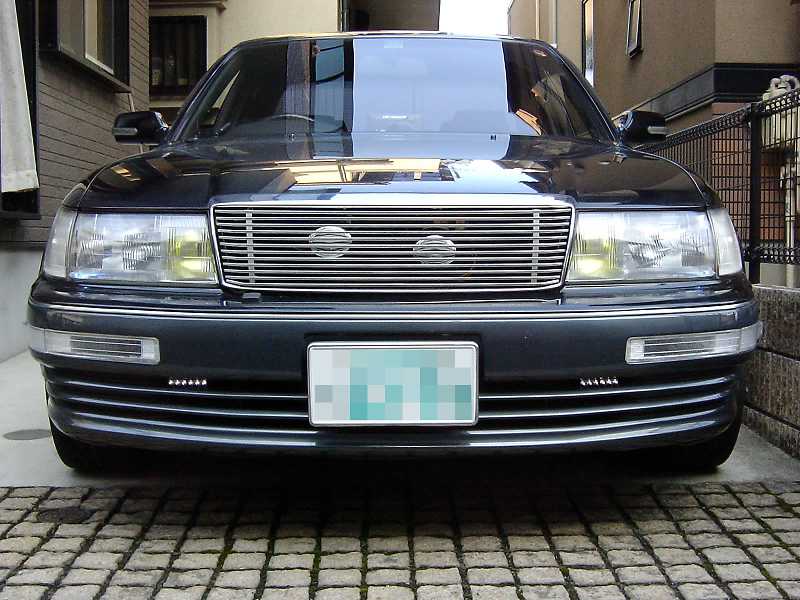

 まだ点灯させていません。 |
 スモール点灯状態(マジックイルミ点灯) |

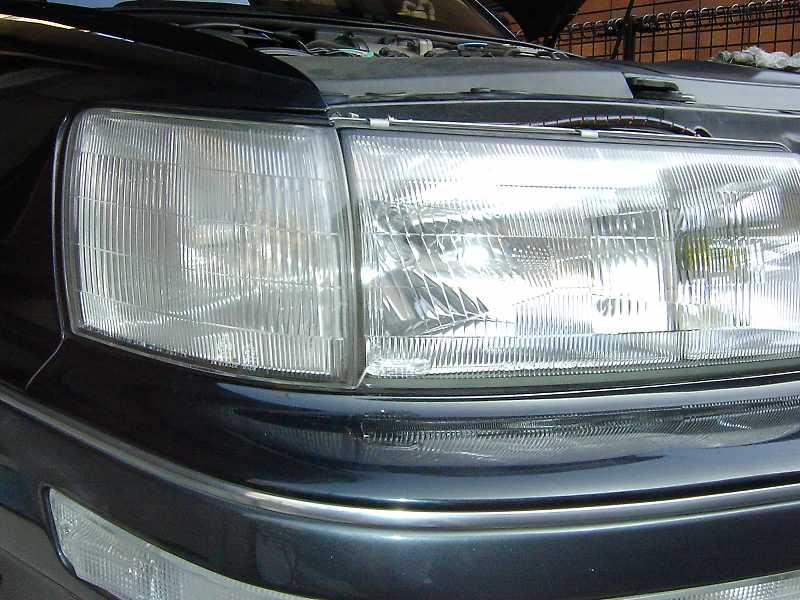

 このように昼間の明るい時間帯ではLEDブルー照射は殆ど判りません。 |
 このように昼間の明るい時間帯ではLEDブルー照射は殆ど判りません。 |

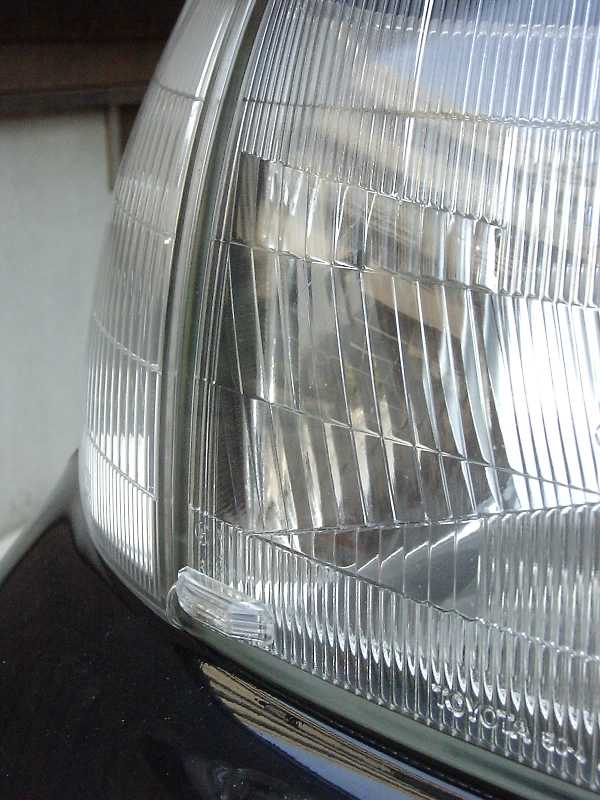

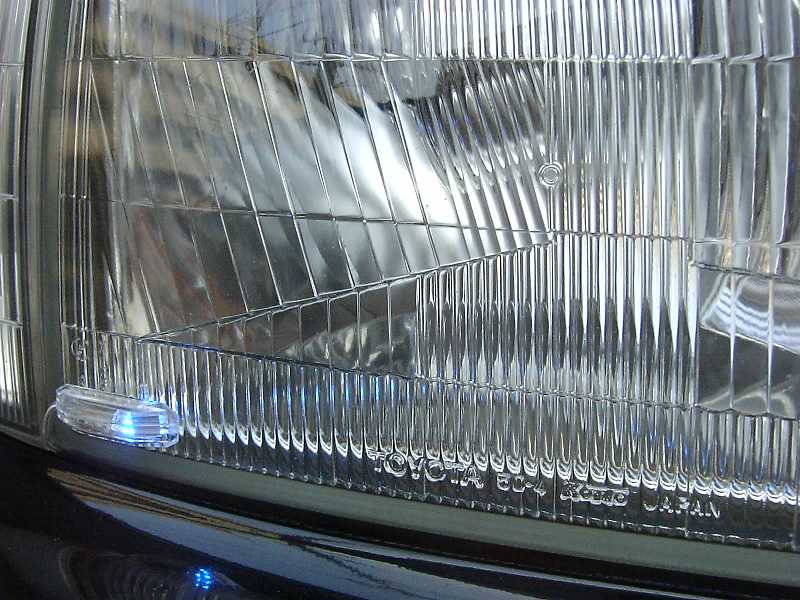

 近くで見るとブルーLEDが点灯しているのがわかります。 |
 近くで見るとブルーLEDが点灯しているのがわかります。 |
 昼間の明るい時間でも、角度によってはブルーLEDの照射が見えますが、遠目ではまず判りません。 |
 昼間の明るい時間でも、角度によってはブルーLEDの照射が見えますが、遠目ではまず判りません。 |

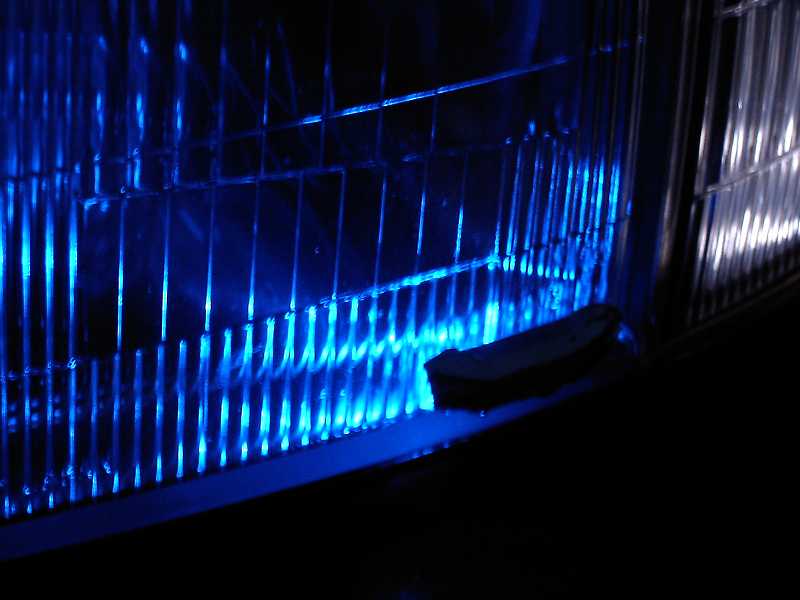

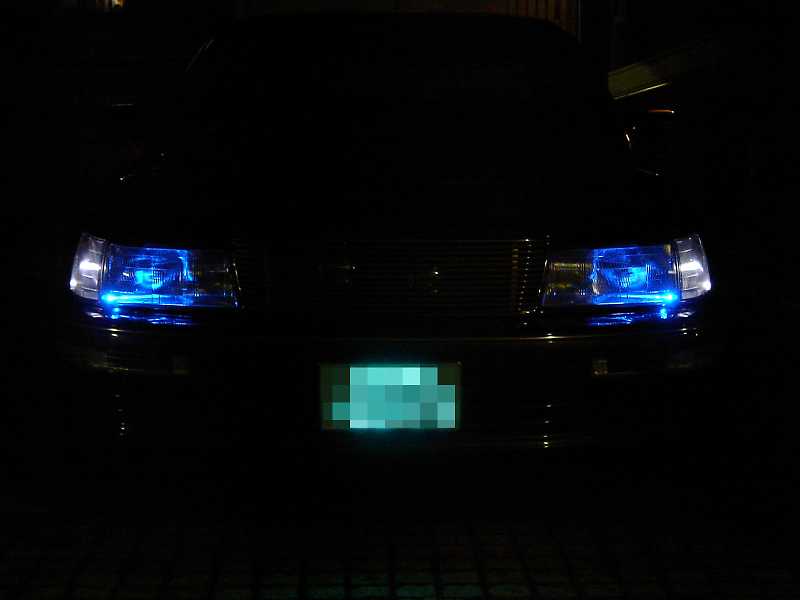

 夜は、LEDブルー光でライトアップされた状態がはっきりと判ります。 |
 |
 |
 |
 |

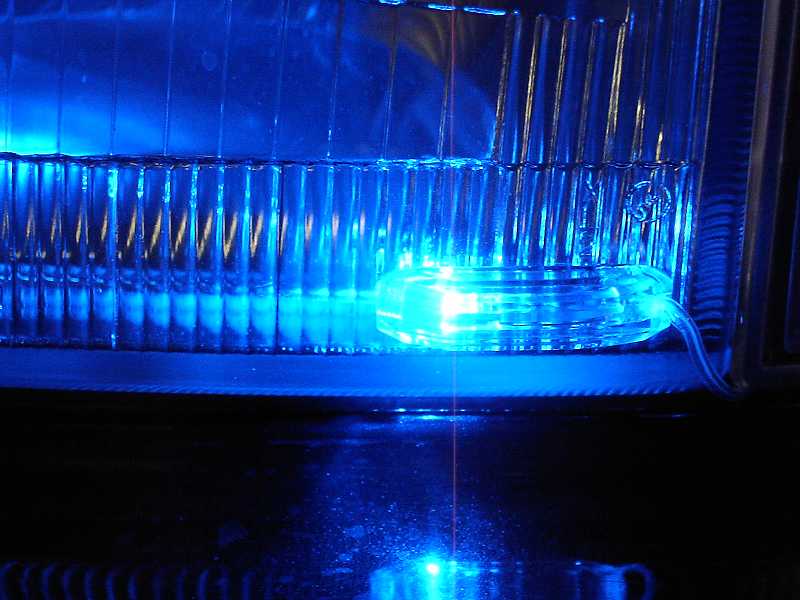

 マジックイルミのLED照射部(光源)が透明なため、照射部が目だってしまいます。 |
 マジックイルミのLED照射部(光源)が透明なため、照射部が目だってしまいます。 |

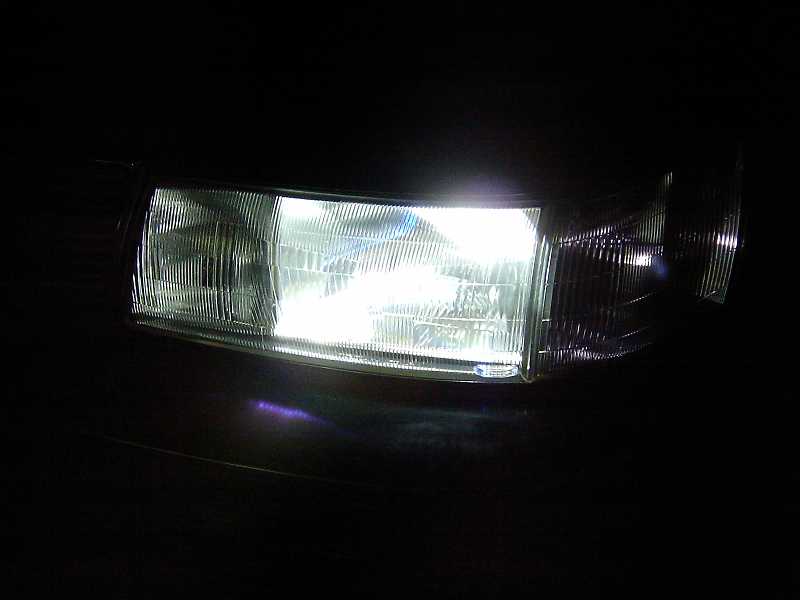

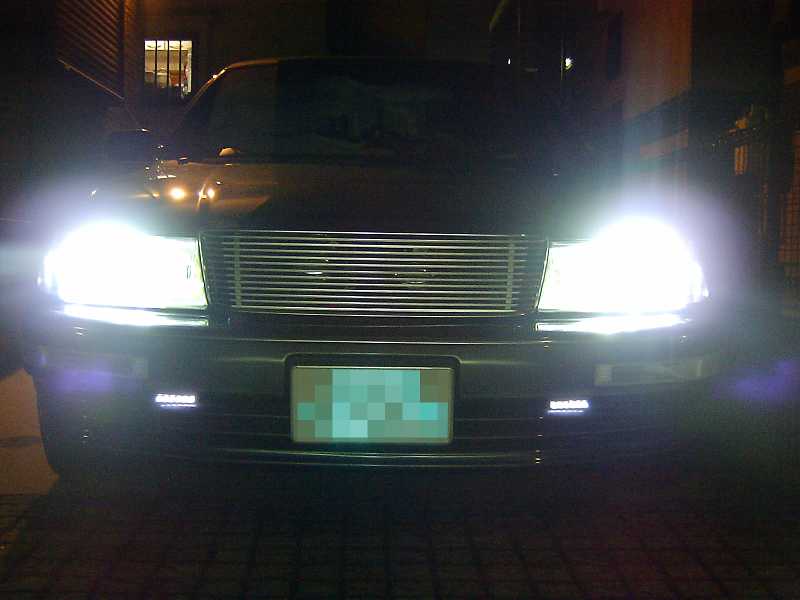

 ヘッドライトを点灯させると、ブルー光はかき消されます。 |
 ヘッドライトを点灯させると、ブルー光はかき消されますが、見る角度次第では、うっすらとブルー光が判ります。 |
 ヘッドライトを点灯させると、ブルー光はかき消されますが、見る角度次第では、うっすらとブルー光が判ります。 |
| ちょっとした改良 | ||
 マジックイルミのLED照射部(光源)が透明なため、照射部が目だってしまいます。そこでアルミテープで遮へいすることにしました。 |
 これはマフラー補修用のアルミテープですが、アルミテープならなんでも良いです。 |
 光を遮へいする為に、表面にアルミテープを貼りました。 |
 遠めに見ても、LED照射部(光源)は目立ちません。 |
 遠めに見ても、LED照射部(光源)は目立ちません。 |
 アルミテープは光りを通さない為、光源が判りにくくなりました。 |
 フロントクリアランスランプ(車幅灯)もブルー光でLED照射したいところですが、リフレクターレンズではないため、取り付けても効果はほとんどありません。 |
 正面から |
 右側(RH)ヘッドランプ |
 左側(LH)ヘッドランプ |
 フロントクリアランスランプ(車幅灯)もブルー照射したいところですが、リフレクターレンズではないため、効果はほとんどありません。 |
 左側(LH)ヘッドランプ |

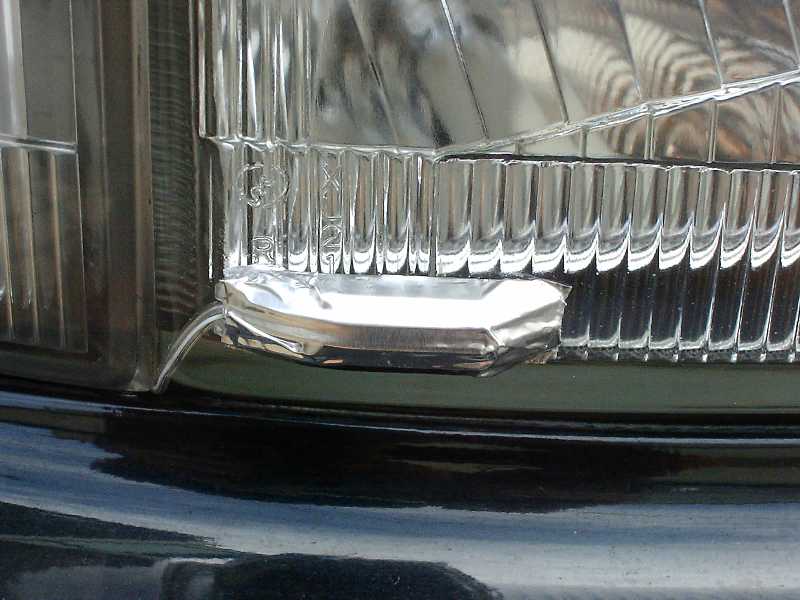

 右側(RH)ヘッドランプのLED照射部の拡大。アルミテープは光りを通さない為、光源が判りにくくなりました。 |
 左側(LH)ヘッドランプのLED照射部の拡大。アルミテープは光りを通さない為、光源が判りにくくなりました。 |
|
| 作業時間 | 1時間 |
| 満足度 | 80点 ★★★★★★★★☆☆ |
| 装着した感想 | 「どうせ大したことないでしょ。試してみて効果(変化)が無かったらすぐに外そう」と軽〜い気持ちで購入してみました。日中(明るいうちに)取り付け、点灯させてみると、案の定僅かなブルー光が見える程度で遠目にはほとんど判りません。念のため暗くなってから確認してみると…あれっ!?メチャクチャ青いじゃーないですかっ。ちょっと下品ですが思ったよりイイ感じでした。フロントクリアランスランプ(車幅灯)もブルー光に合わせたい所ですが、ヘッドランプほど内部で光が広がらないためあまり意味がないようです。 今後の予定 ・マジックイルミを増設(フォグランプ) ・マジックイルミコントロール(車内からのON/OFF) |
