| 商品名 | UCF10純正サブウーハー |
| メーカー | PIONNER (PIONEER TS-08502ZT) |
| パーツ名 | リヤスピーカASSY No.2 |
| 価格 | 7,900円 (ディーラーの定価) |
| 動機 | 以前より、サブウーハー部分から、ヒビリ音(雑音)が鳴っていましたが、その原因がサブウーハーとは思っていませんでした。先日、サブウーハーを取り外してみる機会があり、見てみてビックリ。ロールエッジ部分が
*ない* ではないですかっ! これでは異音がするもの当然です。 しばらくサブウーハーは外したままにして、社外品を探しました。しかし、純正サブウーハーと同じインピーダンス(2Ω)のスピーカが見つからず、社外品は断念しました。しかたなく純正サブウーハーの見積りをとったところ 7900円 と思ったより安かった為、交換することにしました。 |
| 取り付け | 自分で装着 |
| その他 | ○セルシオスピーカ仕様詳細・接続図はこちら ○他のスピーカ(トレードインスピーカ)のレポート(社外品交換)こちら |
写真レポートの参照順について(新しいウインドウが開きます)
写真をクリックすると拡大写真となります。
| 純正サブウーハー取り外し | |
 スピーカグリルの左右手前を上方向に引っ張る |
 このような爪で止まっている |
 このような爪で止まっている |

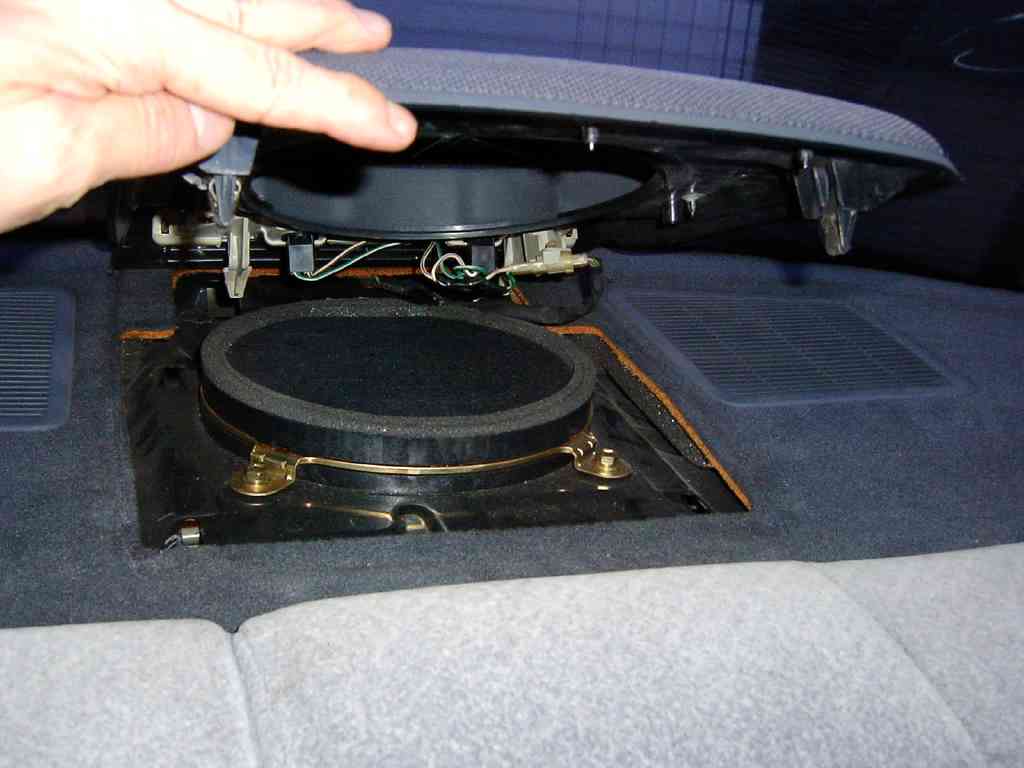

 持ち上げる |
 |
 |
 |
 |

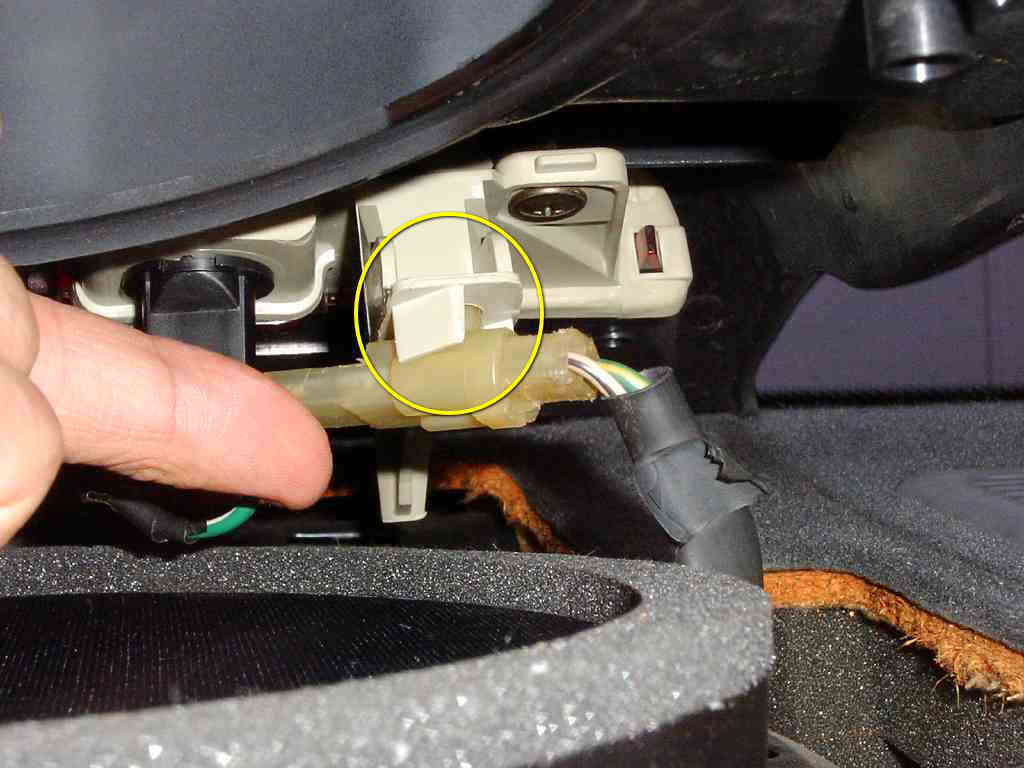

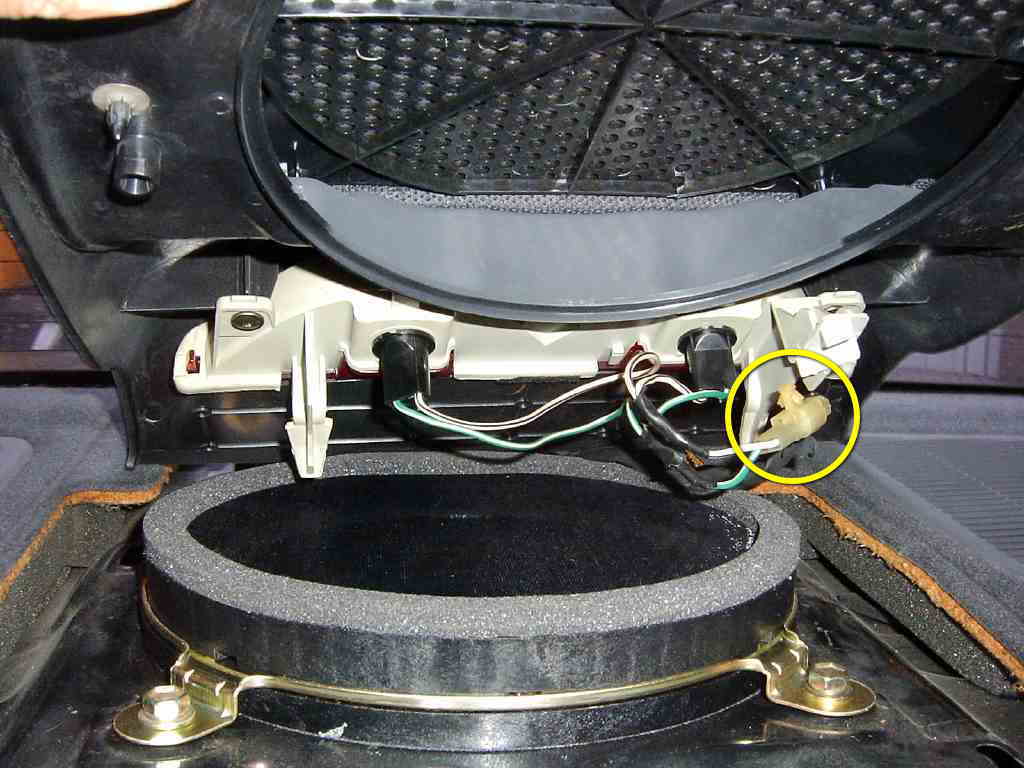

 ラジペン等を使ってケーブルクランプを外す |
 ケーブルクランプが外れた |

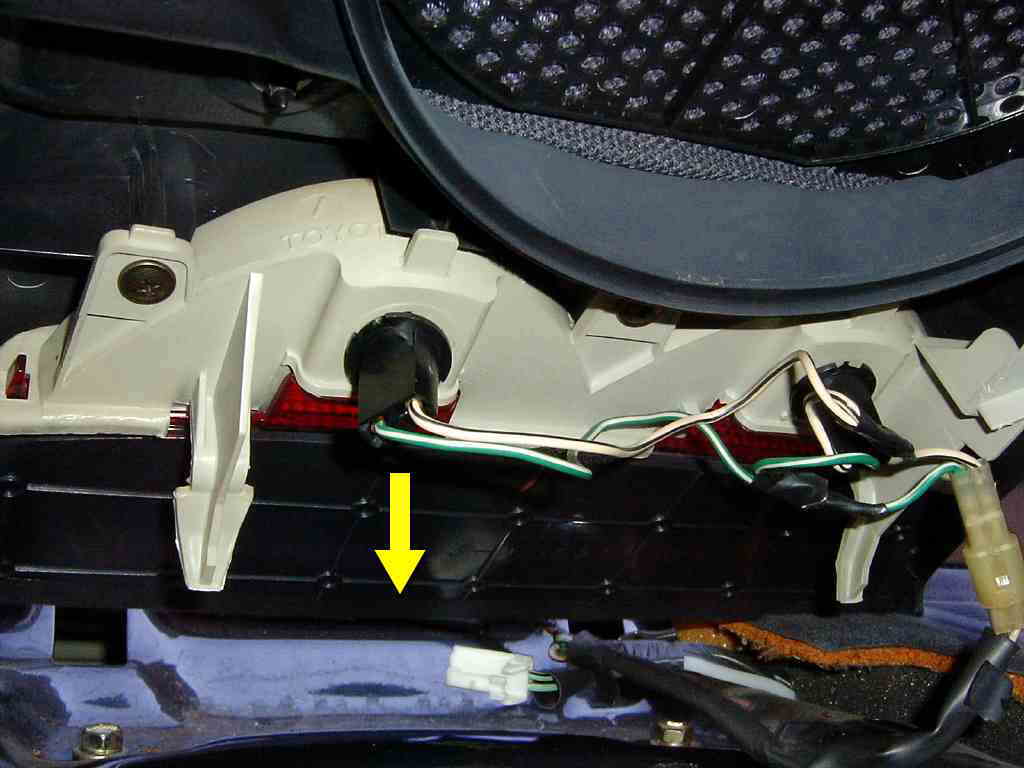

 ハイマウントストップランプバルブを取り外す。 図のように90度半時計方向に回す。 |
 90度半時計方向に回して引く |

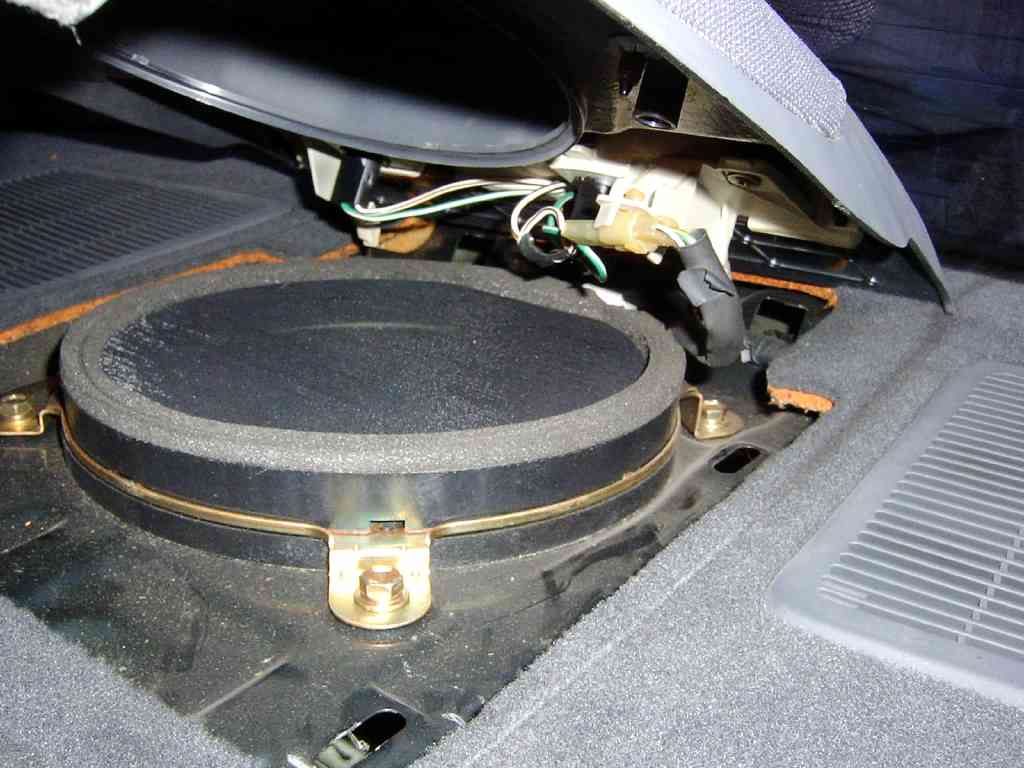

 スピーカグリルを取り外したところ |

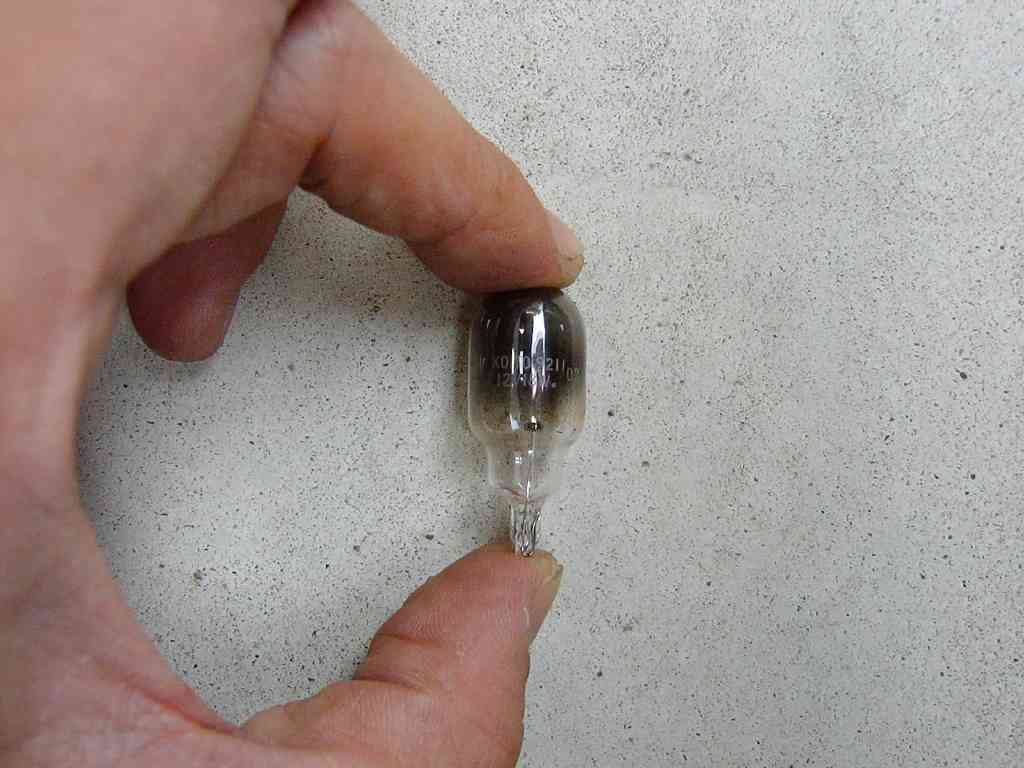

 ハイマウントストップランプのバルブは、 12V18Wウェッジ球を使用しています。 |
 |
 スピーカグリル |
 スピーカグリル |
 ハイマウントストップランプ部 |

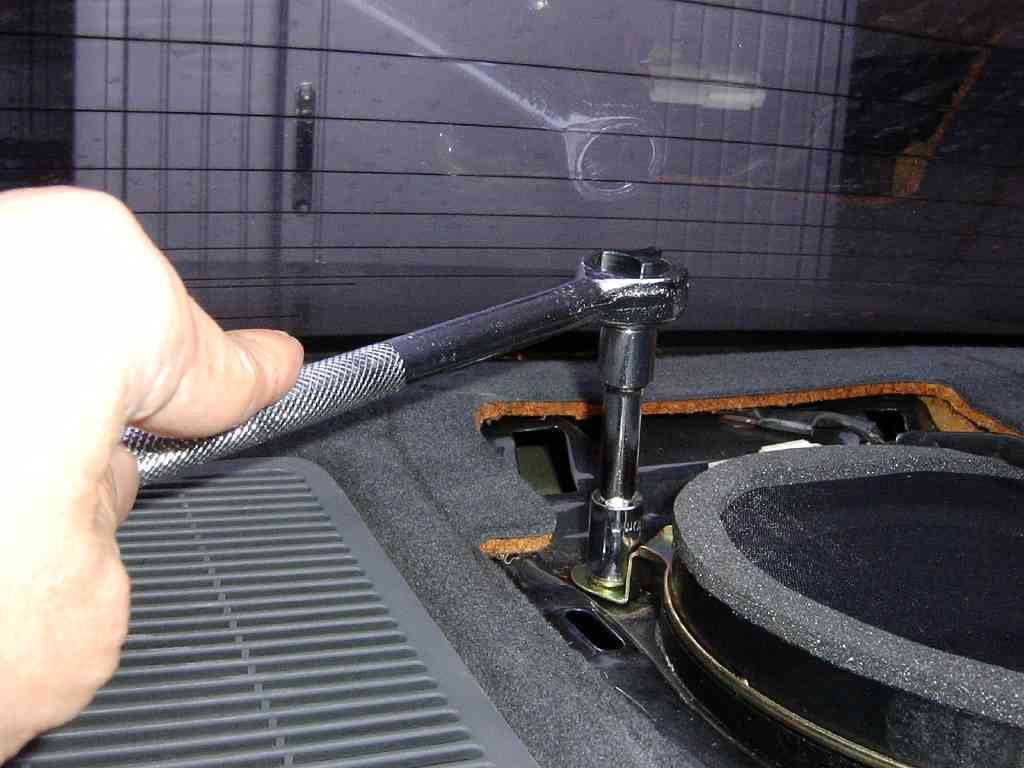

 4箇所のボルト(10mm)を取り外す。 |
 |
 |
 ウーハーアンプ信号線のコネクタを外す |
 ひどい状態です。コーン周りのロールエッジ部分 が腐食?し、ボロボロの状態です。雑音(ビビリ音 )がするのも当然です。 |
 |
 ロールエッジ部分は、残っているところも含め、 全てボロボロです。 |
 ロールエッジ部分は、残っているところも含め、 全てボロボロです。 |
 ついでに直径を計っておきました⇒20cm |
 ついでに高さを計っておきました⇒10cmちょっと |
 リアサプウーハートレイ |
 深さも、やはり10cmぐらいが限度です。 |
 |
 |
| 新品純正サブウーハー取り付け写真 | |

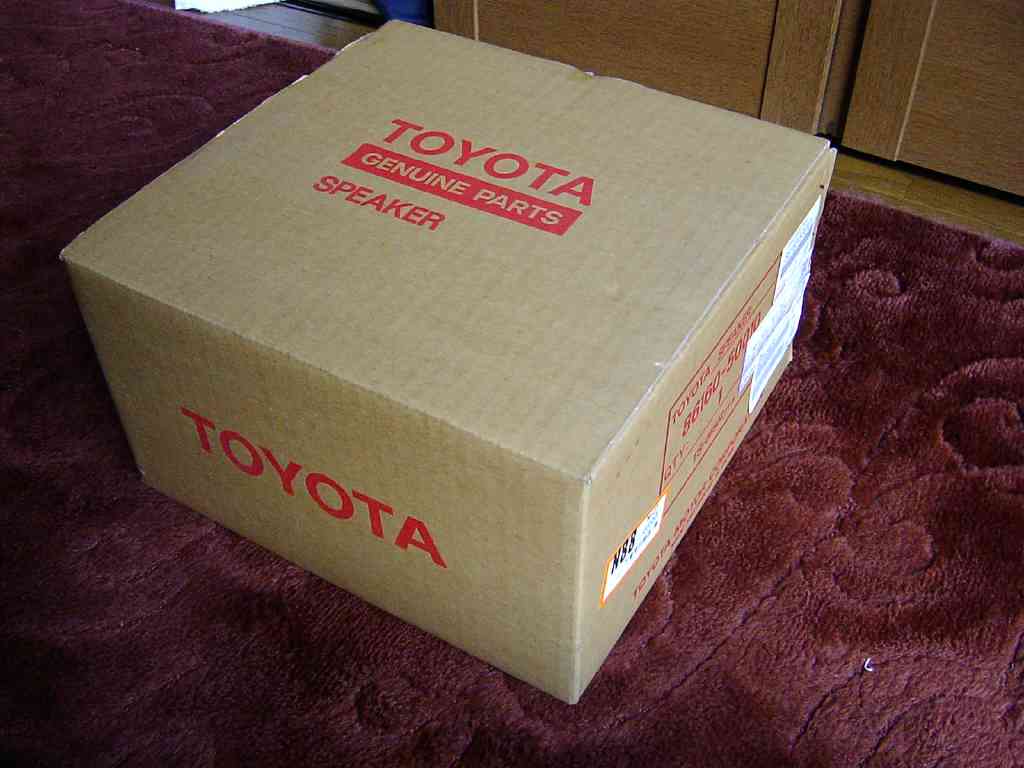

 純正サブウーハー(新品) |
 純正サブウーハー(新品) |

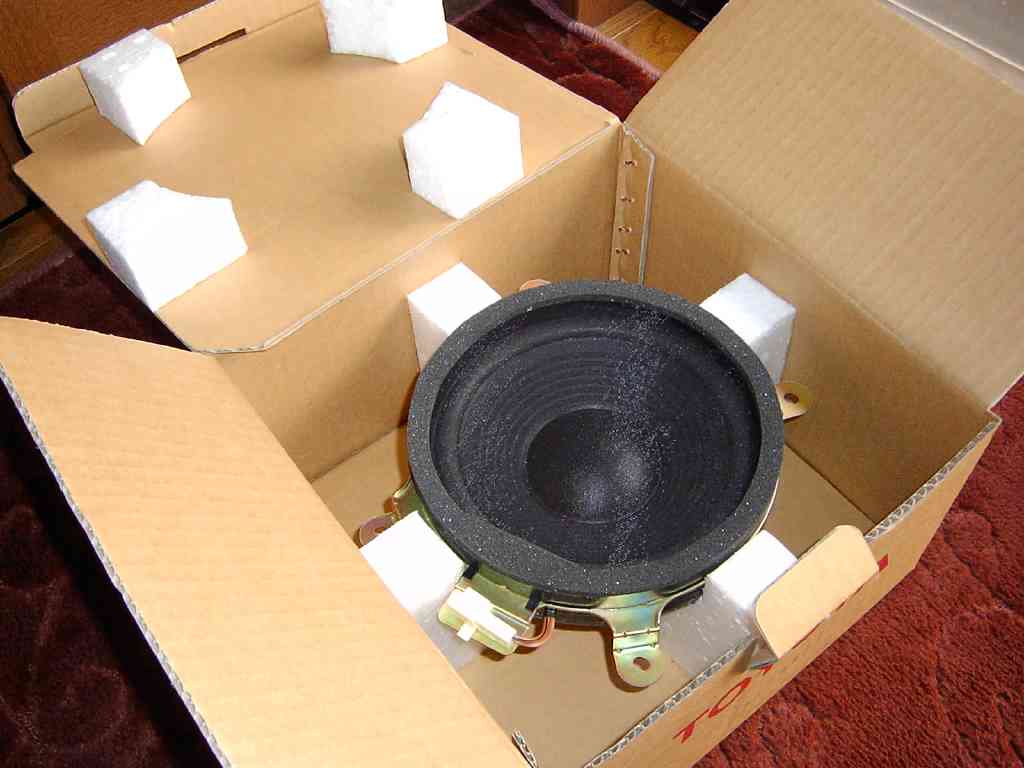

 開梱 |

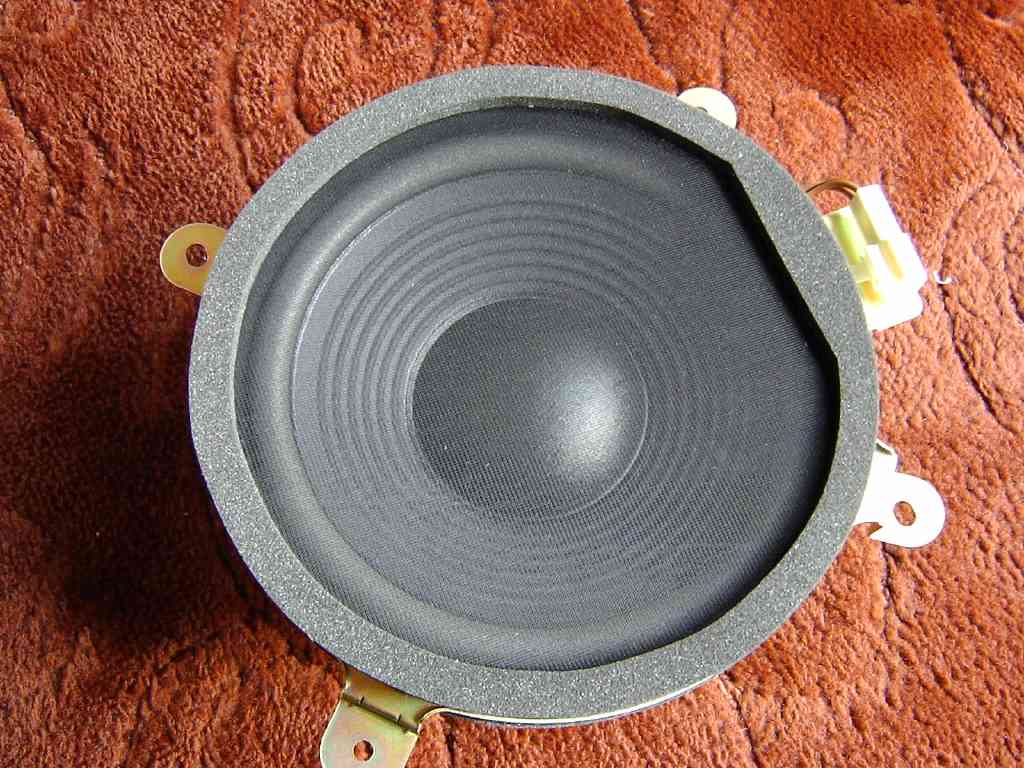

 やっぱり新品は綺麗 |
 |
 |
 |
 |
 |
 |
 新旧を並べてみると、コーンの色が違います。 |
 経年劣化でコーンも変色するんですね、、、、 |
 新品(右)は綺麗な黒ですが、、、 |
 旧は、コーンがこげ茶色です。 |
 左…旧、右…新品 |

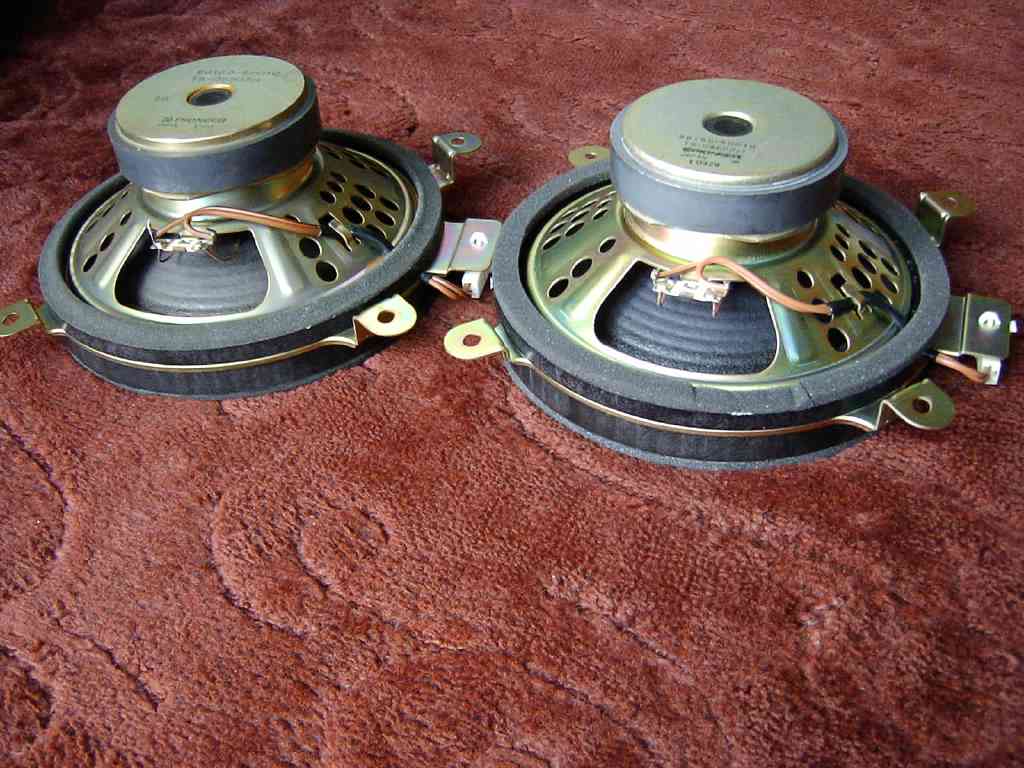

 コーンの裏側までも変色しています(旧は左) |

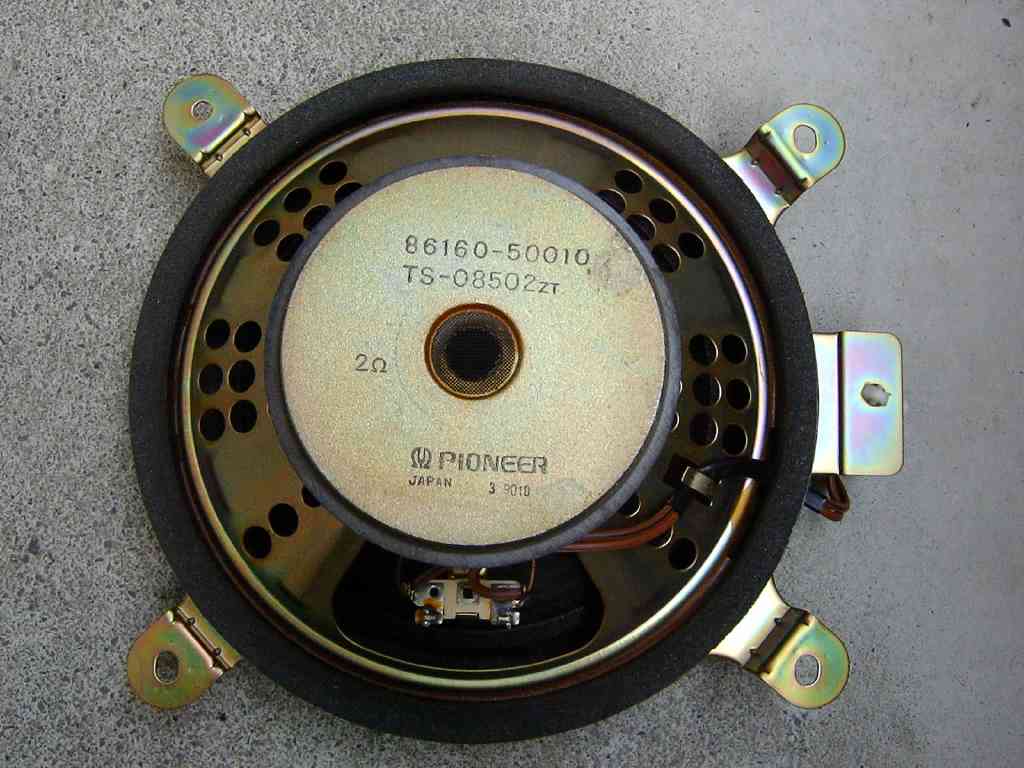

 新品純正サブウーハー背面 |
 古い純正サブウーハー背面 |

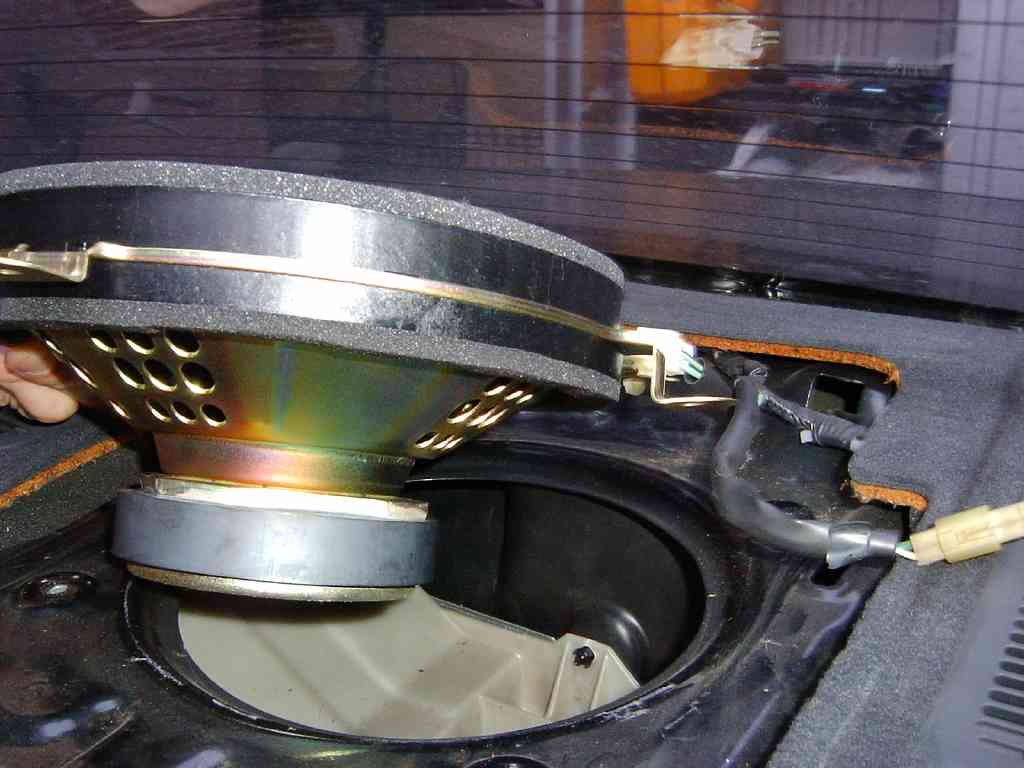

 新品純正サブウーハー装着 |
 信号コネクタを接続 |
 ボルトで固定 |
 ボルトで固定 |
 |
 |
 |
 あとはスピーカグリルを装着して完了 |
| 作業時間 | 30分 |
| 満足度 | 80点 ★★★★★★★★☆☆ |
| 装着した感想 | 新品スピーカのコーンは黒いですが、古いサブウーハーはコーン部がこげ茶色に変色していました。と並べてみると、よく判ります。 古いサブウーハーは壊れていたので当たり前ですが、 ・サブーウーハーから、それらしい音が鳴るようになりました。 ・ビビリ音がなくなりました。(実はこっちの方が嬉しい) |
