DAYTIME SAFETY BEAM
商品名 DAYTIME SAFETY BEAM (ホームページがなさそう)
品番 DR-001
発売元 バイオ事業部 (ホームページがなさそう)
東京都昭島市福島町2-30-2 TEL042-546-6119
製造元 MICミックワークス
神奈川県座間市南栗原1-8-13 TEL046-251-5011
製品仕様 色温度6000K(白LED x 6個)
キー/スモール状態 LED動作 LED写真(自作Anim) 補足
エンジンスタート(ACC ON) 点灯 揺らめく輝き
スモール点灯ON 自動減光 スモール連動
エンジンストップ(ACC OFF) 消灯 通電OFF
※写真では表現出来ないので作成した自作Animationです。本物とは若干違いはありますが、だいだいこんな感じです。(カー用品店にデモ展示されています)
動機 カー用品店をぶらついていると、揺らめく光が目に止まりました。6000ケルビン/省電力…ふんふん面白そうだな。箱には車検対応について何も記載が無く『車検は通るのか?』と店員に聞くと『微妙な線だが規則的には問題ない』とのことだったので買って見ました。
取り付け 自分で装着
配線用に
別途準備した物
電源取り出しコネクター(エーモン)
平形ヒューズ電源(エーモン)
検電テスター(電気系統いじる時はテスター必須)
姉妹製品 DAYTIME SAFETY BEAM DR-002 色温度3000K(黄LED x 10個)
※他にも緊急ブレーキ時だけ点灯するテール用姉妹製品もあります。
追記 『データイムランニングランプ車検についての追記』なる紙切れが中に入ってました。
本製品は昼間の明るい太陽光の中でも4輪車、バイク、歩行者に対して被視認性の向上、事故防止の為、超高輝度LEDの光を揺らす(点滅ではありません)という、特殊な発光をします。今までに無い特殊な発光の為、検査官個別の判断(点滅という解釈)によって不合格とされる場合があります。その場合『データイムランニングランプマイクロGEEユニット』のコネクターを外し、ランプ消灯の状態にて、車検をお受けください。尚、安全性向上/事故防止を目的とした製品としてよろしくご理解の上、ご使用くださいますようお願い申し上げます。
って、、、、、箱の外側に書いて置けよ、、、、
感想(Impression)はページ末です。

写真レポートの参照順について(新しいウインドウが開きます)

写真をクリックすると拡大写真となります。

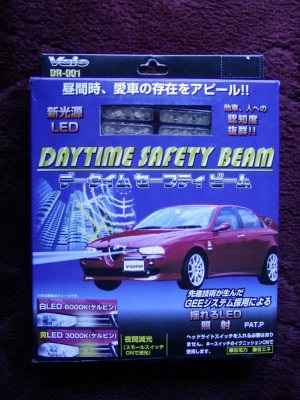

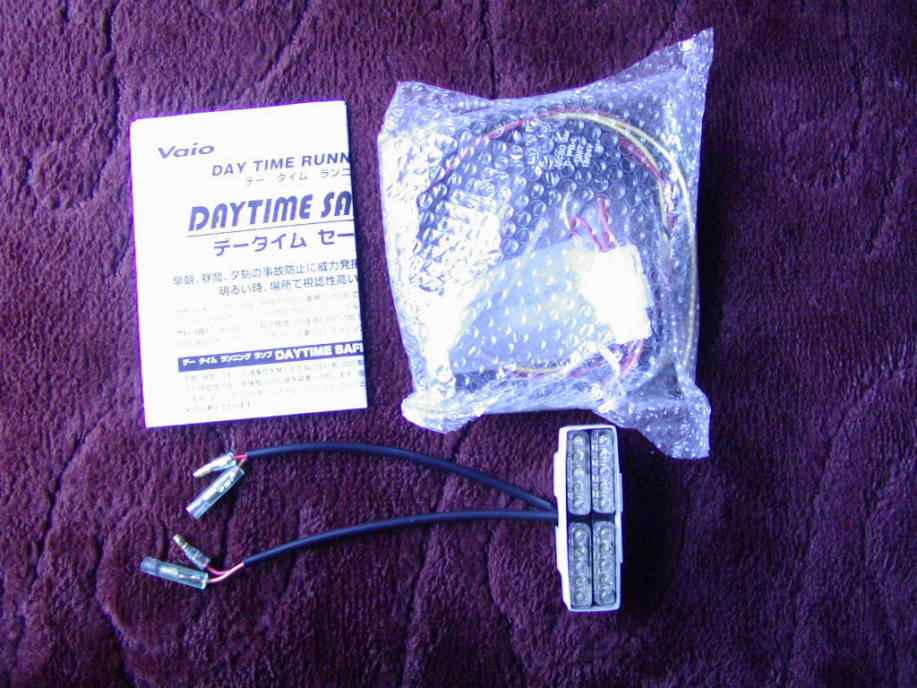

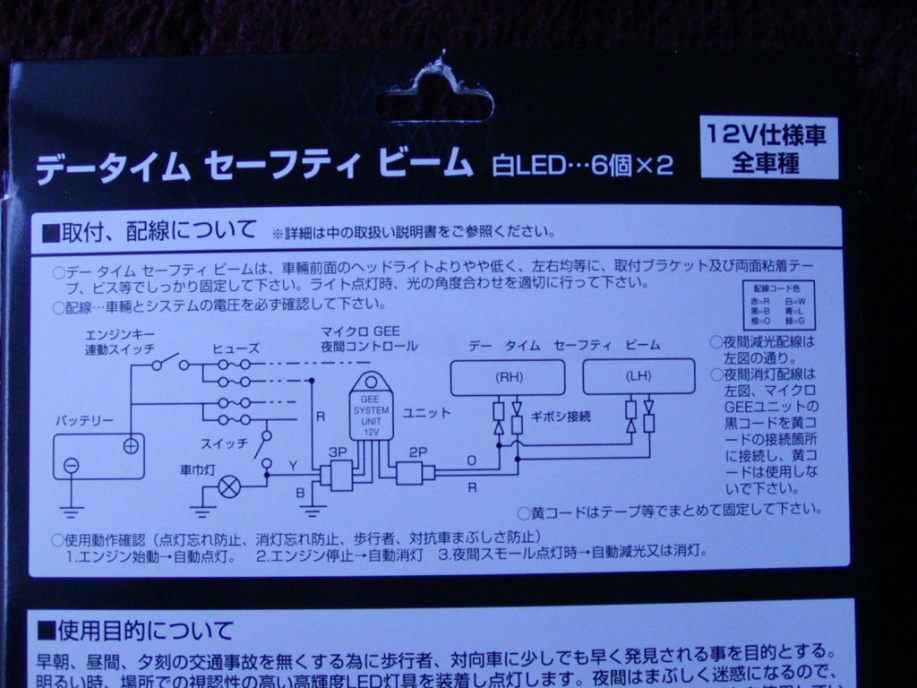

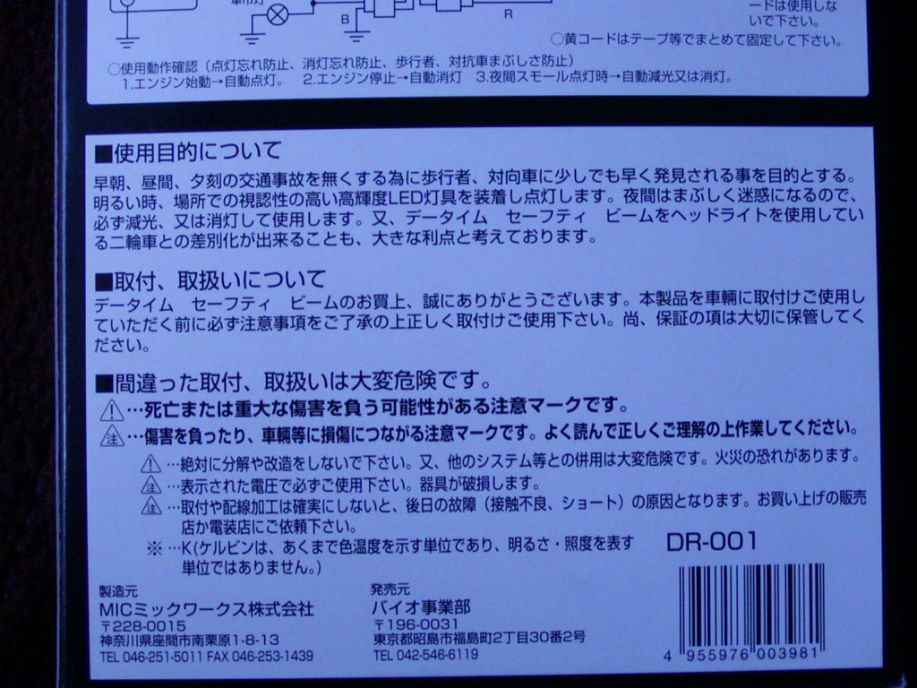

製品パッケージ



電源
(R)赤色コード…バッテリのプラス配線(ヒューズボックス内のシートヒータヒューズより電源を取ることにした)
(Y)黄色コード…スモールの点灯でDAYTIME SAFETY BEAMを減光させる為の配線
(B)黒色コード…バッテリのマイナス配線(ボディアース)


装着写真

左側車幅(スモール)灯を外します。

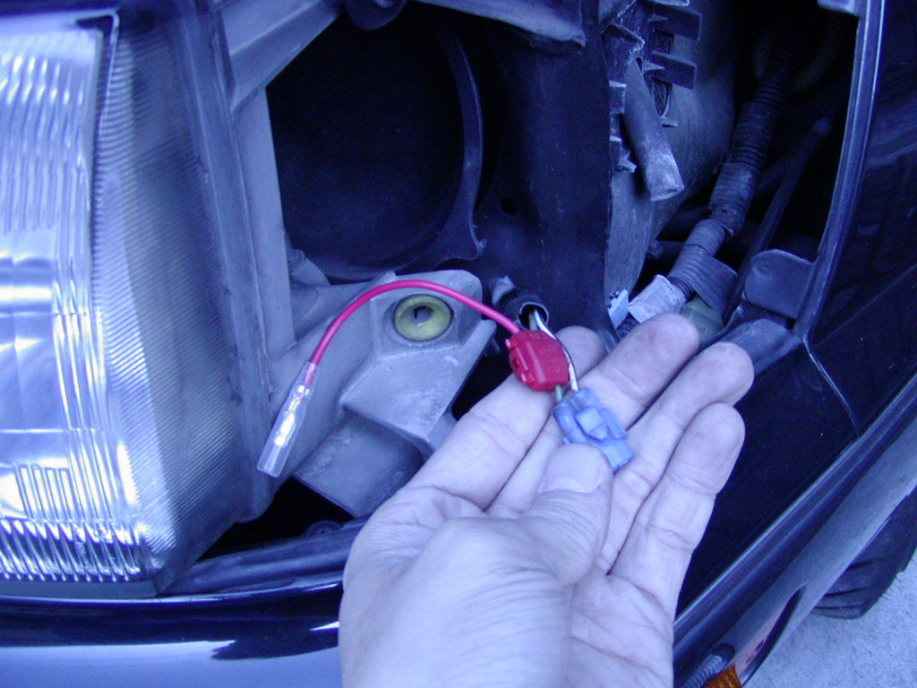

電球コードの+側に電源取り出しコネクター
を使用して分岐させました(脱着考慮)

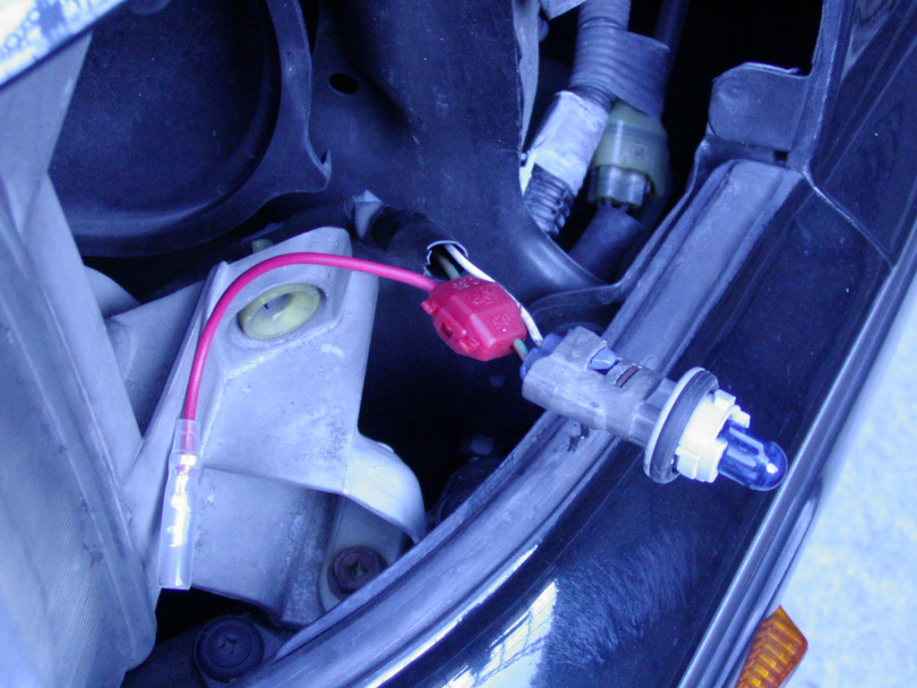

電球だけを戻した所

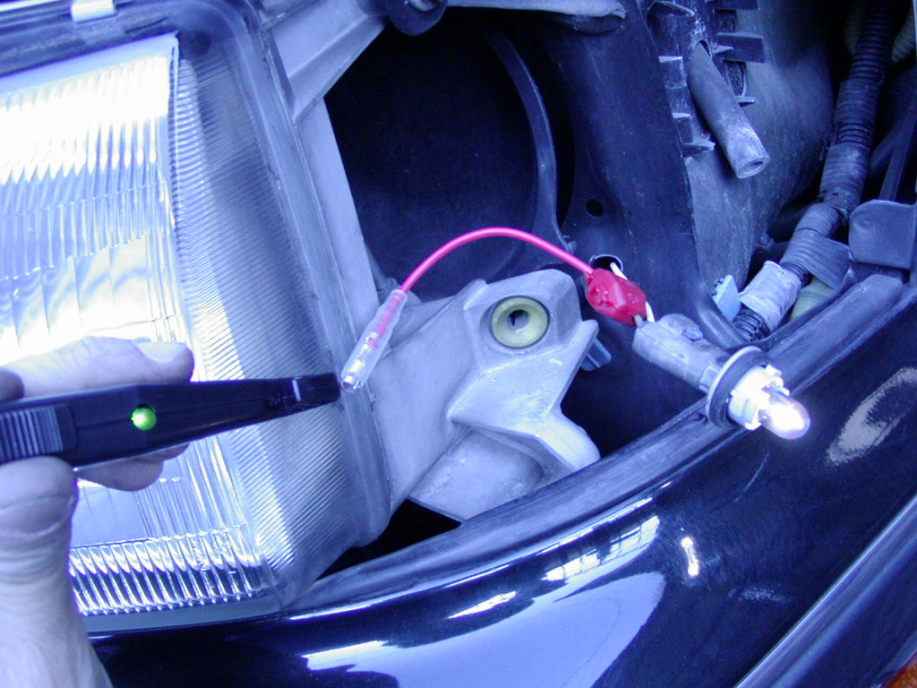

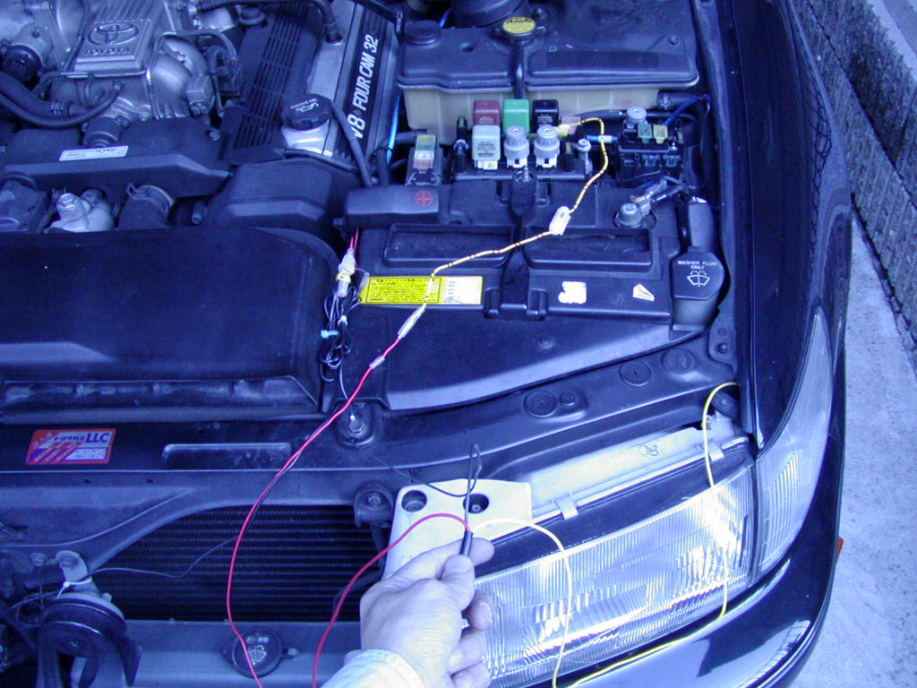

検電テスターでスモール点灯時に電源が分岐
するか確認します

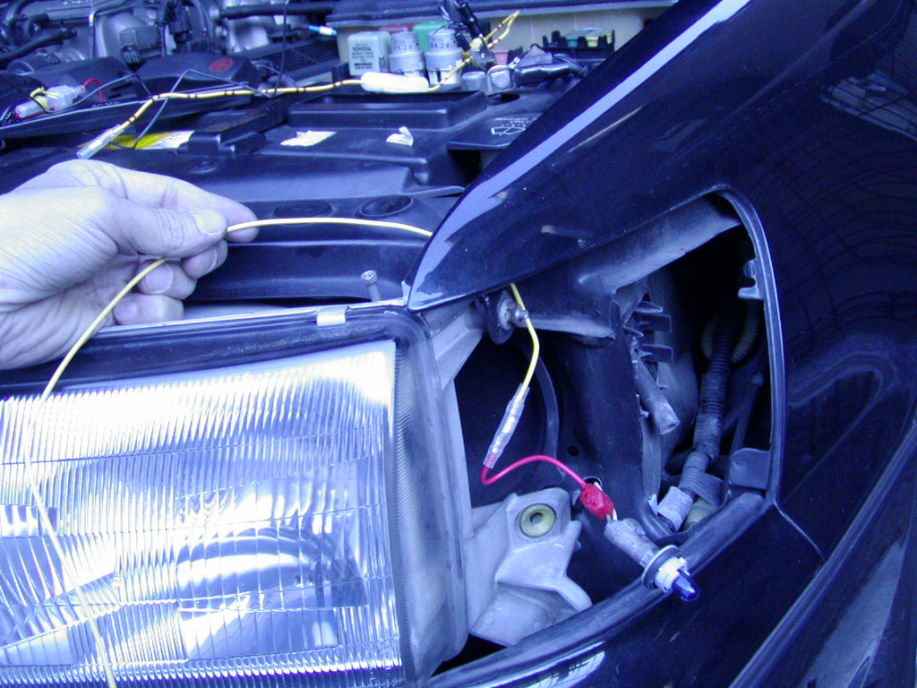

GEE UNITの黄色コードにギボシを付け、
電源取り出しコネクターと接続

高輝度LED用電源は、シートヒータ用ヒューズ
(ACC連動)から平形20Aヒューズ電源で取った

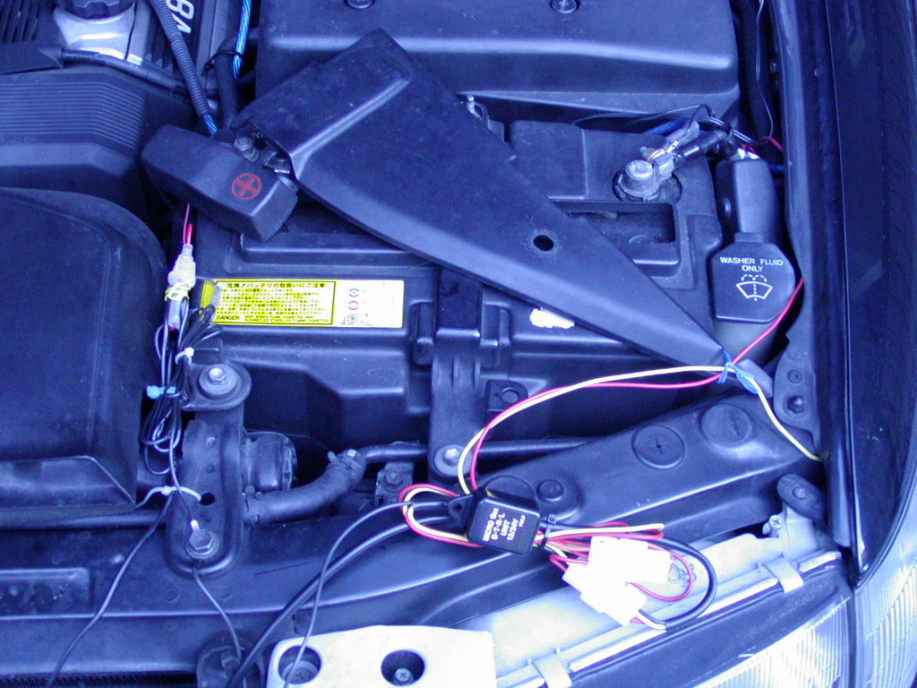

GEE UNITの赤コードを平形20Aヒューズ電源
接続。黒コードをボディアースする。これで動作
確認

ここで動作確認しておく。ACC ON(キーON)/
スモール消灯時は、通常点灯(6000Kの輝度
で揺らめく)

ACC ON(キーON)/スモール点灯時は自動減光


ACC OFF(Key OFF)は自動消灯(シートヒータヒ
ューズ出力がACC連動している為)

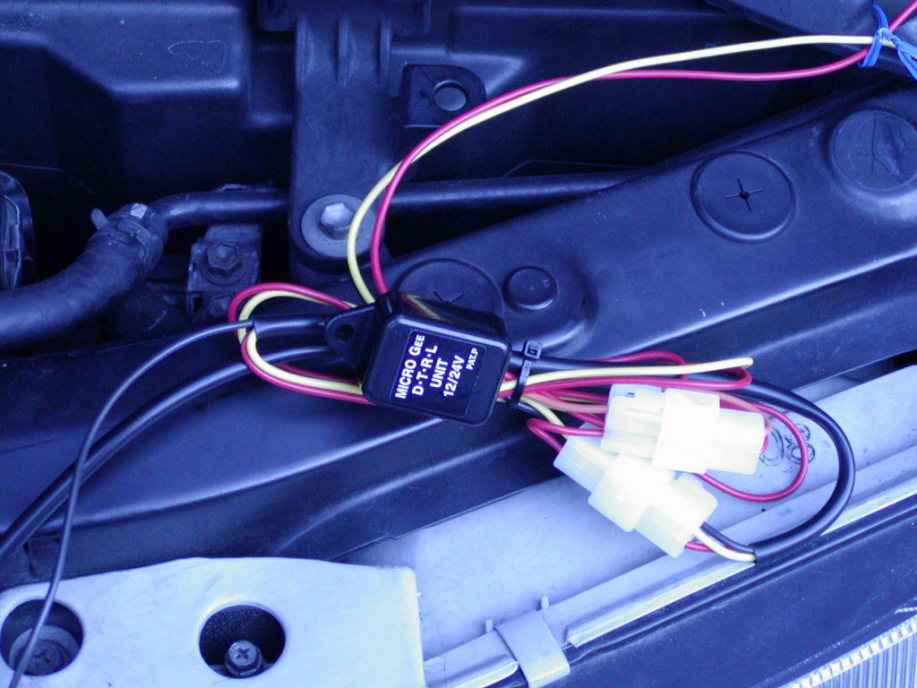

揺らめき、スモール連動減光
を制御するGEE System Unit

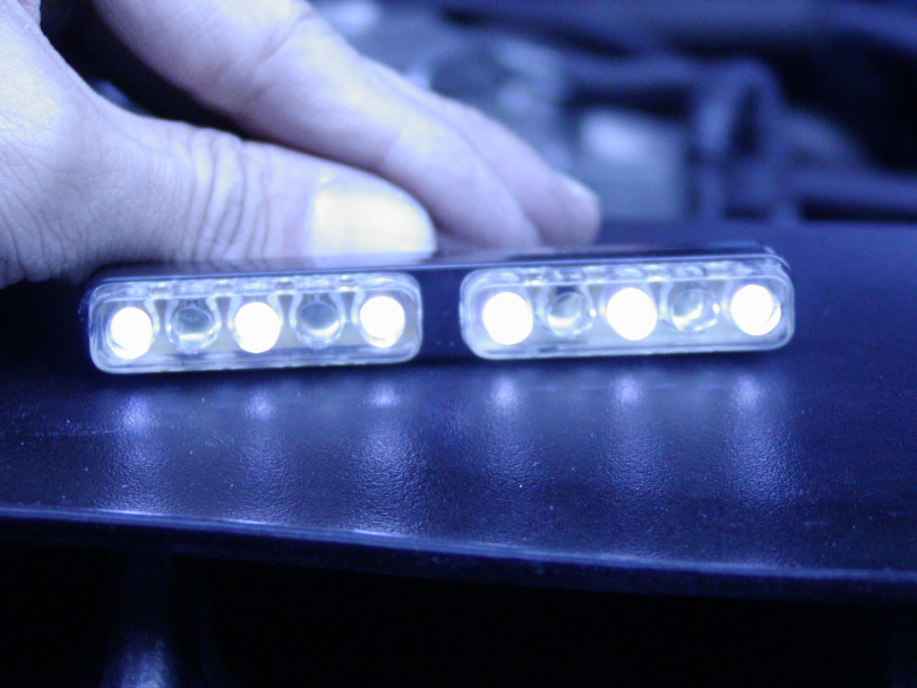

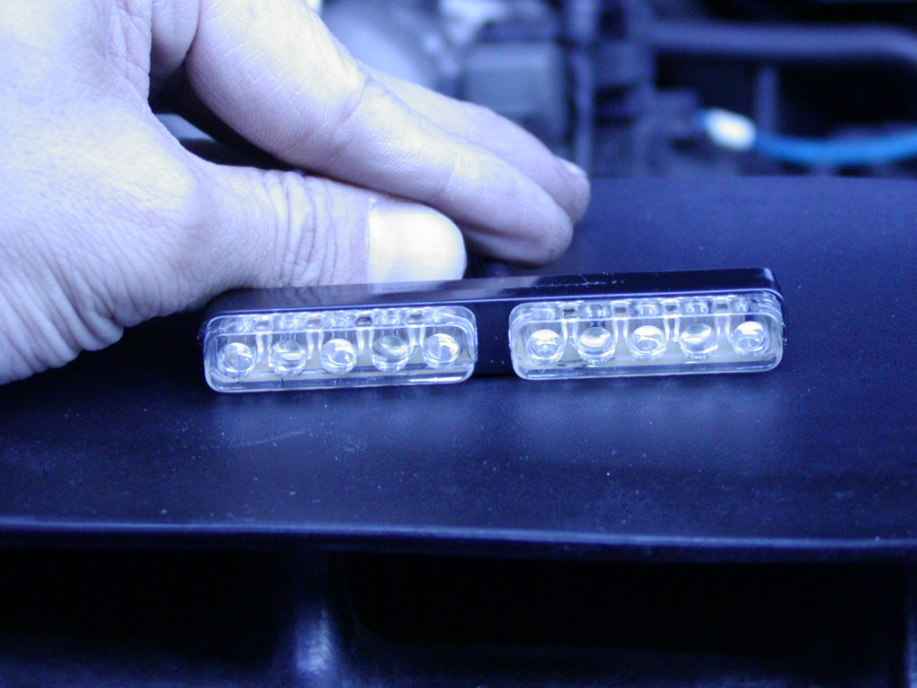

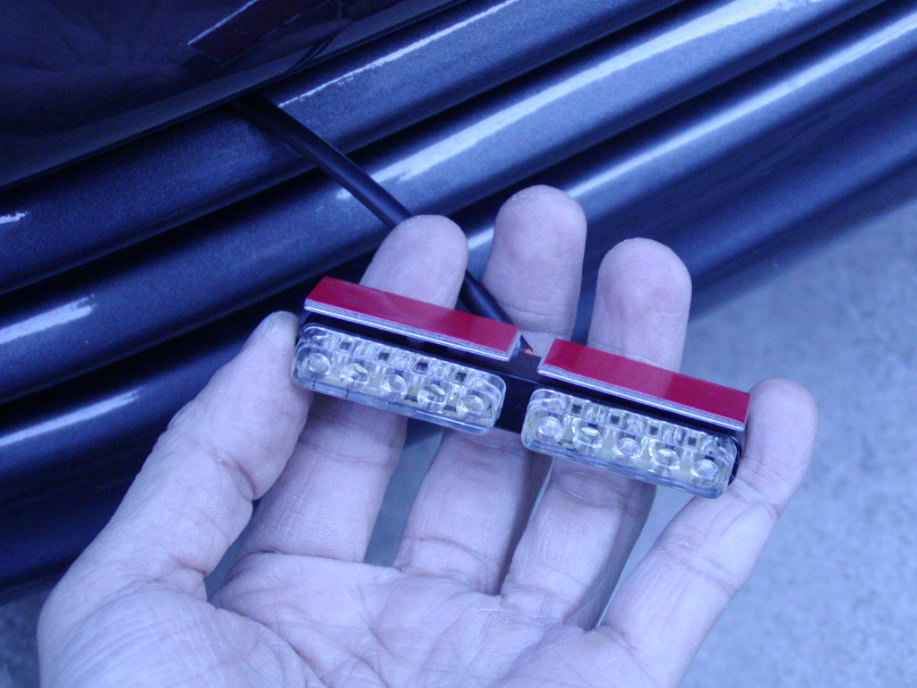

高輝度LEDユニット

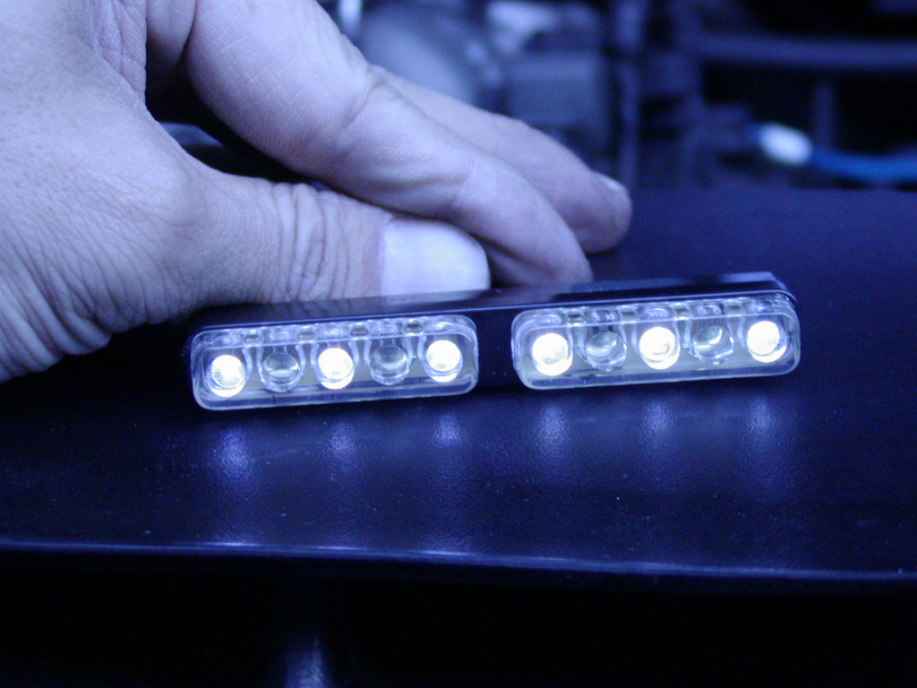

高輝度LEDユニット

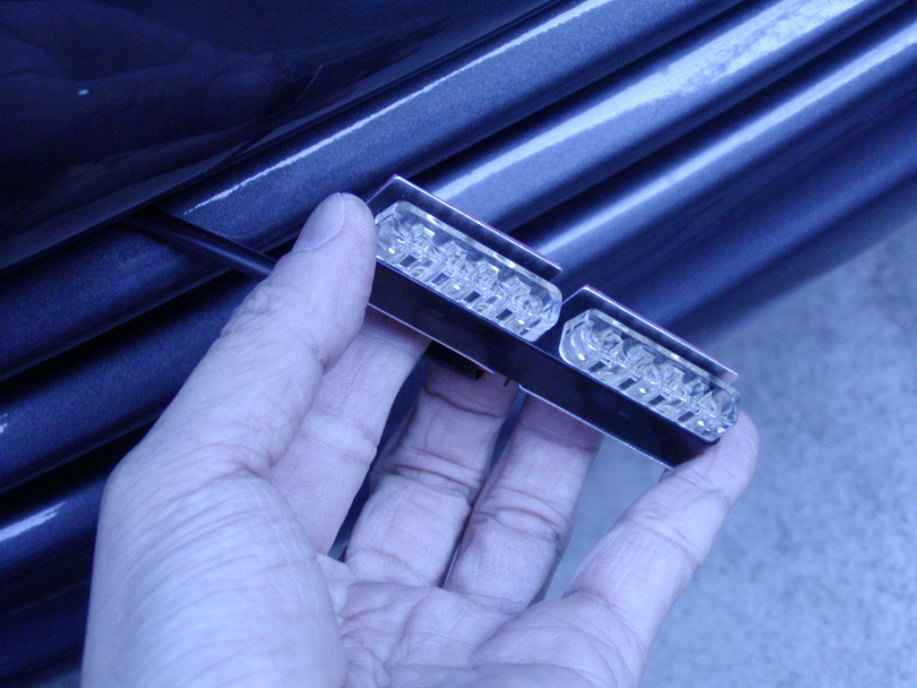

高輝度LEDユニット

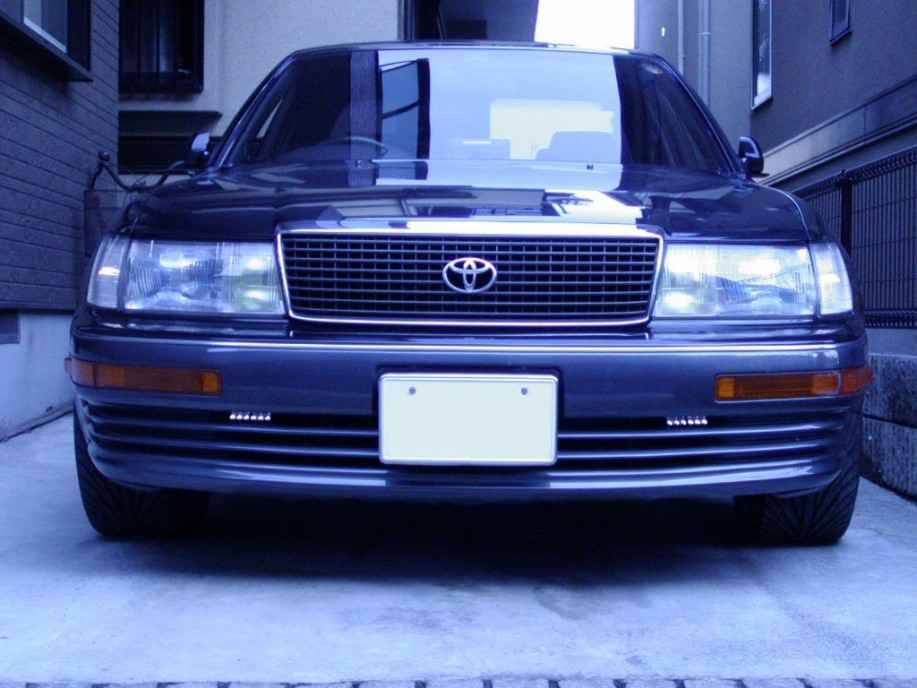

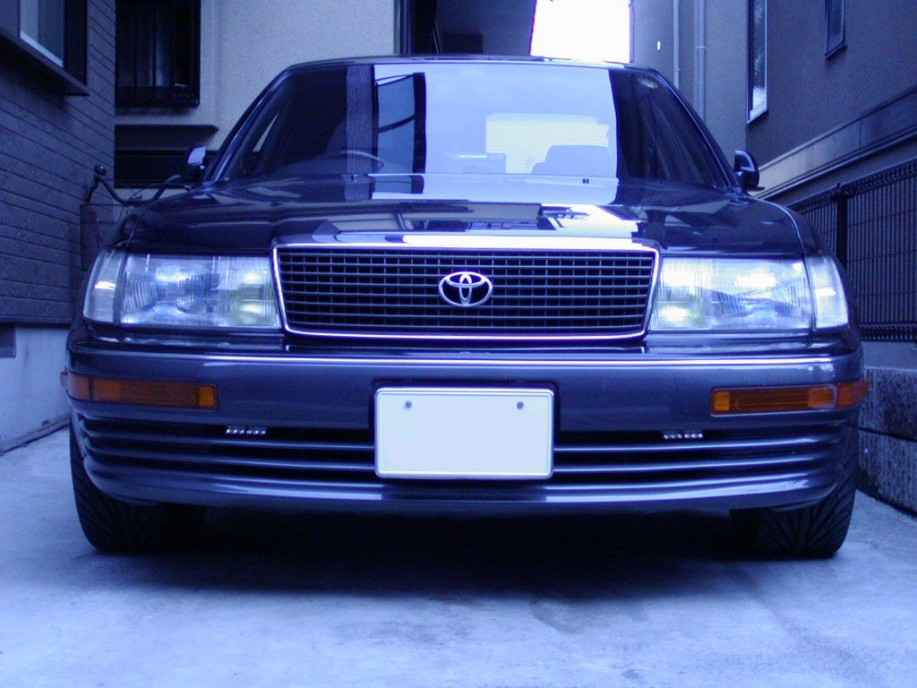

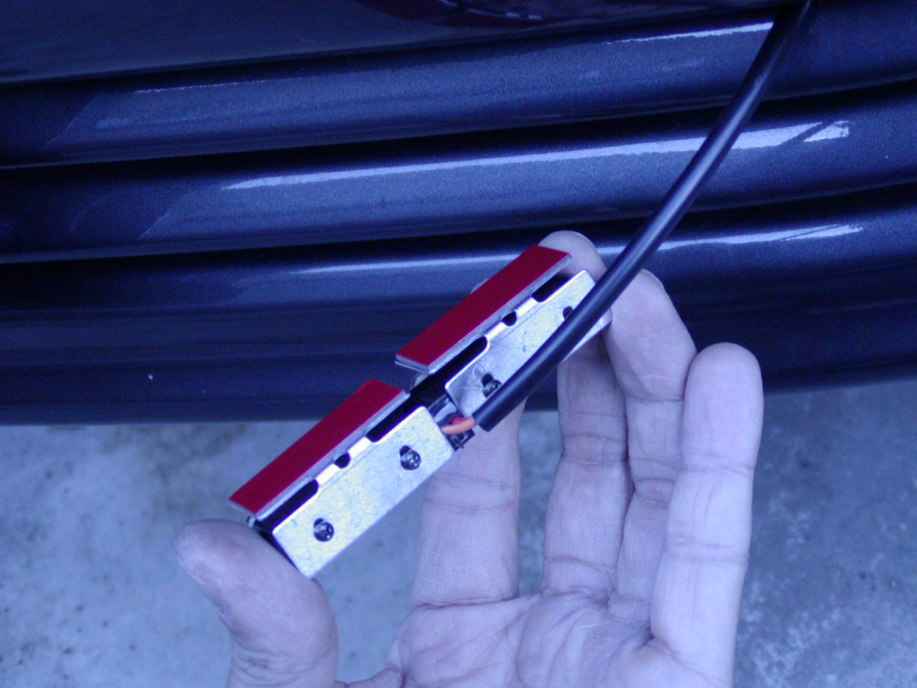

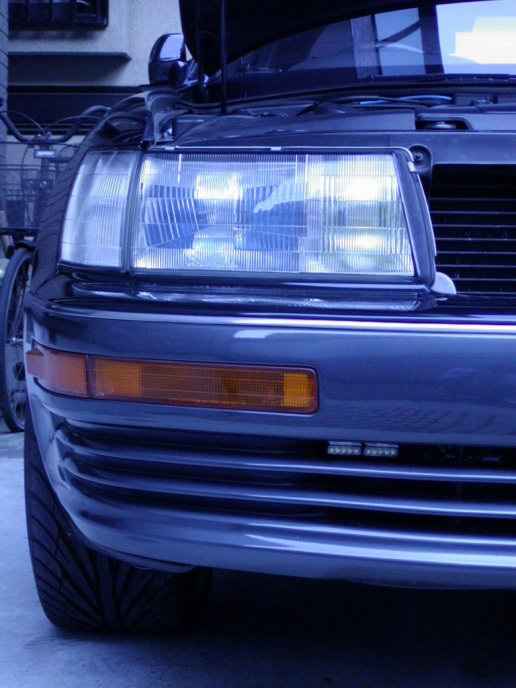

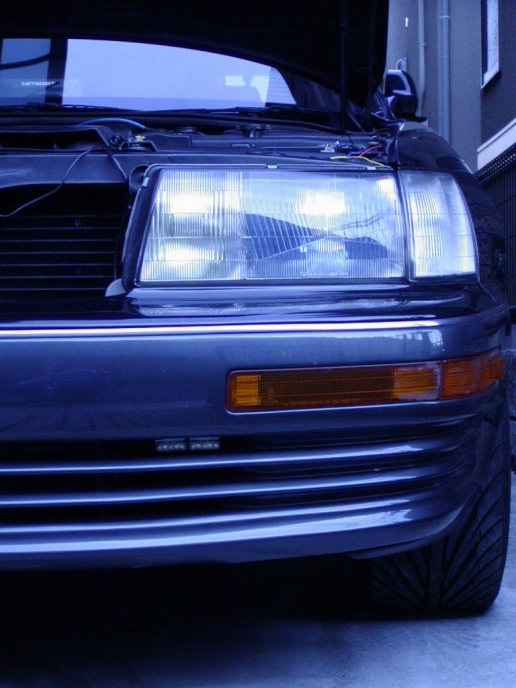

高輝度LEDユニット装着写真(装着は両面テープ)

高輝度LEDユニット装着写真(右側)

高輝度LEDユニット装着写真(左側)

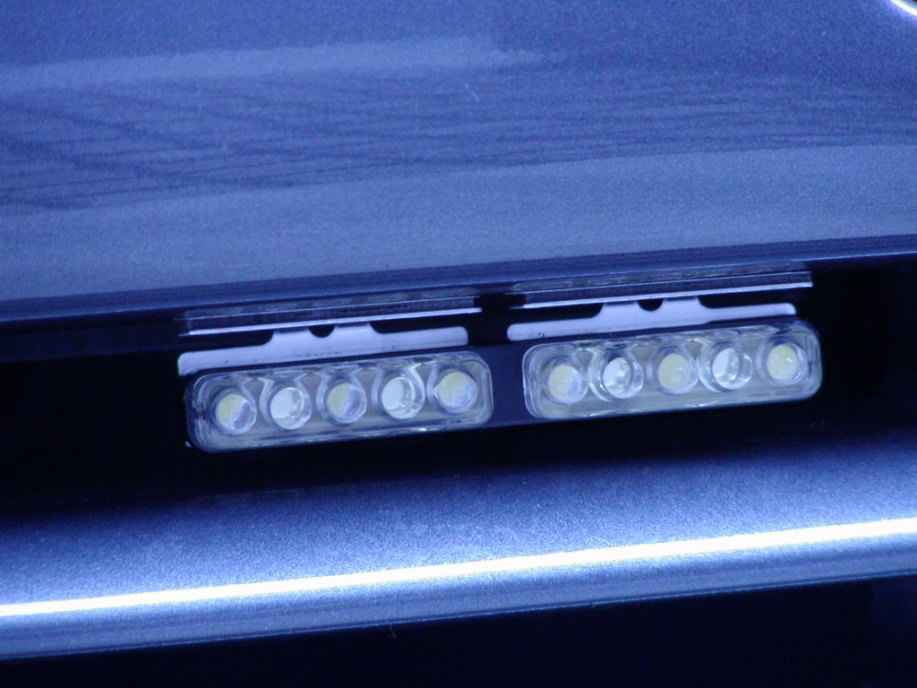

高輝度LEDユニット装着写真(右側アップ)

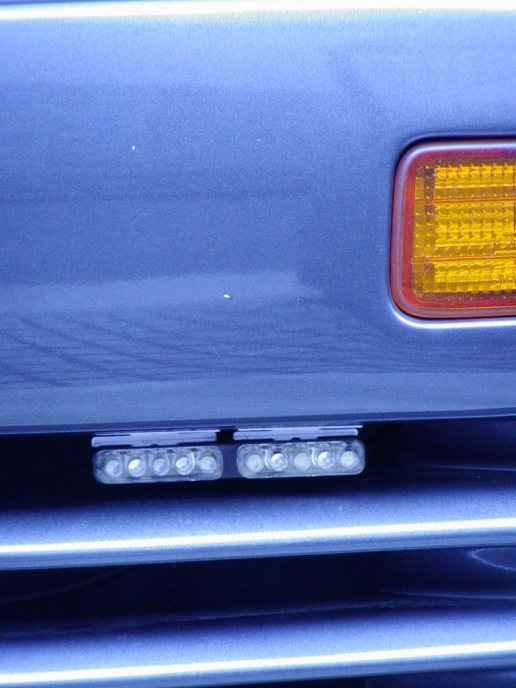

高輝度LEDユニット装着写真(左側アップ)

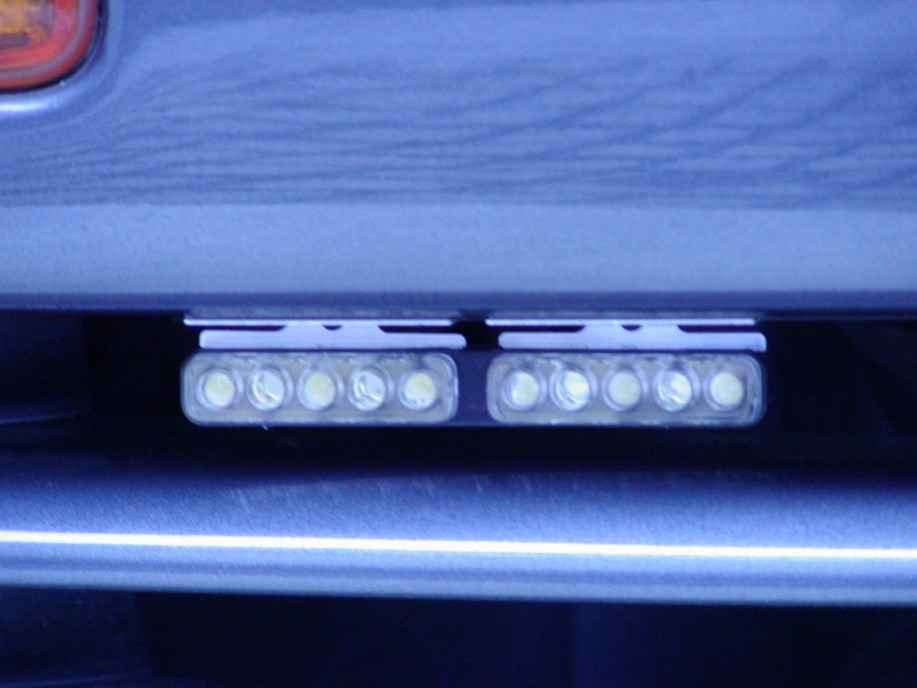

高輝度LEDユニット(右側拡大)

高輝度LEDユニット(左側拡大)

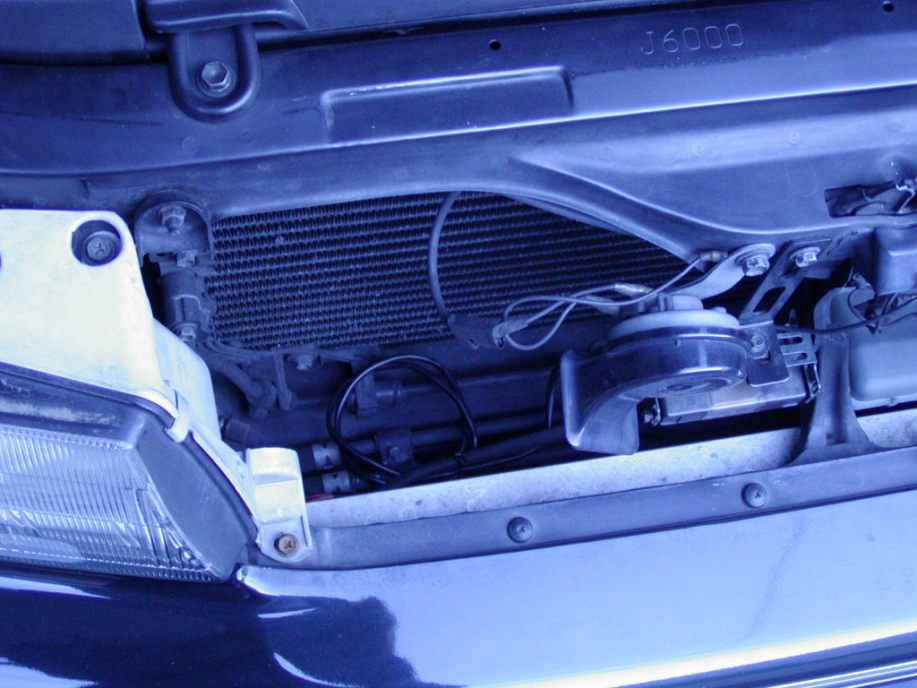

あまったケーブルはタイラップで固定

あまったケーブルはタイラップで固定

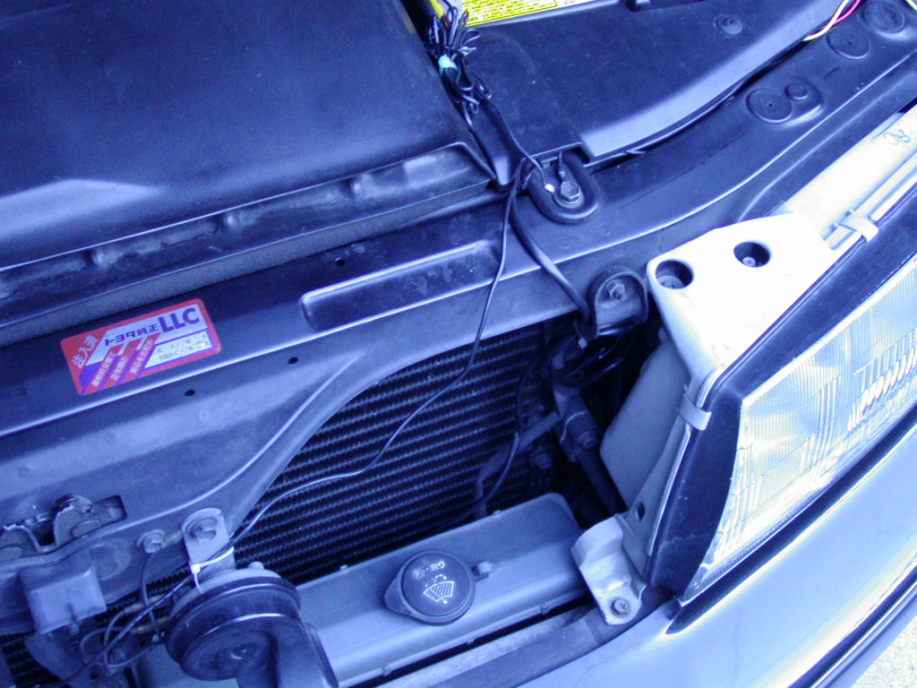

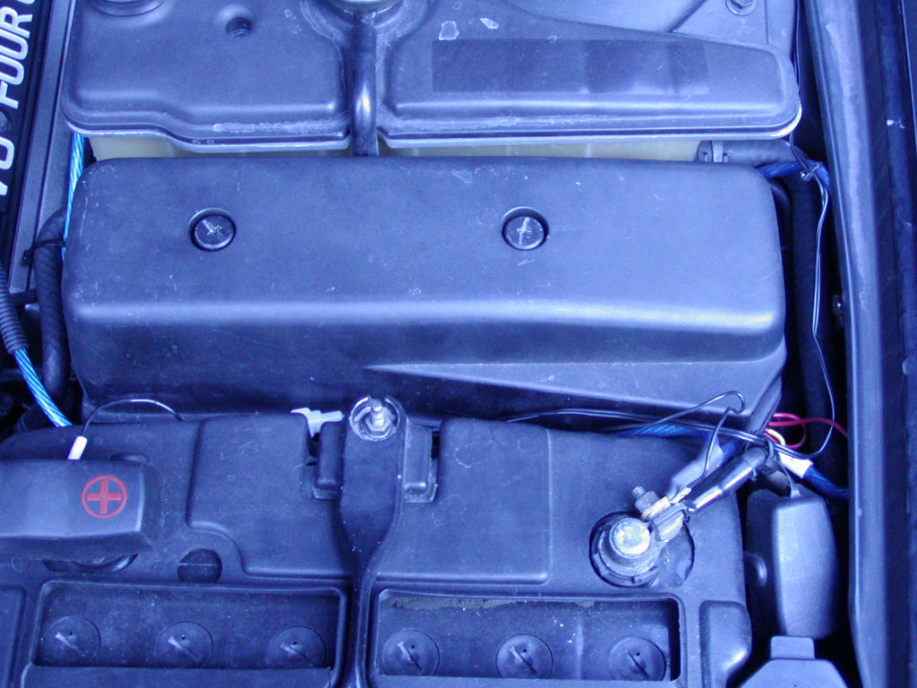

配線は適当に隠しました

電源を取り出したヒューズボックス

ACC ON(キーON)/スモール消灯時は、
通常点灯(6000Kの輝度で揺らめく)

ACC ON(キーON)/スモール点灯時は自動減光


ACC OFF(Key OFF)は消灯(シートヒータ
ヒューズ出力がACC連動している為)


作業時間 1時間半
満足度 80点 ★★★★★★★★☆☆
感想 取り付けは1時間半ぐらいで終わりました。真正面から高輝度LEDを見ると結構眩しいのですが、今のところ対向車からパッシング受けていません、、、(^^;;
# 後からでも上下の光軸調整は簡単に出来ます。

PS.
装着1週間で減灯しなくなりました(高輝度点灯のまま)。配線/電圧を再チェックしましたが正常。どうもGEE UNITが怪しい、、、。MICミックワークスに問い合わせると、あっさり『GEE UNITの故障ですね』。
# そんなにGEE UNITは壊れやすい(故障例が多い)のか?
製品保証は1年間付きなので、購入店に持っていきGEE UNITを交換してもらって直りました。
